Первоначально для стрельбы применялась реактивная глубинная бомба РБМ весом 56 кг, содержащая 25 кг взрывчатого вещества. Для взрыва заряда в бомбе применяли взрыватель К-3, который обеспечивал взрыв на глубине до 210 м. Скорость погружения бомбы 3,2 м/с. Эллипс рассеивания бомб залпа составлял 40 х 85 м.

В1953 г. вместо РБМ была принята реактивная глубинная бомба РГБ-12, которая имела вес заряда ВВ 32 кг, дальность полета 1188-1467 м ( в зависимости от температуры порохового заряда в момент стрельбы ). Эллипс рассеивания бомб залпа составлял 70 х 120 м, а скорость погружения РГБ- 12 на глубину до 330 м – 6 – 8 м/ с. Взрыв глубинной бомбы происходил в зависимости от установки взрывателя КДВ на глубине в пределах от 10 до 330 м или при ударе о корпус подводной лодки или о грунт.

В 1949 году на вооружение была принята многоствольная бомбометная установка МБУ-200, разработанная СКБ МБ (главный конструктор Б.И. Шавырин).

МБУ-200 предназначалась для вооружения эсминцев, сторожевых кораблей и охотников за подводными лодками. Она устанавливалась в носовой части корабля с направлением стрельбы параллельно диаметральной плоскости корабля. Пусковая установка была стабилизирована на качке, наводка для стрельбы осуществлялась кораблем.

МБу-200 имела 24 направляющих, укрепленных в специальных люльках, позволяющих изменять угол наклона каждой направляющей. На направляющих находились электроконтакты для воспламенения выбрасывающего заряда.

Залп из 24 глубинных бомб Б- 30 обеспечивал поражение ПЛ на дальностях 185-200 м при скорости ПЛ до 10 узлов.

Глубинные бомбы Б-30 надевались хвостовой трубой на ствол. Внутри хвостовой трубы бомбы помещался выбрасывающий патрон с электровоспламенителем. При выстреле сгорал выбрасывающий заряд и выталкивал бомбу в направлении стрельбы. За счет различных углов наклона стволов залп из 24 бомб образовывал эллипс с осями 30-40 м в плоскости стрельбы и 40-50 м перпендикулярно плоскости стрельбы.

Противолодочная глубинная бомба Б-30 была разработана НИИ-24 МСХМ, имела вес заряда ВВ 13 кг. Взрыв бомбы Б-30 происходил от удара о корпус ПЛ или о жесткое препятствие (например, о скальный грунт).

Управление бомбометной установкой и залп производились из боевой рубки корабля с помощью приборов управления стрельбой ПуС-24-200.

В 1950 г. на вооружение ВМФ была принята противолодочная глубинная бомба с повышенной скоростью погружения (БПС). Бомба имела вес 138 кг, заряд ВВ 96 кг, скорость погружения в воде 4,2 м/с. Повышение скорости погружения бомбы БПС достигалось за счет придания бомбе обтекаемой формы и наличия стабилизатора.

В 1951 году отработан и принят на вооружение новый, более удобный в эксплуатации бомбомет БМБ-2 (главный конструктор Б.И. Шавырин), который мог выстреливать бомбы ББ-1 или БПС на дальности 40, 80 и 120 м. Скорострельность бомбомета – 4 выстрела за 24 секунды. Устанавливался он на надводных кораблях вместо бомбомета БМБ-1.

В 1953 году на вооружение ВМФ был принят модернизированный взрыватель К-ЗМ, разработанный заводом № 42 МСХМ. В сравнении с взрывателем К-3, новый взрыватель имел увеличенную установку глубины взрыва в пределах от 10 до 330 м, он предназначался для глубинных бомб ББ-1, БПС, РБМ и РГБ-12.

В 1954 году для реактивных глубинных бомб РГБ-12 принят комбинированный контактно-дистанционный взрыватель КДВ, разработанный ГосНИИ-582 МСХМ. Взрыватель КДВ в отличие от взрывателей К-3 и К-ЗМ обеспечивал дистанционный взрыв на глубинах от 10 до 330 м и контактный взрыв при ударе о ПЛ или о грунт на глубинах от 25 до 330 м.

В связи с улучшением тактико-технических характеристик гидроакустических станций кораблей и увеличением дальностей обнаружения ими ПЛ противника возникла необходимость создания для этих кораблей более эффективного противолодочного оружия, обеспечивающего поражение подводной лодки на больших дистанциях.

Одним из первых образцов такого оружия явилась многоствольная бомбометная установка МБУ- 600 (главный конструктор Б.И. Шавырин), разработанная СКБ MB на базе МБУ-200 и принятая на вооружение в 1956 году. МБУ- 600 устанавливалась в носовой части корабля так, чтобы стволы были направлены на нос корабля. Средняя линия совмещалась с диаметральной плоскостью корабля. Установка была стабилизирована на качке. Поражение ПЛ осуществлялось путем залпового метания 24 глубинных бомб Б-30М, снабженных контактным взрывателем КВМ. Управление МБУ-600 и стрельба производились из боевой рубки корабля с помощью системы ПуСБ-24-600.

Наводка осуществлялась кораблем и изменением угла нак лона люлек на бомбометной установке. Дальность стрельбы равнялась 644 м, эллипс рассеивания бомб залпа составлял 80 х 45 м.

Противолодочная глубинная бомба Б-30М имела вес заряда ВВ 14,4 кг и выстреливалась с помощью выбрасывающего патрона, расположенного в хвостовой трубе бомбы. Контактный взрыватель бомбы обеспечивал взрыв при ударе бомбы о корпус ПЛ или о грунт на глубинах более 10 м.

МБУ-600 устанавливалась на эсминцах, сторожевых кораблях и на охотниках за ПЛ.

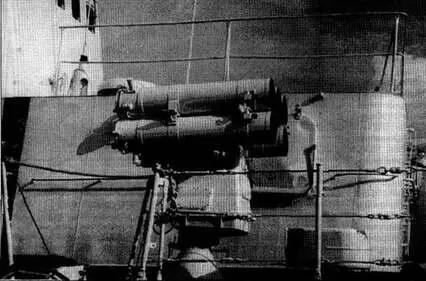

Реактивная бомбометная установка РБУ-1200

В 1955 году на вооружение ВМФ поступила разработанная НИИ-1 реактивная бомбовая установка РБУ-1200 (система «Ураган») с глубинными бомбами РГБ- 12 или РГБ-25. Преимуществом РБУ-1200 перед МБУ-600 было отсутствие отдачи при стрельбе и в связи с этим возможность установки ее на кораблях (катерах) относительно небольшого водоизмещения. РБУ- 1200 имела стабилизированную на качке пусковую установку. Дальность стрельбы РБу- 1200 изменялась за счет угла возвышения пусковой установки. Угол ВН составляло 0 ; +51°. Наведение осуществлялось дистанционно синхронными силовыми электроприводами с угловой скоростью 18° в секунду. Угол заряжания составлял 40°. Горизонтального наведения установка не имела – наведение осуществлялось поворотом корпуса корабля. Это являлось серьезным недостатком РБУ-1200.

Установка имела 5 Цилиндрических стволов Калибра 253,5 мм и управлялась с пульта управления, расположенного на ГКП корабля по данным, вырабатываемым системой управления стрельбой ПУСБ «Ураган».

Эта система РБУ-1200 устанавливалась на малых противолодочных кораблях проекта 201.

Реактивная бомбометная установка РБУ-2500

В 60-80-х годах, наряду с созданием нового противолодочного и торпедного оружия происходило и дальнейшее развитие противолодочных реактивных бомбометов. Это диктовалось, с одной стороны, необходимостью иметь на надводных кораблях противолодочное оружие, способное в кратчайшее время наносить удар по ПЛ, обнаруженной в пределах мертвой зоны противолодочных ракетных комплексов РПК-1, УРПК-З, уРПК-4, уРПК-5 и противолодочных торпед, или в районе с относительно малыми глубинами (50 м), а также обеспечивающее совместный с противолодочными торпедами удар по ПЛ, а с другой стороны была простота устройства и эксплуатации РБУ, сравнительно низкая стоимость и высокая надежность действия при их боевом применении.
