Телескопический подъемник "Ладога" на базе танка Т-55. Предназначен для перевозки аварийных бригад к месту обслуживания ЛЭП, ликвидации аварий и проведения ремонтных работ в труднодоступных районах.

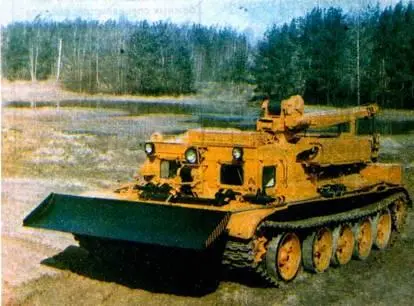

Универсальный гусеничный тягач ГТУ-1 на базе танка Т-55. Оборудован тяговой (25 тс) и вспомогательной (0,5 тс) лебедками, сошником-бульдозером, крановой установкой, грузовой платформой и электросварочным агрегатом.

Колесный трактор ТВК-АГРО 1,4 "Вепрь". В его конструкции используется около 80% узлов и агрегатов бронетранспортера БТР-60. Трактор хорошо агрегатируется с различным сельскохозяйственным оборудованием, имеет стандартный механизм навески (МТЗ-80) и централизованную систему регулирования давления воздуха в шинах.
Модульные тепловизоры
Подполковник Е.ДЕКТЯРЕВ, подполковник Е.ИСТОМИН
Подобные приборы применяются практически во всех прицельных и обзорных системах бронетанковых, авиационных и морских комплексов вооружения армий стран НАТО. Принцип их действия основан на приеме собственного теплового (инфракрасного) излучения объектов. К числу основных достоинств тепловизоров относят способность работать в любое время суток, в условиях радиоэлектронной борьбы, а также по целям, выполненным в соответствии с технологией "Стеле". По пространственному разрешению (определяется отношением размера приемной апертуры к длине волны принимаемого излучения) они во много раз превосходят радиолокационные системы. Эти приборы невосприимчивы к световым помехам.
Полный кадр тепловизионного изображения в реальном масштабе времени формируют многоэлементные фотоприемные устройства с чувствительными элементами в виде линеек, субматриц (многорядных линеек) или SPRITE-структур в сочетании с механическими развертывающими устройствами и электронными блоками (коммутаторами, усилителями, процессорами обработки изображений). Однако тепловизионные приборы на основе матричных устройств с электрическим сканированием пока не получили столь широкого распространения, как приборы с механическим сканированием. По оценкам экспертов вооруженных сил США, потенциальная потребность сухопутных войск, авиации и флота в тепловизорах составляет примерно 45 ООО единиц. При этом цена одного образца около 200-300 тыс.долларов. По мнению зарубежных специалистов, высокая стоимость таких приборов определяется многообразием конструкций. При заказе каждого нового тепловизора большинство узлов, имеющих аналогичное назначение, конструировалось заново, что препятствовало организации серийного производства и внедрению прогрессивной технологии.
Снизить затраты позволила концепция "Общих модулей" ("Common Modules"), разработанная специалистами лаборатории ночного видения (форт Белвуар), преобразованной впоследствии в межвидовой Центр ночного видения и электронной оптики. На ее основе создана базовая конструкция тепловизора. Применен параллельный принцип сканирования на базе фотоприемных устройств в виде линейки с числом элементов 180, 130 или 60 в зависимости от назначения (рис.1). В состав системы "Covmon Modules" вошли следующие унифицированные узлы (модули): фотоприемное устройство, газохолодильная машина, предварительный и оконечный усилители, механический сканер, блок управления усилителем, светоизлучающие диоды, коллиматор видимого излучения, формирователь инфракрасного изображения, модули управления сканером, чересстрочной развертки и цифровой обработки сигнала. В тепловизионных приборах выделяют три основные части: собственно тепловизионный ка: нал, афокальную телескопическую насадку и индикаторное устройство. Две последние отвечают специфическим требованиям тепловизионных приборов в части полей зрения, увеличения оптики, диаметра входного зрачка, вида индикатора (окуляр, телевизионный или нашлемный тип) и не входят в состав общих модулей. Тепповизионный канал состоит, в зависимости от назначения, из 9-11 модулей. Тепловизоры, построенные на основе единой базовой схемы с использованием ограниченного числа модификаций модулей, соответствуют, требованиям всех видов ВС США.
По данным зарубежных источников, внедрение модульных принципов конструирования в рамках реализации программы "Common Modules" позволило США при приемлемых затратах в сравнительно короткий срок (до 5 лет) развернуть крупносерийное производство унифицированных узлов (модулей) и тепловизионных приборов на их основе. Такими устройствами оснащены комплексы вооружений всех видов вооруженных сил (танки М-1 "Абраме", М-60АЗ, вертолеты АН-64А "Апач", самолеты А-7, А-10 F18, F-111 и другие).
Великобритания и Франция, использовав те же, что и США, подходы, создали и внедрили в начале 80-х годов собственные системы общих модулей. Определило выбор той или иной схемы состояние технологической базы промышленности, влияющее на общую стоимость программ разработки и закупки тепловизоров. В каждой из систем в основу конструирования положено, как правило, одно базовое техническое решение. В Великобритании применен принцип последовательно-параллельного сканирования при просмотре картинной плоскости. Он реализован на основе фотоприемного устройства в виде субматрицы (для переносных приборов) и с внутренним накоплением сигнала SPRITE (для приборов, предназначенных для размещения на носителях). Во Франции осуществлен тот же принцип на основе фотоприемных устройств в виде субматрицы формата 5x11 элементов.

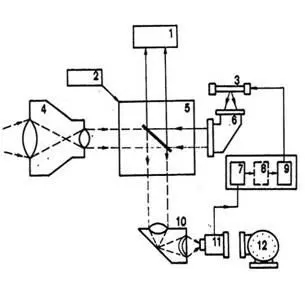

Рис. 1. Структурная схема модульнбго прибора системы "СМ" (AN/ASQ-170): 1 – индикаторное устройство; 2 – модуль управления' сканером; 3 – саатоизлучающий диод; 4 – телескопическая насадка; б – сканер; б – коллиматор видимого излучения; 7 – предварительный усилитель; 8 – блок цифровой обработки сигнала; 3 – оконечный усилитель; 10 – формирователь инфракрасного излучения; 11 – фотоприемное устройство; 12 – газохолодильная машина.

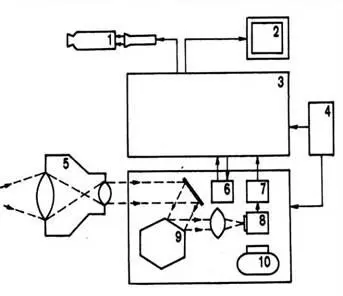

Рис. 2 Структурная схема модульного прибора системы "TICM-2": 1 – окуляр; 2 – дисплей; 3 – блок цифровой обработки сигнала; 4 – источник питания; 5 – телескопическая насадка; 6 – схема управления сканером; 7 – предварительный усилитель; 8 – фотоприемное устройство; 9 – сканер; 10 – газохолодильная машина.
