калибра 20-23 мм с боезапасом 500 патронов; – вниз-вперед ~ ограниченно- подвижная механизированная установка с пушкой калибра 20-23 мм с боезапасом 200 патронов;

– вниз-назад – ограниченно- подвижная механизированная

установка с двумя пушками калибра 20-23 мм с боезапасом 500 патронов.

Прицелы дистанционного управления типа Ту-4, для установок непосредственного управления АСП-1П, бомбоприцел НКПБ-7.

Оборудование: автопилот, навигационный координатор, дистанционный гиромагнитный компас, авиасекстант, астрокомпас, бортовой визир, связная КВ-радиостанция, командная УКВ-радиостанция, автоматический радиокомпас, радиовысотомер, ответчик, АФА- 33 с фокусным расстоянием 20-50 см, кислородное оборудование».

Дополнительными требованиями предусматривалась:

1. Возможность установки дополнительной емкости для перевозки 10000 кг бензина;

2. Механизация погрузки и выгрузки крупногабаритных и тяжелых грузов.

В июне 1948 года, в связи с сокращением расходов на опытные и науч

но-исследовательские работы по авиационной промышленности, все работы по десантно-грузовому самолету с 2ВК-2 были прекращены,

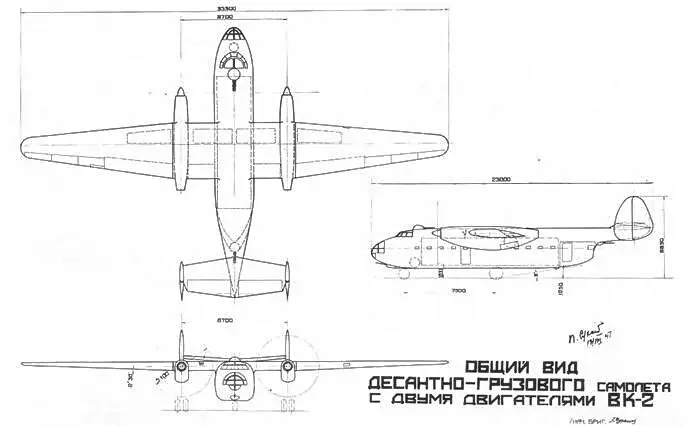

Десантно-грузовой самолет представлял собой цельнометаллический высокоплан с двухкилевым хвостовым оперением.

Фюзеляж самолета в передней своей части имел вид гондолы, а хвостовая часть была выполнена в виде балки овального сечения.

Каркас передней части фюзеляжа (ПЧФ) состоял из силовых и дополнительных шпангоутов, стрингеров и обшивки. Сверху к ПЧФ крепился центроплан крыла.

В передней части фюзеляжа размещалась кабина экипажа, а за ней – грузовая кабина. В полу кабины экипажа предусматривался люк для входа и выхода. Он же служил выходом при аварийном покидании самолета в воздухе.

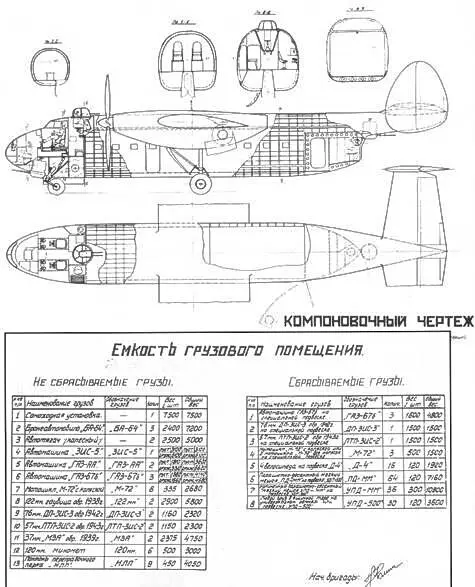

Грузовая кабина имела длину 11300 мм, ширину 2800 мм и высоту 2300 мм. На правом и левом борту грузовой кабины имелись по десять окон размером 350x250 мм, на левом борту – дверь размером 1750x700 мм для погрузки малогабаритных грузов. Погрузка и выгрузка грузов больших габаритов осуществлялась через задний люк размером 280042200 мм. Грузовой люк закрывался двумя створками, в каждой предусматривалась дверь для десантирования парашютистов.

Для погрузки и выгрузки грузов имелась таль, перемещаемая по рельсу, закрепленному на потолке кабины.

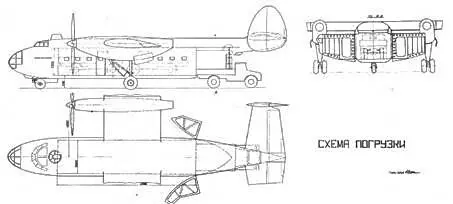

Пол грузового отсека был съемным и состоял из четырех секций. Задняя секция пола служила трапом при погрузке и выгрузке боевой техники на колесном и гусеничном ходу. От опрокидывания на хвост, при погрузочно- разгрузочных работах, самолет удерживала убирающаяся хвостовая опора.

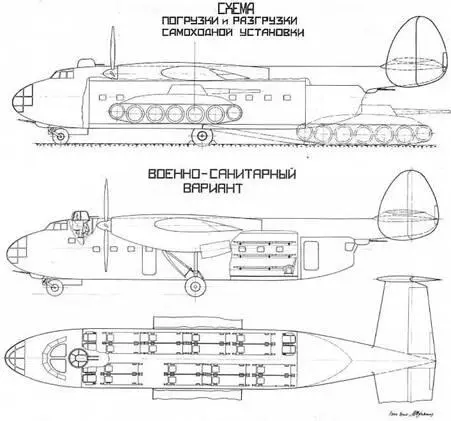

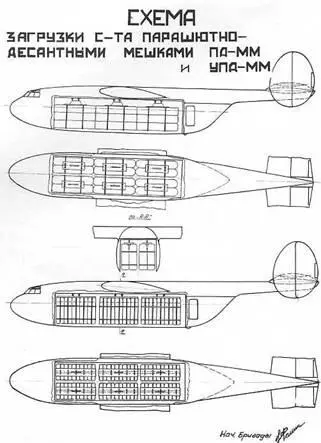

При использовании самолета для транспортировки парашютных грузов все секции пола грузовой кабины снимались. Парашютные грузы подвешивались на замках, укрепленных на потолке кабины. Сбрасывание грузов осуществлялось штурманом самолета при помощи бомбосбрасывателя.

В грузовой кабине предусматривалось размещение 70-80 десантников или 48 носилок с ранеными.

Хвостовая часть фюзеляжа имела силовой каркас, состоящий из шпангоутов, стрингеров, четырех лонжеронов и дюралевой обшивки толщиной 2 мм. На хвостовой части крепилось оперение.

Крыло самолета свободнонесущее цельнометаллическое, трапецевидной формы в плане, состояло из центроплана и двух отъемных консолей.

Продольный набор крыла состоял из стрингеров, трех стенок и гофра, примененного на верхней поверхности между первой и второй стенками; поперечный – из нервюр и формеров. Обшивка гладкая из дюраля толщиной от 0,6 до 2 мм.

Закрылки типа «Фаулер» с дюралевым каркасом и полотняной обшивкой крепились к задней стенке продольного набора крыла.

Хвостовое оперение – разнесенное, двухкилевой схемы.

Управление рулями высоты и элеронами жесткое, а рулями направления – тросовое. На рулях высоты, левом элероне и на одном руле направления установлены триммеры, а на другом руле направления – флетнер.

Шасси самолета – трехколесной схемы с передним колесом. Размеры основных спаренных колес 1100x395 мм, а переднего – 900x350 мм. Уборка и выпуск шасси от гидросистемы.

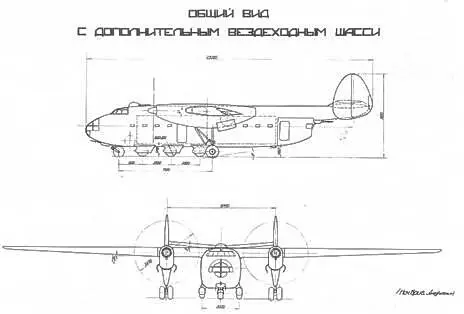

Дополнительно к основному шасси предусматривалась установка шести съемных колес 900x350, которые располагались попарно на нижней поверхности фюзеляжа. Использование дополнительного шасси рассчитывалось на случай посадки самолета на мягкий грунт с преодолением канав шириной до одного метра.

Силовая установка состояла из двух турбовинтовых двигателей ВК-2 с четырехлопастными винтами диаметром 5,2 м. Постройка двигателей ВК-2 намечалась планом опытного строительства на 1948 год.

Расчетные данные ТВД ВК-2: Мощность, э.л.с. 4750

Реактивная тяга, кг 600

Мощность на валу, л.с. 4200

Удельный расход топлива, кг/кг тяги час 0,35

Масса, кг 1400

Диаметр, мм 1120

Длина, мм 3650

Общий запас топлива 7500 л (6000 кг) размещался в крыльевых баках.

Вооружение самолета состояло из пяти пушек, размещенных на трех механизированных установках

На верхней поверхности фюзеляжа устанавливалась СЭБ-3 под две пушки калибра 20 мм с суммарным боезапасом 500 патронов. СЭБ-3 имела круговой обстрел верхней полусферы с незначительным перекрытием углов нижней полусферы при стрельбе вперед.

В носовой части фюзеляжа размещалась ограниченно-подвижная механизированная установка под одну пушку калибра 20 мм с боезапасом 200 патронов. Управление установкой – дистанционное, с рабочего места штурмана. Углы обстрела: вперед-вверх 10°; вперед-вниз 60°; в стороны по 60°.

В кормовой части фюзеляжа за грузовой кабиной размещалась механизированная ограниченно-подвижная установка под две пушки калибра 20 мм с суммарным боезапасом 500 патронов. Управление установкой – дистанционное, с место стрелка этой установки. Углы обстрела: назад-вверх 5°; назад-вниз 60°, в стороны по 60°.

Пилотажно-навигационное оборудование – стандартный комплект приборов на доске летчиков, а также – автопилот АП-42, радиокомпас, радиовысотомер малых высот, аппаратура дальней навигации «Меридиан», бортовой визир АБ-42, аппаратура слепой посадки, приемное устройство радиомаяков и другие приборы.
