Игорь ПРИХОДЧЕНКО

Продолжение. Начало в № 4-6/2006 г.

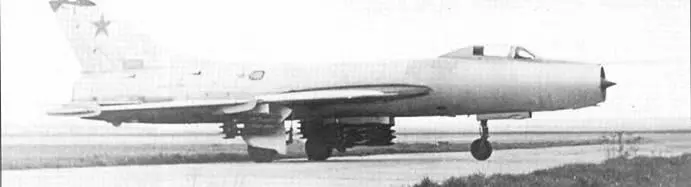

С22-2, вооруженный НАРС С-ЗК, в период Государственных испытаний самолета

По результатам Государственных совместных испытаний в числе основных недостатков Су-7Б была указана малая дальность полета, что потребовало от коллектива ОКБ-51 по рекомендации ГК НИИ ВВС приступить к созданию новой модификации самолета не без основания называемого «трубой, через которую вылетает топливо». Шутка была более чем актуальной: за полчаса полета на максимальном режиме Су-7Б «сьедал» 3300 кг топлива, а на форсаже и сверхзвуке запаса топлива во внутренних баках хватало на 8 минут полета.

Поскольку повысить экономичность ТРДФ серии АЛ-7Ф-1 не удавалось, оставалось одно – увеличить запас топлива как во внутренних боках машины, так и в подвесных. Поскольку компоновка Су-7Б с лобовым воздухозаборником и большим воздушным каналом препятствовала установке новых топливных баков в фюзеляже, а внедрение прогрессивных баков-отсеков взамен вкладных резиновых баков требовало времени, для ускорения работ было принято решение добавить топливо в крыло и увеличить количество ПТБ.

В начале 1961 года опытный С22-2 был поставлен на доработку, продолжавшуюся до апреля того же года. Главным отличием крыла С22-2 в «новой редакции» стало увеличение на 235 литров емкости крыльевых баков-отсеков, что было достигнуто путем их расширения в сторону передней кромки консолей крыла и их законцовок. Подвесные топливные баки планировалось подвешивать как под фюзеляж, так и под крыло, увеличив их количество с двух до четырех. Кроме того, С22-2 получил усовершенствованные стойки шасси и ряд новых систем, прибавившие машине веса.

Заводские испытания доработанного 0.11-2 начались в мае 1961 года и завершились в сентябре. После устранения ряда замечаний с октября по ноябрь 1961 года машина проходила Госиспытания. В целом самолет получил положительную оценку, хотя все равно дальность полета без ПТБ по сравнению с Су-7Б увеличилась всего на 50-100км. С дополнительными баками прирост был более существенный, но при использовании четырех ПТБ вооружение самолета уже негде было подвешивать – все держатели несли «сигары» с топливом. Впрочем, при использовании машины как носителя спецавиабомбы, три ПТБ (как и на Су-7Б под фюзеляж вместе с изделием можно было вешать один бак) давали некоторый выигрыш в дальности по сравнению с серийной «бэшкой». А если приплюсовать к этому установку на самолет нового оборудования, то возможности С22-2 по сравнению с Су-7Б все же повысились

Исходя из этого, было принято решение новую модификацию истребителя бомбардировщика, названную Су-7БМ (С-22М), запустить в серию на заводе в Комсомольске-на-Амуре взамен Су-7Б.

Все лето 1962 года на заводе готовились к выпуску новой машины, первый экземпляр которой был завершен сборкой 2 сентября. Су-7БМ продолжили сквозную нумерацию серий «семерок», и первый самолет имел номер 46-01 (46 серия).

К тому времени на заводе вошли в строй новые цеха, значительно повысилась культура производства, отработаннее стала технология. Изготовление машины после всех подготовительных работ начиналось в цехе №45, где собирали головную часть фюзеляжа (Ф1), и в цехе Коммунистического Труда №2, где клепали хвостовую часть Ф2 и оперение. Цех №3 отвечал за изготовление консолей крыла. Фюзеляж после клепки «фаршировали» в цехе №97, где выполнялся монтаж различных агрегатов и систем, велась прокладка электрожгутов и трубопроводов гидравлической и пневмо- систем самолета. После этого все составляющие части машины подавались в цех окончательной сборки №7, где и рождался новый самолет. После испытаний на стендах машину перевозили на заводской ЛИС (цех №21), где заводской летчик поднимал ее в небо.

Как уже говорилось выше, одним из главных отличий Су-7БМ стала усовершенствованная топливная система увеличенного объема. Дополнительные ПТБ емкостью 640 литров устанавливались под фюзеляж самолета на БДЗ- 57ФР, так же как и на Су-7Б, а вот о подкрыльевой подвеске баков следует сказать подробнее.

Близкое распогожение щитков главных ног шасси к месту крепления балочного держателя не позволяли разместить на нем объемистый ПТБ, и для решения этой проблемы на Су-7БМ было принято интересное решение. Штатный БДЗ-57КР снимался, а на его место устанавливалась «кривая» переходная балка С22-8710-10, которая позволяла под углом 10°30' закрепить на ней балочный держатель БДЗ-59ФК, специально разработанный для подвески ПТБ. Бак, подвешенный на этой конструкции, был отклонен в сторону и не мешал выпуску основных ног шасси. Для предотвращения столкновения ПТБ с самолетом после его сброса держатель комплектовался замком ДЗ-59, имеющим в своем составе пиропистолет и два толкателя, отбрасывающих бак от машины. Оба бака могли сбрасываться только одновременно, а в случае срыва одного из баков в полете следящий механизм автоматически сбрасывал и противоположный крыльевой ПТБ. Объем топливной системы Су-7БМ равнялся 6210 л керосина, из которых 3650 л размещалось во внутренних баках, а остальное заливалось в ПТБ.
