Главной «изюминкой» С22-2 стало увеличение на 235 литров емкости крыльевых баков-отсеков

Техник устанавливает накопитель информации системы САРП-12Г. Размещение самописца в хвосте машины, наряду с его бронированным кожухом, оставляло больше шансов на сохранность устройства при аварии

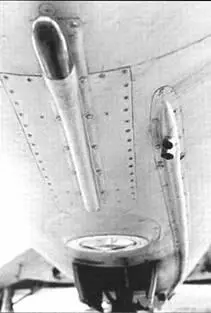

Передняя антенна ответчика, посадочно- рулежная фара и двухструнный насадок системы защиты воздухозаборника «Сдув» под носовой частью Су-7БМ

Опыт эксплуатации Су-7Б и других машин потребовал разработки системы, позволявшей защитить двигатель от попадания в него пыли, камней и других посторонних предметов, засасываемых в канал воздухозаборника. Ликвидация отрицательного стояночного угла Су-7Б дало положительный, но все же недостаточный эффект, и взоры конструкторов обратились к более радикальным решениям этой проблемы.

В итоге Су-7БМ получил систему струйной защиты воздухозаборника «Сдув», отработанную на летающей лаборатории и оперативно внедренную в серию. Воздух для системы отбирался от 7-й ступени компрессора двигателя и по трубопроводу, устанавливаемому в кожухе на левой нижней части фюзеляжа, поступал в его носовую часть, где заканчивался двухструйным насадком, выбрасывающим его вперед и вниз перед воздухозаборником ТРДФ. Создаваемая таким образом воздушная завеса должна было отбрасывать посторонние предметы с ВПП, «расчищая» ее и не давая им проникать в воздушный канал двигателя. Система могла быть задействована только при выпущенной передней стойке шасси и на оборотах двигателя, больших чем 80% от максимальных. Без выполнения этих условий поток воздуха от двигателя перекрывался электромагнитным клапаном. Кроме того, система действовала только на «бетонке», при полетах с грунта ее запрещалось включать, поскольку струя воздуха, отбрасывая крупные предметы, поднимала с грунта облако пыли и мелких частиц, которые засасывало в ВЗ. Забегая вперед, следует отметить, что в эксплуатации система «Сдув» не оправдала свое назначение и обычно была заглушена, поскольку даже при полетах с «бетонки» воздушная завеса, наоборот, поднимала камни и помогало им залетать в воздухозаборник.

Су-7БМ получил доработанные ноги шасси с тормозными колесами КТ-69/4 (880x230) на основных и КТ-100А (570x140) на передней стойках. Носовое колесо было, как и на Су-7Б, свободно ориентирующимся, а рулежная фара ФР-100 на передней стойке не устанавливалась, поскольку вместо посадочных фар на Су-7БМ устанавливались посадочно-рулежные фары ПРФ-4, работающие в двух режимах.

Как и на последних десяти сериях Су-7Б, часть жгутов электро и радиооборудования была вынесена за пределы фюзеляжа и размещалась в двух сьемных боковых гаргротах на его верхней поверхности, что упростило их монтаж и вывело из зоны высоких температур в районе ТРДФ. Ранее такое соседство в тесном фюзеляже часто приводило к повреждению изоляции проводов, а то и к коротким замыканиям, ставшим причиной нескольких происшествий и большого числа предпосылок к ним. Кроме этого, в обтекателях разместили и некоторые трубопроводы гидросистемы. Увеличили и площадь стальных экранов на фюзеляже в районе пушек. С начала 70-х годов в ходе 200-часовых регламентных работ на сдвижной части фонаря кабины многих «семерок» различных модификаций для лучшего обзора задней полусферы стали устанавливать смотровой прибор (перископ) ТС-27АМШ с углами обзора 20° по вертикали и 26° по горизонтали.

Самолет комплектовался двигателем АЛ-7Ф-1-150, а в ходе серии и улучшенным АЛ-7Ф-1-200 с 200-часовым ресурсом. На расчетном режиме роботы ТРДФ на высоте степень повышения давления в компрессоре была равна 9, и вал ротора двигателя испытывал расчетные нагрузки. Но при разгоне машины на малой высоте, все больше входящей в «моду» при преодолении истребителями-бомбардировщиками ПВО противника, давление за компрессором и пропорциональная ему величина крутящего момента могли превысить значения, предельно допустимые по прочности, и привести к заклиниванию ТРДФ со всеми вытекающими отсюда последствиями. Поэтому на Су-7БМ на приборной доске установили лампу «Сбрось обороты», ориентируясь по загоранию которой летчик должен был уменьшить обороты двигателя. Конечно, не бог весть какая автоматика, но все же лучше, чем ничего.

В состав электросистемы Су-7БМ вошли генераторы ГС-12Т и СГС-7,5Б, два преобразовотеля П0-750А (основной и резервный), а также аккумуляторная батарея 12АСАМ-23 и новые преобразователи ПТ-500Ц и ПТ-200Ц (вместо двух ПТ-125Ц), требуемые для работы нового оборудования и приборов, установленных на Су-7БМ.

В кабине летчика на первых Су-7БМ устанавливалось катапультируемое кресло КС-2А, в дальнейшем замененное на более совершенное КС-3, позволявшее покинуть самолет на скорости до 1100 км/ч. Минимальная высота покидания в горизонтальном полете при скорости не менее 300 км/ч составляла 30-50 метров. Оборудование кабины было перекомпоновано, на приборной доске появились новые приборы, в том числе авиагоризонт АГД-1, в конструкции которого был учтен опыт эксплуатации АГИ-1 Новый авиагоризонт стоп более надежным в эксплуатации, ликвидировали и один из основных недостатков АГИ-1 – при большом наклоне траектории полета плохо было видно линию искусственного горизонта.

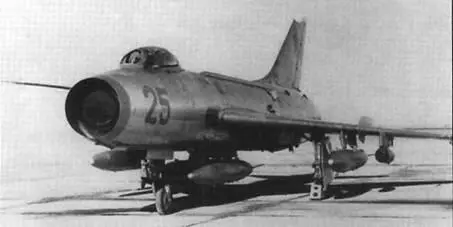

«Шеститочечный» Су-7БМ с четырьмя ПТБ и двумя универсальными блоками реактивных орудий типа У Б-16. Обратите внимание на «косую» подвеску подкрыльевых баков с помощью переходных балок

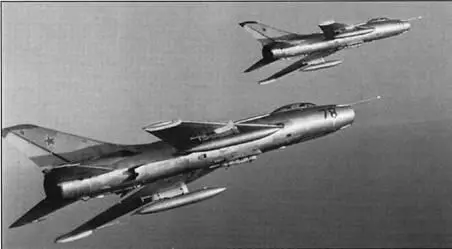

Носители Су-7БМ с двумя ПТБ выполняют полет в составе пары. Заданная дистанция удерживается ведомым изменением тяги двигателя и выпуском тормозных щитков

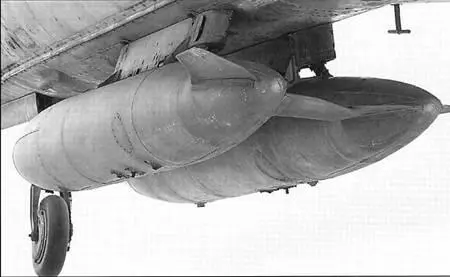

Подвесные топливные баки на 640 литров под фюзеляжем Су-7БМ (5 1 серия 10 машина]. Справа видна антенна радиовысотомера РВ-УМ

Большим плюсом стало оснащение кабины системой «кроеный свет», позволившей отказаться от сзетососта- ва на шкалах приборов и ламп ультрафиолетового освещения (арматура АРУФОШ-45 применялась еще на МиГ-15). Система освещения состояла из основной и резервной частей. Основная обеспечивала освещение красным светом приборов на приборной доске и пультах с помощью щелевых и встроенных светильников, а также освещение надписей с помощью светопроводов с арматурой подсвета. Резервное, оно же аварийное, освещение кабины осуществлялось заливающим красным светом с помощью светильников СМ-1БМ. Предусматривалось освещение кабины и белым светом. «Красный свет», являвшийся последним словом тогдашней эргономики, способствовал быстрой концентрации зрения, значительно уменьшил утомляемость летчика и улучшил обзор вне кабины в ночных полетах.
