C. Смирнов, С. Лаврентьев и В. Хомяков. Данные, полученные в ходе этой работы, в дальнейшем были использованы для разработки системы подвески Х-28 под Су-17М.

Для более эффективной загрузки машины и увеличения количества подвешиваемых под самолет авиабомб калибра 100 и 250 кг в рамках темы Су-17 на одном из Су-7БКЛ испытыва- лись перспективные многозамковые балочные держатели.

24 июня 1959 года при Харьковском авиационном институте (ХАИ) был создан руководимый доцентом П.В. Дыбским научно-исследовательский отдел летных исследований радиоуправляемых моделей (НИО ЛИРУМ), который начал заниматься разработкой методики их применения для исследования аэродинамических характеристик самолетов и внедрением ее в практику летных испытаний.

С целью опробывания метода и решения ряда задач в 1973-74 годах по переданным из ОКБ П.О. Сухого теоретическим чертежам была построена модель самолета Су-7 в масштабе 1:5,5 и весом 150 кг. Под руководством ведущего инженера С.Я.Яшина, вблизи Харькова были проведены летные испытания модели. Старт осуществлялся с наземной пусковой установки, управление – по программе и радиокомандам с наземного пульта, а посадка – с парашютом на механический амортизатор. Данные о параметрах полета регистрировались с помощью системы САРПП-12.

В ходе испытаний были выполнены исследования на сваливание, штопор и методы вывода из него. Данные, полученные в ходе этих работ, сравнивались с результатами, полученными при продувках моделей Су-7 в аэродинамических трубах ЦАГИ и в летных испытаниях реальных машин. Также оценивалась экономическая эффективность такого метода исследований.

Результаты летных исследований модели показали их высокую сходимость с результатами испытаний самолета Су-7, особенно на критических и нестационарных режимах полета. Впервые в СССР были выполнены работы по физическому моделированию критических режимов полета самолета на крупномасштабных свободноле- тающих динамически подобных моделях самолетов (СДПМ). Экономическая эффективность и достоверность результатов позволили рекомендовать их к практическому использованию при разработке новой авиационной техники. Учитывая положительный эффект от выполненных работ, 25 декабря 1978 года на базе НИО ЛИРУМ была образована отраслевая научно-исследовательская лаборатория крупномасштабных летающих дистанционно пилотируемых моделей (ОНИЛ-3), а 6 июня 1989 года лаборатория преобразована в Научно-исследовательский институт проблем физического моделирования режимов полета самолетов (НИИ ПФМ). За период с 1973 года было изготовлено 27 моделей самолетов 14 аэродинамических модификаций и проведено около 300 испытательных полетов, сэкономивших государству многие миллионы рублей и, возможно, сохранивших жизнь не одному летчику- испытателю.

(Продолжение следует)

Лукашевич В.П. Труфакин В.А. Микоян С.А.

На ранней стадии развития возвращаемых с орбиты маневренных гиперзвуковых летательных аппаратов наиболее приемлемыми в рамках существовавших технологий были конфигурации, обеспечивающие низкие уровни тепловых потоков к поверхности аппарата. Этому требованию удовлетворяли аэродинамические компоновки типа «несущий корпус». Существенно отличаясь от компоновки классических самолетных форм, аэродинамические компоновки типа «несущий корпус» потребовали проведения большого количества дополетных исследований не только при гиперзвуковых, но и при более низких (вплоть до посадочных) скоростях. Исследования аэродинамических несущих тел были начаты в 1965 г. в форме исследований конкретных компоновок орбитального самолета проекта «Спираль».

Научно-исследовательские работы по теме «Спираль», проведенные в 1965-1976 годах, позволили решить целый ряд принципиальных задач по системе управления. Были сформулированы требования к аэродинамической компоновке орбитального самолета и системе аэродинамического и газодинамического управления, проанализированы траектории, области достижимости, режимы полета и возможные методы управления; сформулированы требования к аэродинамическому качеству орбитального самолета на всех режимах, в том числе бездвигательной посадке; выполнен большой обьем исследований по динамике и управлению орбитального самолета, включая исследования на специально созданном под этот проект в ЦАГИ пилотажном стенде МК-10, включающем в свой состав натурную головную часть аналога орбитального самолета. Эти исследования в значительной степени определили облик системы управления.

Обьем исследований был значительно расширен после ввода в эксплуатацию в 1976 г. на базе Центра подготовки космонавтов (ЦПК) пило- тажно-исследовательского комплекса «Пилот-105» с задействованием в контур управления центрифуги ЦФ-7 (В.П.Найденов, А.В.Любимов).

Уделяя основное внимание созданию орбитального самолета, конструкторы фактически предложили к разработке семейство летательных аппаратов, основанных на единой оригинальной аэродинамической компоновке и имеющих близкие размеры и массы.

Создаваемые для разных целей и задач, внешне похожие аппараты должны были поэтапно, шаг за шагом, благодаря постепенному усложнению бортовых систем и расширению круга решаемых задач, приближать разработчиков к главной цели – семейству боевых орбитальных самолетов.

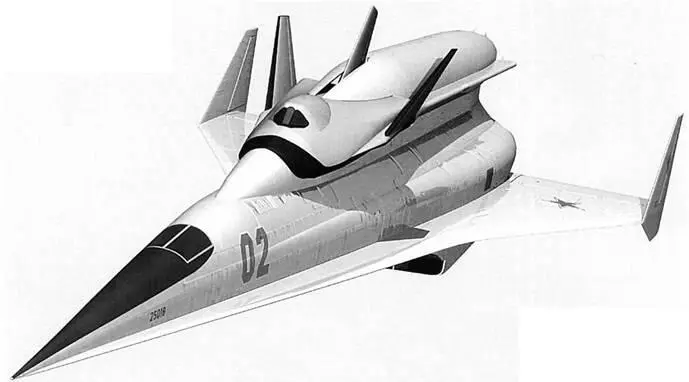

Сначала предлагалось создать самолет-аналог («50-11») для гиперзвуковых суборбитальных «прыжков» в космос, затем – экспериментальный пилотируемый орбитальный самолет (ЭПОС) для демонстрации реализуемости проекта и отработать на нем основные этапы орбитального полета и посадки.

Благодаря массо-габаритному сходству телеметрической аппаратуры и фотооборудования, ЭПОС можно было легко модифицировать в орбитальный фоторазведчик. И только потом должны были появиться боевые варианты орбитального самолета.

При знакомстве с вариантами орбитального самолета мы также будем следовать логике разработчиков, т.е. сначала расскажем об основных характеристиках, одинаковых для всех аппаратов, затем подробнее остановимся на самолетеаналоге и детально рассмотрим конструкцию и функционирование ЭПОСа, и уже затем при описании боевых вариантов орбитального самолета уделим внимание только их основным отличиям от ЭПОСа.

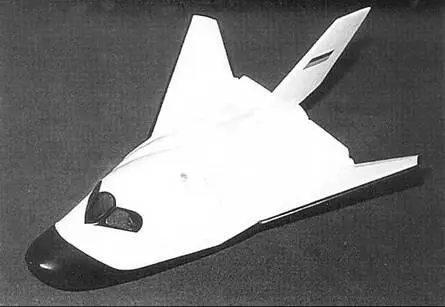

Модель орбитального самолета

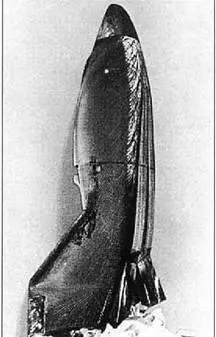

Третий аппарат SV-5D (Х-23) в экспозиции музея ВВС США
