Только в 1964 году, после решения большинства проблем с серийным выпуском Су-7Б и БМ, в планах коллектива появился пункт о постройке прототипа учебно-боевого самолета и его облете в следующем году. К концу года были завершены и проектные работы по самолету, названному У22. Для ускорения работ помощь коллективу филиала ОКБ оказывали специалисты, присланные из Москвы на "далекие берега Амура" и проводившие в командировках не один месяц.

В изготовлении находились сразу две машины, но одна из них считалась технологической и пошла "под нож" – на ней отрабатывали новую компоновку, постоянно что-то переделывали, вырезали и меняли. Другая, на которую переходили все отработанные на первой изменения, считалась предсерийной машиной. Она была готова в первой половине 1965 года.

После наземных испытаний У22-1 был перевезен в Москву, где после дооборудования регистрирующей аппаратурой 25 октября 1965 года летчик-испытатель ОКБ Е.К. Кукушев совершил на нем первый полет. Для ускорения начала Госиспытаний заводские испытания были сведены к минимуму – снимались только летные характеристики нового самолета.

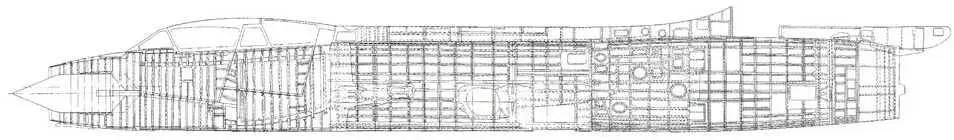

Каркас фюзеляжа самолета Су7У Су7У первых серий Самолет в перегоночном - фото 36

Каркас фюзеляжа самолета Су-7У

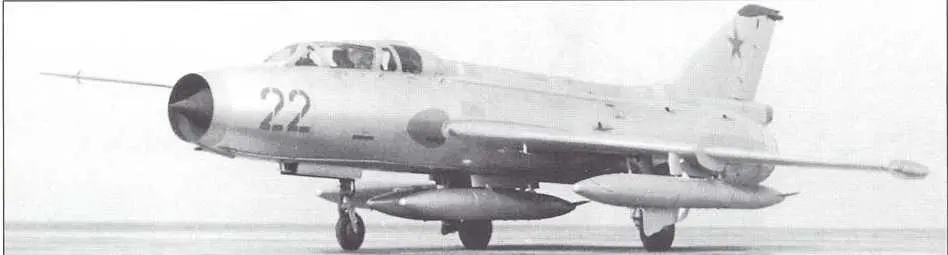

Су7У первых серий Самолет в перегоночном варианте несет ПТБ вместимостью 640 - фото 37

Су-7У первых серий. Самолет в перегоночном варианте несет ПТБ вместимостью 640 и 950 литров.

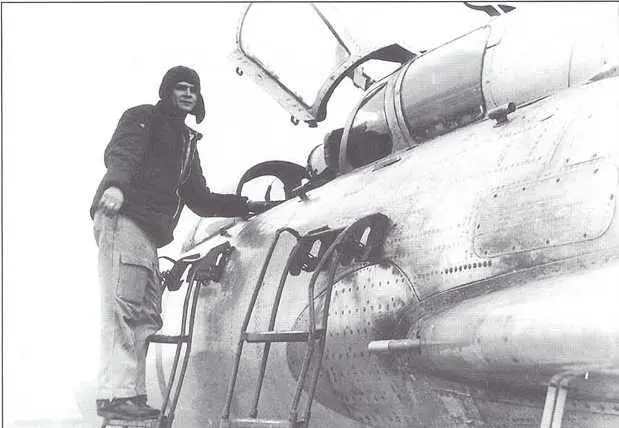

Техник помогает экипажу перед полетом В кабине летчика виден отражатель - фото 38

Техник помогает экипажу перед полетом. В кабине летчика виден отражатель прицела АСП-ПФ-7-У.

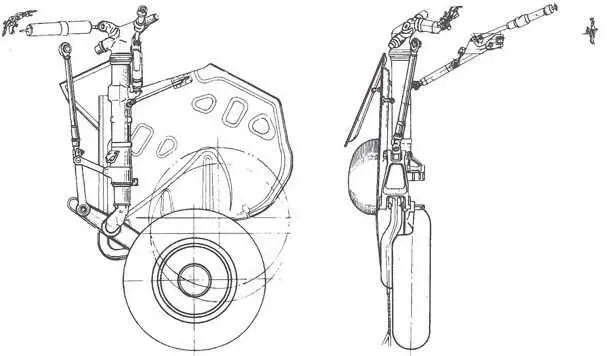

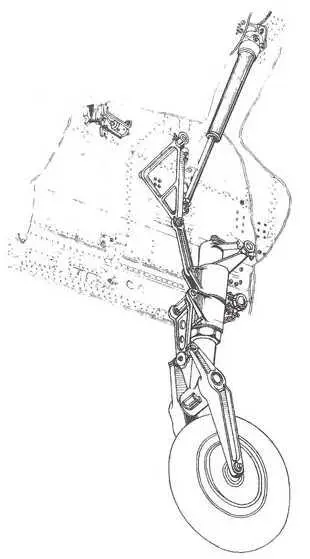

Передняя стойка Су7У с тормозным колесом КТ100А Главная нога шасси Су7У с - фото 39

Передняя стойка Су-7У с тормозным колесом КТ-100А

Главная нога шасси Су7У с тормозным колесом КТ117 1 февраля 1966 года - фото 40

Главная нога шасси Су-7У с тормозным колесом КТ-117

1 февраля 1966 года начались Государственные совместные испытания учебно-боевого самолета У22-1, в которых с марта приняла участие и вторая предсерийная машина У22-2. В Госиспытаниях, успешно завершенных 25 мая 1966 года, приняли участие летчики-испытатели 8 ГНИКИ ВВС (в 1965г. ГК НИИ ВВС был переименован в 8-й Государственный научно-испытатель- ный Краснознаменный институт ВВС) Е. Князев, А.Девочкин, С. Медведев и ряд других. Самолет под обозначением Су-7У (У22) после устранения выявленных недостатков был рекомендован в серию, и в 1966 году предприятие изготовило 58 "спарок" ( их нумерация началась с первой серии), превысив план на один самолет. Еще ранее, в конце 1965 года, при плане в 10 машин завод выпустил пять "спарок", предназначенных, в основном, для испытаний. В кратчайшие сроки был спроектирован и внедрен в производство и предназначенный для зарубежных поставок "коммерческий" вариант учебно-боевого самолета Су-7УМК (У22МК), первый из которых был собран 11 сентября 1966 года. 11 ноября того же года Су-7У официально был принят на вооружение советских ВВС.

Сверхзвуковой двухместный учебно-боевой самолет Су-7У был создан на базе планера и систем серийных истребителей-бомбардировщиков Су- 7БМ и БКЛ. Для размещения на самолете двух независимых гермокабин (в передней – обучаемый, в задней – инструктор) фюзеляж Су-7 подвергся переделке. Носовая часть, начиная от 14 шпангоута, была переработана и удлинена на 200 мм, новый фонарь кабин имел единые обводы и две отдельные, открывающиеся при помощи пневмоцилиндров вверх и назад крышки (на одноместных Су-7 фонарь вручную сдвигался назад). Изменили форму и остекление козырька фонаря, значительно его расширив и отказавшись от лобового бронеблока, что несколько улучшило обзор из первой кабины. За фонарем на фюзеляже до основания киля организовали центральный гаргрот, в который вынесли из фюзеляжа часть блоков радиоэлектронного оборудования и кабельных жгутов. Сохранились и два боковых гаргрота.

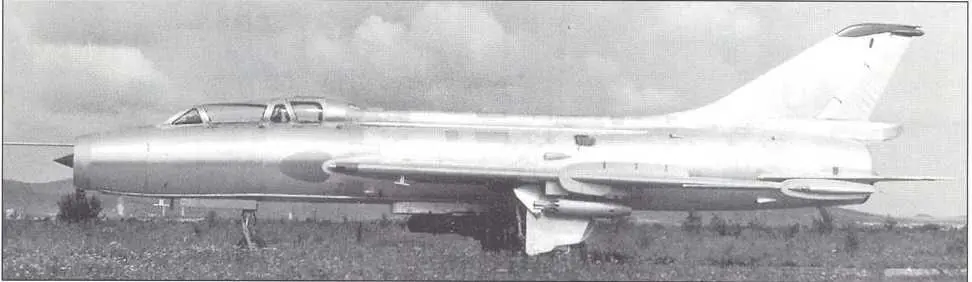

Су7У но ЛИС заводского аэродрома Но остеклении фонаря кабины летчика видно - фото 41

Су-7У но ЛИС заводского аэродрома. Но остеклении фонаря кабины летчика видно ненаправленная антенна радиокомпаса АРК-10.

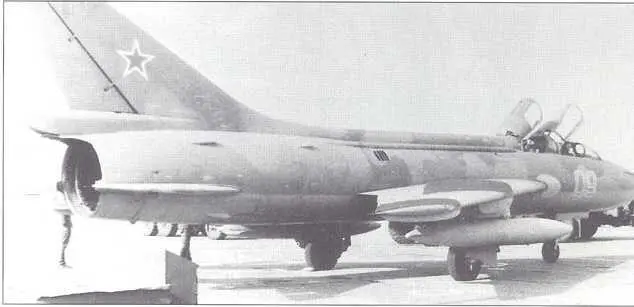

Кок и боевые машины часть спарок в ходе эксплуатации получила камуфляж - фото 42

Кок и боевые машины, часть "спарок" в ходе эксплуатации получила камуфляж

Компоновка и оборудование передней кабины практически полностью соответствовали - фото 43

Компоновка и оборудование передней кабины практически полностью соответствовали Су-7БКЛ, а в задней установили новую приборную доску и боковые пульты, позволяющие инструктору контролировать обучаемого и, в случае необходимости, полностью взять управление машиной на себя, для чего у него имелись дублирующие элементы индикации и управления самолетом.

Размещение летчиков друг за дру-

гом позволило обойтись минимальными переделками носовой части фюзеляжа, но обзор из кабины инструктора вперед практически отсутствовал. С этим в ОКБ уже столкнулись на испытаниях У43 – "спарки" перехватчика с фонарем кабины практически такой же конструкции. Там проблему удалось частично решить изменением остекления откидной части фонаря и конструкции заголовника кресло передней кабины, а также смещением приборной доски и доработкой стекла между летчиками в задней. На первых Су-7У поступили иначе (более объемистый заголовник кресла КС-4 не позволял его "урезать"), "раздув", насколько это было возможно, остекление задней кабины. Фонарь приобрел непропорциональные формы. Но это не устранило проблему.

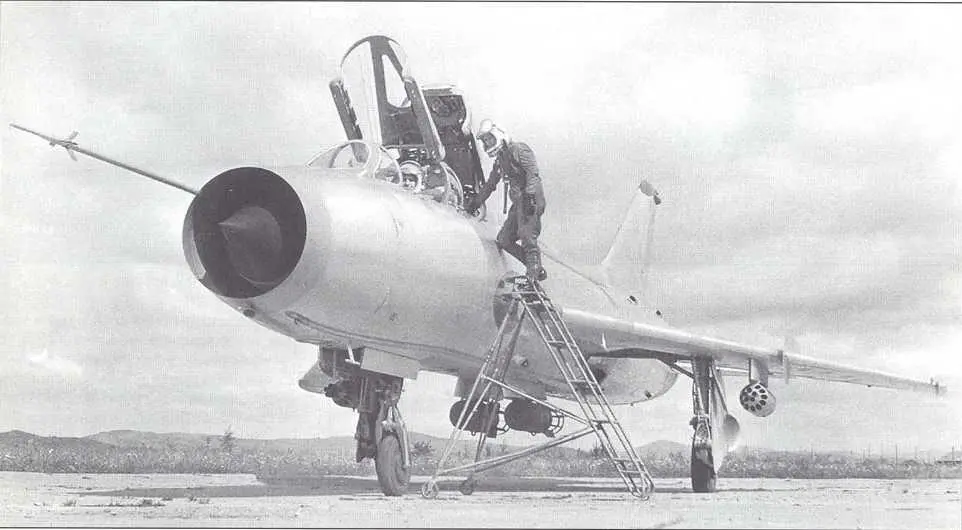

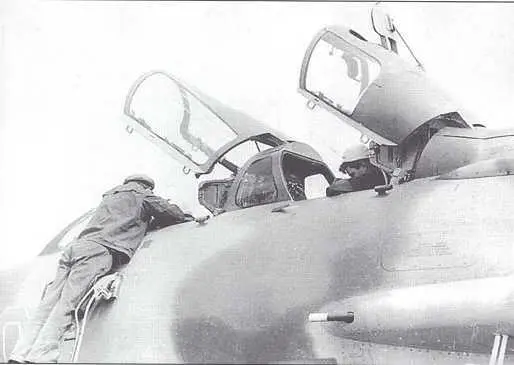

В отличие от одноместных семерок фонари кабин Су7У поднимались вверх при - фото 44

В отличие от одноместных "семерок", фонари кабин Су-7У поднимались вверх при помощи пневмоцилиндров. Перископ кабины инструктора находится в выпущенном положении.

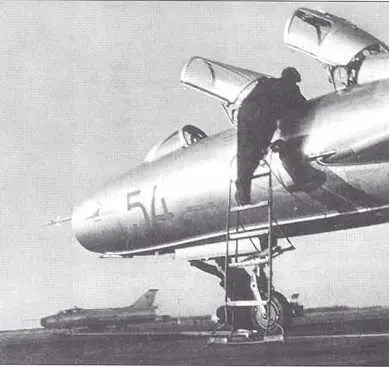

Подготовка этого Су7У Ейского ВВА УЛ будет выполнена без замечаний Перед - фото 45

Подготовка этого Су-7У Ейского ВВА УЛ будет выполнена без замечаний! Перед бортовым номером «спарки» виден знак "Отличный технический экипаж".

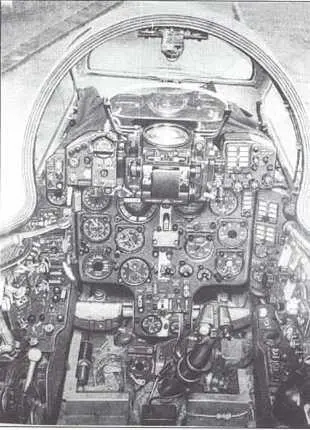

Передняя кабина самолета Су7У Изза дефицита спарок Су9У во многих - фото 46

Передняя кабина самолета Су-7У

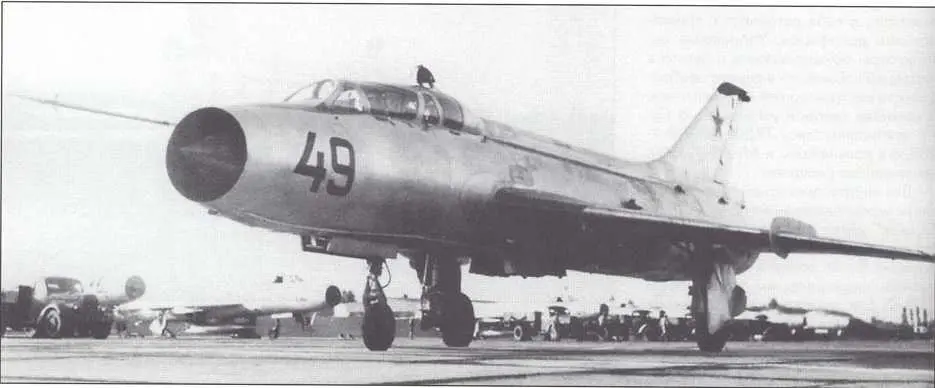

Изза дефицита спарок Су9У во многих полках ПВО страны для учебных задач и - фото 47

Из-за дефицита "спарок" Су-9У во многих полках ПВО страны для учебных задач и тренировок использовались Су-7У.
