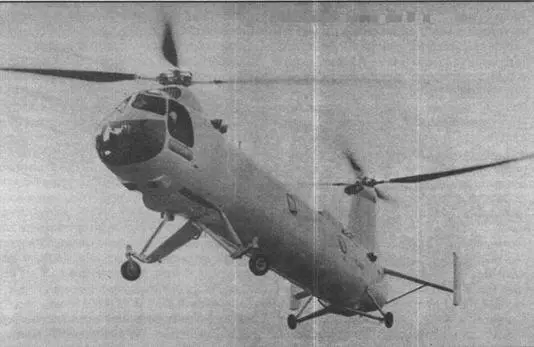

Бристоль-173 Мк.2

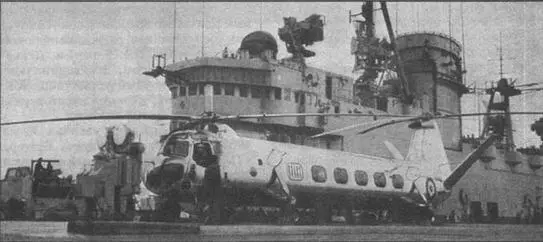

Испытания Бристоль-173 на палубе авианосца "Игл"

Посадка была выполнена с большим углом тангажа, поэтому хвостовая часть фюзеляжа серьезно пострадала. Предпринятая в середине августа вторая попытка оказалась более успешной: вертолет медленно полетел вперед. Тем не менее, экипаж вынужден был прекратить выполнение полетного задания из- за сильной раскачки по крену. Первый раз Хоусгуду и Тёрнеру удалось пролететь на небольшой высоте вдоль всей взлетно-посадочной полосы 20 августа. 22 августа такой полет повторили, а 24 числа экипаж отважно вылетел за пределы аэродрома. Вертолет успешно сделал круг радиусом в несколько километров. По мнению старшего летчика- испытателя именно 24 августа 1952 г. вертолет Бристоль-173 совершил свой первый полет: "Теперь мы можем попасть из пункта А в пункт В".

Прототип "Бристоль-173" Mk.l имел броскую "пассажирскую" окраску и гражданский регистрационный код "G- ALBN".

Второй прототип получил обозначение Бристоль 173 Мк.2, он совершил первый полет 31 августа 1953 г. Инженеры ОКБ Яковлева немало помучились с хвостовым оперением Як-24, пытаясь добиться приемлемой устойчивости и управляемости вертолета. Те же проблемы решали их коллеги с фирмы Бристоль. Первый прототип 173-й модели имел V-образный стабилизатор, второй – получил две пары небольших крыльев, одно – ближе к передней части фюзеляжа, второе – к задней. Получился своего рода биплан-тандем. Два крыла поставили еще и с прицелом поднять максимальную скорость полета и увеличить грузоподъемность машины. Задние плоскости имели на концах шайбы. На втором прототипе выполнили большой объем экспериментальных полетов с целью исследования устойчивости и управляемости в зависимости от изменения конфигурации и формы стабилизирующих аэродинамических поверхностей. Хафнер с удовлетворением отметил резкое улучшение стабильности вертолета в полете. Бристоль-173 Мк.2 потерпел аварию в конце 1956 г. Вертолет восстанавливать не стали, программа испытания была продолжена на первом прототипе. К этому времени Mk.l получил стабилизатор по типу установленного на второй машине.

Заинтересованность в вертолете большой для того времени грузоподъемности еще в 1950 г. проявили Королевские военно-морские силы. Прототип Mk.l в начале декабря 1953 г. в течение трех дней базировался на авианосце "Игл", и выполнил с него несколько полетов, после чего флот заказал укороченный вариант геликоптера. Требование уменьшить длину фюзеляжа диктовалось размерами самолетоподъемника. Вертолет авианосного базирования получил обозначение Бристоль-191, однако программу разработки Бристоль-191 пришлось аннулировать в 1955 г. из-за смены приоритетов Адмиралтейства.

В 1952-53 гг. завершилась доводка 850-сильного мотора "Леонидес Майор", который и поставили на три очередных прототипа вертолета Бристоль-173: Мк.З, Мк.4, Мк.5. Прототип Мк.5 строился в варианте авианосного базирования, его рассматривали в качестве непосредственного предшественника вертолета Бристоль-191. Постройка очередных опытных машин велась уже в рамках программы разработки вертолета Бристоль-192; помимо новых силовых установок прототипы получили и новые четырехлопастные несущие винты. Первый полет третий прототип (он имел V- образный стабилизатор по типу первой машины) выполнил 9 ноября 1956 г., а вот четвертый и пятый вертолеты достраивать не стали. Эти "птицы", также как и два фюзеляжа незаконченных вертолетов Бристоль-191, использовались в различных наземных испытаниях: резонансных, отработки системы управления, конструкции синхронизирующего вала.

Опышный вертолет Бристоль-192

Важнейшим отличием вертолета Бри- столь-192 от предшественников стала установка двух турбовальных двигателей Нэпир "Газель" NGa.2. Первый полет прототип совершил 5 июля 1958 г. Машина была полностью окрашена в белый цвет и имела регистрационный код "XG-447".

Вертолет "Бристоль-192" построен по двухвинтовой продольной схеме.

Фюзеляж – цельнометаллический, типа полумонокок; силовой набор образован Z-образными стрингерами и шпангоутами. В носовой части расположена двухместная кабина экипажа, летчик располагается справа, второй пилот – слева; спинка кресла второго летчика выполнена откидной. Оба рабочих места снабжены всеми необходимыми органами управления вертолетом. Приборная доска скомпонована таким образом, чтобы показания основных приборов считывались с обоих рабочих мест. С обоих бортов кабины имеются дверцы, которые открываются поворотом вверх.

За кабиной находится отсек переднего турбовального двигателя и передний топливный бак.

Среднюю часть фюзеляжа занимает грузовая кабина с двумя иллюминаторами по каждому борту. Размеры кабины: длина 7,4 м, ширина 1,6 м, высота 1,5 м. В правом борту имеется грузовая дверь, в левом – аварийный люк. Дверь открывается вверх и может фиксироваться в откинутом положении. С внутренней стороны двери смонтированы лебедка грузоподъемностью 270 кг и поисковый прожектор. Между грузовой и пилотской кабинами имеется узкий проход с левой стороны двигательного отсека. Вдоль бортов грузовой кабины установлены откидные сиденья для 18 десантников. На перегородке между грузовой кабиной передним двигательным отсеком закреплено сиденье борттехника. Фюзеляж завершается высоким пилоном-килем несущего винта.

Вертолет оснащен двумя турбовальными двигателями Нэпир "Газель" взлетной мощностью по 1650 л.с. (номинальная мощность 1300 л.с., крейсерская мощность – 920 л.с.). Двигатели установлены вертикально непосредственно перед передним и задним несущими винтами. Передний двигатель наклонен вперед на 7°, задний – назад на 15°. Ось вала переднего двигателя параллельна валу переднего несущего винта, разница между наклоном осей задних двигателя и несущего винта компенсируется конической шестерней. Воздухозаборники двигателей в виде эллип- сообразных отверстий расположены на нижней поверхности фюзеляжа в выпуклых съемных панелях. Вертолет обладает способностью совершать горизонтальный полет на одном работающим двигателе.

Несущие винты – четырехлопастные. Передний несущий винт вращается против часовой стрелки (если рассматривать вид в плане), задний – по часовой стрелке. Трапециевидные в плане лопасти изготовлены из дерева, дина хорды лопасти у комля 0,635 м, на конце – 0,395 м. Втулки несущих винтов имеют вертикальные и горизонтальные шарниры.
