БПЛА Х-45А выполнен по схеме "бесхвостка" без вертикального оперения. Он имеет стреловидное крыло размахом 10,37 м; длина аппарата равна 8,23 м. Аппарат оснащен одним малогабаритным ТРДЦ Ха- ниуэлл F124 тягой 2860 кгс. На верхней части фюзеляжа расположен воздухозаборник треугольной формы. Максимальная взлетная масса БПЛА составляет 6810 кг. Внутри фюзеляжа, по его бокам, находятся два отсека для размещения вооружения, хотя на начальных этапах летных испытаний в них будет размещаться контрольное оборудование. Оба отсека рассчитаны на нагрузку массой 1360 кг.

В настоящее время фирма Боинг ведет разработку БПЛА Х-45В, который будет иметь увеличенные размеры и ТРДЦ Дженерал Электрик F404-GE-102D тягой около 4700 кгс, представляющий собой вариант двигателя, используемого на палубных истребителях Боинг F/A-18 и ударных самолетах Локхид Мартин F-l 17. Расчетная масса пустого БПЛА 6,35 т, масса топлива 2,45 т и масса боевой нагрузки 3,18 т. БПЛА Х-45В имеет крейсерскую скорость, соответствующую числу М = 0,85 на высоте 12200 м. По словам представителей фирмы Боинг, аппарат Х-45В "почти полностью соответствует предполагаемому серийному БПЛА". Его потенциал будет существенно шире, чем у аппаратов Х-45А. Есть надежда, что именно БПЛА X- 45В даст ответ относительно реальных возможностей боевых беспилотных аппаратов.

Фирма Боинг по другому контракту с DARPA и ВМС ведет разработку экспериментального палубного БПЛА по программе UCAV-N.

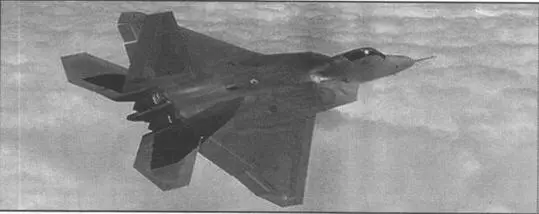

Предсерийный F-22A во время испытаний

Представители фирмы Локхид Мартин и ВВС сообщили, что в течение почти 1900 летных часов испытаний опытных истребителей пятого поколения Локхид Мартин F- 22А "Рэптор", проведенных к концу апреля 2002 г., были зафиксированы кратковременные явления бафтинга вертикального оперения под воздействием вихревых жгутов, сходящих с передних кромок воздухозаборников двигателей при выполнении некоторых эволюции, Суммарное время регистрации бафтинга составило свыше 30 мин. Попытки воссоздать условия полета, при которых возникал бафтинг, пока не удались. В связи с этим фирма Локхид Мартин проводит дополнительные летные испытания истребителей для окончательного выявления условий, приводящих к появлению бафтинга. Результаты, полученные в ходе этих испытаниях, будут готовы, вероятно, через несколько месяцев.

Тем не менее комиссия из представителей ВВС и промышленности уже разработала несколько технических мероприятий по устранению бафтинга. К ним относятся:

установка "малозаметного" аэродинамического гребня, который должен разрушать вихри, вызывающие бафтинг, либо до их появления на хвостовом оперении, либо сразу после схода с него. Это предложение является наименее приемлемым, так как потребуется определять все летные характеристики самолета с установленным гребнем;

корректировка положений рулей поворота на режимах, которые могут привести к бафтингу, с целью разрушения вихрей. Это, возможно, потребует доработки конструкции приводов рулей и введения демпфирования для уменьшения нагрузок на конструкцию самолета.

Предполагается, что потенциально опасный режим появления бафтинга встречается крайне редко, в связи с чем можно ограничиться регулярным осмотром состояния поверхностей вертикального оперения. При этом подчеркивается, что диагностическая аппаратура самолета уже в настоящее время может фиксировать все случаи возникновения бафтинга.

Положительную роль в устранении бафтинга может сыграть запланированная на ближайшее будущее программа увеличения конструктивной прочности вертикального оперения самолетов, для того чтобы они могли совершать более интенсивные'эволю- ции по крену с грузами на внешней подвеске. Эта программа подразумевает, в частности, замену лонжеронов килей (титановые на цельнокомпозиционные).

По словам руководителя программы создания истребителя F-22A Ричарда Риардена (Richard Rearden), проблема бафтинга не угрожает разработке самолета, но тем не менее к ней следует относиться серьезно. Статистический прогноз показывает, что в течение своего жизненного цикла самолет F-22A будет находиться на режимах, способных вызвать бафтинг, в течение пример но 2% летного времени.

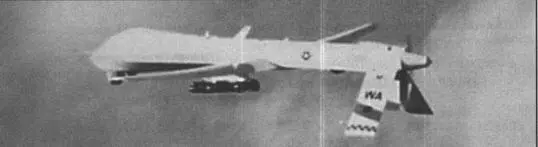

Вооруженный ракетами "Хеллфайр" БПЛА "Предейтор" применялся в Афганистане. БПЛА эксплуатировали сотрудники ЦРУ и испытатели ВВС.

В настоящее время ВВС США завершают оценочные испытания двух разведывательных БПЛА Дженерал Атомикс "Предейтор" В (см. рисунок), полученных в декабре 2001 г. В отличие от серийных БПЛА RQ-1А "Предейтор" с поршневым двигателем беспилотные аппараты "Предейтор" В оснащены одним ТВД, в результате чего они могут летать на высоте 14 500 м со скоростью 410 км/ч. Это обеспечивает им более надежную защиту от поражения зенитными средствами ПВО. Аппарат "Предейтор" В имеет взлетную массу 1360 кг и несет целевую нагрузку массой 340 кг. Новый БПЛА оснащен комплексом ведения видовой разведки в реальном масштабе времени, в состав которого входит цифровая телекамера с высокой степенью разрешения.

По утверждению представителей фирмы Дженерал Атомикс, БПЛА "Предейтор" В после соответствующей доработки может использоваться в качестве носителя высокоточного авиационного оружия, например противотанковых управляемых ракет AGM- 114 "Хеллфайр", ракет класса воздух – поверхность AGM-65 "Мейврик", противорадиолокационных ракет AGM-77 HARM, планирующих корректируемых авиабомб AGM-154 JSOW, ракет класса воздух- воздух малой дальности А1М-9 "Сайдуиндер" и средней дальности AIM-120 AMRAAM, а также свободнопадающих кассетных бомб.

Средства поражения предполагается размещать на шести узлах внешней подвески (БПЛА RQ-1A "Предейтор" имеют только два подкрыльных узла подвески, предназначенных для ПТУР "Хеллфайр"). При этом следует учитывать, что существующие образцы оружия, которые может нести высотный БПЛА "Предейтор" В, имеют ряд эксплуатационных ограничений. В частности, ракеты "Хеллфайр" не могут использоваться на летательных аппаратах, с высотой полета более 10 000 м из-за температурных, ограничений. В связи с этим предлагается на, БПЛА "Предейтор" В использовать более совершенное вооружение. Например, фирма Локхид Мартин исследует возможность применения перспективных сверхлегких крылатых ракет LOCAAS и усовершенствованных вариантов ПТУР "Хеллфайр", обладающих большей дальностью и спос- рбных запускаться на больших высотах. Фирма Рейтеон рассматривает возможность оснащения БПЛА управляемыми ракетами воздух- воздух "Стингер".
