Фирма «Локхид Мартин» приняла трудное решение ограничить массу вооружения, размещаемого в каждом из двух грузоотсеков СКВВП F-35B, 450 килограммами. При этом по своей геометрии грузоотсек «по-прежнему будет удовлетворять требованиям заказчиков». Эта беспрецедентная мера позволила наконец в целом решить проблему перерасхода массы конструкции и привести ее к требуемым значениям. Ранее, согласно требованиям основных заграничных заказчиков СКВВП – ВВС и флота Великобритании, самолет должен был нести вооружение калибром до 900 кг. Представитель «Локхид Мартин», однако, подчеркнул, что самолет все еще способен нести оружие этого калибра, правда, лишь на внешней подвеске, что будет повышать его радиолокационную заметность. Требования КМП США изначально были более скромными – согласно им, самолет должен был нести на внутренней подвеске оружие калибром до 450 кг. Лишь позднее, в рамках программы дальнейшего улучшения ЛТХ самолета, КМП выдвинул требования об увеличении калибра оружия до 900 кг, как и на вариантах самолета с обычным взлетом и посадкой, что увеличивало коэффициент общности всех трех вариантов. В результате принятия решения об уменьшении калибра оружия на СКВВП эта характеристика вновь ухудшится.

Несмотря но то, что проблема перетяжеления вариантов сухопутного и палубного базирования стоит не так остро, большинство массосберегаю- щих модификаций и изменений будут внесены и в их конструкцию.

В результате продолжавшихся более двух лет работ по уменьшению массы конструкции F-35 был предпринят ряд мер не только по перепроектированию конструкции самолета, но и по изменению технологии его сборки-в частности, с целью экономии 360 кг массы конструкции было решено отказаться от упрощенного метода сборки планера. Масса пустого самолета (согласно заявлению представителя фирмы «Локхид Мартин») до начала работ составляла 13600 кг, через полтора года напряженной работы «команды по борьбе с весом» ее удалось уменьшить на 1180 кг. Затем ее удалось снизить еще на 225 – 270 кг с тем, чтобы удовлетворить возросшие требования по остатку топлива в баках на посадке.

Перепроектирование планера вызвало необходимость пойти на компромисс между требованиями малой за- метности и аэродинамическим совершенством, т. к. были изменены внешние формы фюзеляжа, причем правильность принятых решений необходимо было проверить продувками в АДТ, на что потребовались дополнительные средства и время. Изменения повлекли за собой довольно значительные изменения аэродинамических характеристик как на дозвуке, так и на сверхзвуке.

К нежелательным последствиям реконфигурации следует отнести снижение коэффициента общности трех вариантов самолета. Разрешенная перегрузка для СКВВП составляет 7 единиц, что позволяет применить более легкие шпангоуты и лонжероны, чем на сухопутном и палубном варианте, перегрузка для которых составляет 9. Электрогидравлические приводы механизации на СКВВП имеют меньшую мощность и массу по сравнению с палубным вариантом, которому необходимо интенсивно маневрировать на малых скоростях перед посадкой.

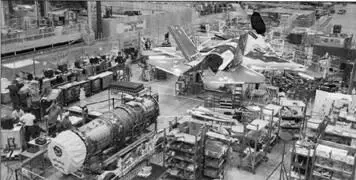

Монтаж двигателя

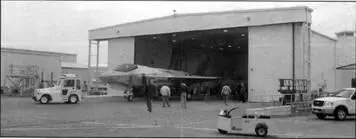

Выкатка собранного образца из цеха

Оставшееся перетяжеление было объявлено «приемлемым» в связи с «расширением рамок требований к самолету». Последнее, в частности, выразилось в пересмотре справедливости базовых положений ТТТ «но основе прагматического подхода», что, по мнению многих потенциальных заказчиков, попросту означает их подгонку под существующий самолет. Многие положения требований были выработаны исходя из опыта эксплуатации самолетов «Харриер» и оказались неприменимы к СКВВП следующего поколения.

Расчетная масса варианта СКВВП, по сообщению представителя фирмы, сейчас на 0,5% ниже, чем требовалось (не совсем понятно, исходя из какой редакции ТТТ). Программа по снижению массы планера, таким образом, оказалась весьма дорогостоящей, привела к значительному отставанию от графика работ, и, наконец, оказалась недостаточно эффективной.

КМП США намерен инициировать программу изучения возможности и способов создания самолета РЭБ для замены устаревающего морально и физически ЕА-6В «Праулер», который предполагается эксплуатировать до 2015 г.

В качестве платформы предполагается использовать F-35 в варианте СКВВП. Индекс самолета будет ЕА-35. Программа стоимостью до 1 млн. долл. рассчитана на 1 год. Несмотря на скромную стоимость, она может иметь далеко идущие последствия. В частности, в случае если она принесет положительные результаты, уже в 2008 ф. г. может быть значительно увеличено финансирование НИОКР по тематике систем РЭБ. В то же время использование в качестве платформы именно СКВВП, а не сухопутного либо палубного варианта F-35 накладывает на габариты и массу целевого оборудования значительно более суровые ограничения, ибо именно этот вариант перспективного истребителя был наиболее перетяжелен. К тому же ЕА-35 – одноместная машина, что подразумевает максимальную автоматизацию бортового комплекса.

Кстати, на более ранних проработках перспективного самолета РЭБ на базе F-35B предполагалось превратить самолет в двухместный, отказавшись от укороченного взлета и вертикальной посадки, и разместить на месте шахты подъемного вентилятора рабочее место оператора системы РЭБ.

В отличие от четырехместного «Праулера», ЕА-35 будет иметь дело с гораздо большим числом источников радиоэлектронного излучения на и над полем боя, что еще более повышает требования к автоматизации бортового комплекса РЭБ. В связи с этим подход КМП к его проектированию будет радикально отличаться от того, который принят для комплекса РЭБ флотского перспективного самолета ЕА-18 «Траулер», на котором установлен глубоко модернизированный комплекс РЭБ ICAP 3 с архитектурой, ныне использующейся на «Праулере».

Комплекс, предназначенный для установки на ЕА-35, с еще не определенной конфигурацией, будет иметь принципиально новую архитектуру, с новой системой датчиков и излучающими элементами. До сих пор неясно, будет ли вся аппаратура РЭБ размещаться внутри планера или все же потребуется применение подвесных контейнеров, что неизбежно скажется негативно на заметности самолета.

Впрочем, если система РЭБ начинает работать, она неизбежно генерирует мощные потоки радиоэлектронного излучения, демаскирующие ее носитель. Возможно, структура комплекса будет модульной, тот или иной модуль будет устанавливаться в зависимости от специфики боевого задания. В качестве одного из его элементов может быть использовано штатная БРЛС самолета, имеющая возможности по ведению РЭБ против вражеских источников радиолокационного излучения, причем с достаточно высокой мощностью, правда, в узком диапазоне частот.
