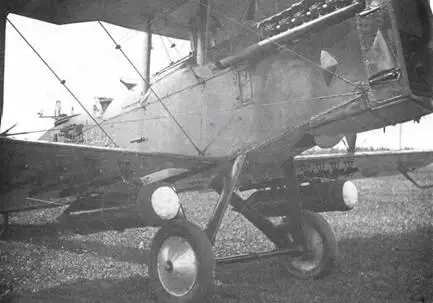

Под крылом Р-1 – два опытных металлических зимних авиабуса, сбрасывавшихся с бреющего полета на снег

Полученный опыт группа Запано- ванного использовала позже при разработке систем дозаправки других самолетов.

Для Р-1 разрабатывали первые десантные подвески, специальные мешки и короба. Так, именно на нем испытывали «картонажный авиасбрасыватель» – сигару из плотного картона с контейнером для парашюта Г-2 на одном конце. В него упаковывались шесть винтовок или цинки с 5000 патронов. Альтернативой являлся грузовой мешок Г-3, тоже с парашютом. В него можно было уложить три 76-мм снаряда или три ручных пулемета ДП или три ящика с пулеметными лентами. Еще большей емкостью обладал комплект на базе грузового парашюта типа ЗА. Он включал несколько видов цилиндрических контейнеров для грузов разных типов весом до 60 кг. В один контейнер могли войти четыре пулемета «Льюис» или шесть ДП, 64 гранаты, семь 76-мм снарядов. Предусматривались баки для воды, бензина и масла. В двух цилиндрах размещалась разобранная динамо-реактивная (безоткатная) пушка: в одном ствол, в другом замок, тренога и прицел. Р-1 мог нести по одному мешку или коробу с каждой стороны под нижним крылом.

В 1930 г. предлагалось переделать Р-1 в санитарный самолет. Но далее общих соображений на этот счет не ушли.

Именно на Р-1 было испытано первое устройство для прокладки телефонных линий с воздуха. Самолет сбрасывал с парашютом полевой телефонный аппарат и с высоты 100 м начинал разматывать с катушки провод; в конце с машины сбрасывали второй аппарат. 1 января 1931 г. таким способом проложили линию длиной 2,5 км.

Известный изобретатель П.И. Гроховский в НИИ ВВС спроектировал и построил специальный вариант Р-1 для тренировки в воздушной стрельбе, названный «Воздушный полигон». Переоборудованный самолет нес в общей сложности шесть полотняных рукавов и шесть фанерных мишеней, которые могли выпускаться в разной последовательности. Общий вес дополнительного оборудования составлял 84 кг. На испытаниях сделали четыре полета. Скорость самолета упала на 40-50 км/ч. Кроме того сочли, что конструкция недостаточно прочна, а тросы, на которых тянули мишени, слишком коротки.

В январе 1930 г. на Р-1 летного отряда НИХП испытывали выливные приборы К-3. Летал пилот М. Васильев. 7 января самолет потерпел аварию на аэродроме Ухтомская под Москвой. В том же году другой прибор, ВАП-4 емкостью 80 л, приняли на вооружение для Р-1. Это оружие предназначалось для «поражения живой силы противника и заражения местности с налаженным валовым производством». Но нет никаких сведений, что ВАП-4 поступили в строевые части. По-видимому, выливные приборы на Р-1 подвешивали только при экспериментах, в частности на полигоне в Шиханах. Там на 15 февраля 1932 г. в состав 36-го химотряда входили три Р-1.

В ноябре 1930 г. на Р-1 испытывали необычное оружие: «приборы» инженера Майзеля. Это были маленькие беспилотные самолеты без мотора, но с воздушным винтом. Энергию для вращения винта давал маховик, перед запуском раскручивавшийся до 18 000 об/мин с помощью ветряка и повышающего редуктора на самолете-носителе. Раскрутка занимала 5-6 мин. Планер аппарата был деревянным, обшивка – фанерная. Майзель разработал два семейства «приборов» – ЗАМ, способных некоторое время лететь горизонтально, и ПБМ, летевших со снижением. Первые предназначались для поражения воздушных целей, вторые – наземных. Дальность полета колебалась от 2500 до 6000 м. Никакой системы наведения и управления «приборы» не имели – конструктор полагался на свойства маховика-гироскопа. Головные части у этих крылатых снарядов были разными – осколочными, фугасными, зажигательными и химическими. У ЗАМ, например, предусматривался подрыв маховика, создававший стену осколков в площади его вращения; так собирались поражать дирижабли. Вес опытных образцов ЗАМ и ПБМ равнялся приблизительно 50 кг, в том числе около 20 кг взрывчатки.

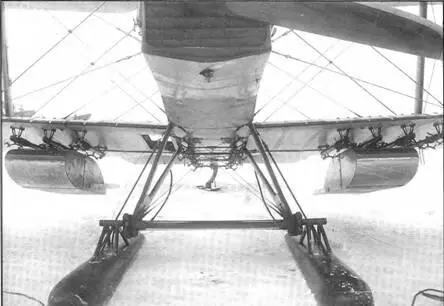

На балках бомбодержателей под нижним крылом – бензиновые баки, сбрасывавшиеся с парашютами, июль 1932 г.

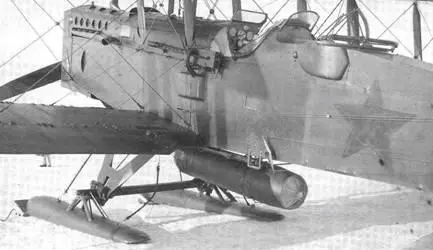

Под фюзеляжем Р-1 – «грузовой парашют» (сбрасываемый с парашютом грузовой контейнер) конструкции Благи на

«Воздушный полигон» П. И. Гроховского, 1929 г.

Пуски крылатых снарядов производились со специально оборудованного Р-1 («ЗАМоносца») на полигоне под Евпаторией. Самолет поднимал один «прибор». Летал известный испытатель А. Залевский. Он выпустил около десятка ЗАМ и ПБМ с разных высот. Кустарное качество изготовления привело к невысокой точности стрельбы. Два снаряда значительно отклонились от траектории и упали близ населенных пунктов. Один ЗАМ при сбросе попал под раскруточный ветряк. В результате ветряк разлетелся, но его лопасти успели повредить механизм, и винт снаряда не включился.

В дальнейшем различные варианты ЗАМ и ПБМ испытывали на самолетах Р-5, но довести до требуемых заданием характеристик не смогли.

На Р-1 в июле 1930 г. испытывали 76-мм динамореактивную (безоткатную) пушку АПК-1 конструкции Курчевского. Ее поставили на нижнем крыле. Возле дула размещался магазин на 10 снарядов. Перезарядка осуществлялась тросом из кабины. Поднять машину в воздух не решились, стреляли на земле – и правильно поступили. После первого же выстрела лопнуло полотно на стабилизаторе и фюзеляже, после второго расщепилась стойка стабилизатора, треснула его нервюра, и получил повреждения руль высоты.

Р-1 стал первым советским самолетом, оснащенным двигателем с турбонаддувом. Впервые речь о покупке за границей турбокомпрессора для «Либерти» и испытании его на Р-1 зашла еще в мае 1925 г. В ноябре 1926 г. на заводе «Икар» инженером И.И. Виноградовым был разработан первый отечественный проект турбонагнетателя для М-5. Но он так и остался на бумаге; сомнительно, чтобы советская промышленность в те годы могла изготовить подобное устройство. Первый образец пришел к нам из-за границы. В 1935 г. в НИИ ВВС на одну машину установили купленный в США турбокомпрессор «Дженерал электрик». Нагнетатель предназначался для «Либерти» и подогнать его к М-5 не составило особой проблемы. В этой работе участвовали сотрудники НИИ ВВС и ЦИАМ, руководил ей военный инженер Павлючук.

Турбонагнетатель прикрепили к подмоторной раме. Обшивку фюзеляжа у выхлопных патрубков прикрыли стальным листом с асбестовой прокладкой. Пришлось также внести изменения в капотирование. Вес мотоустановки увеличился на 60 кг.
