Активная радиолокационная головка самонаведения одной из ракет захватила «Шеффилд» на дистанции 12- 16 км, высота ее полета снизилась до 2-3 м. Визуально ракету заметили лишь за 6 с до попадания в корабль. Ракета пробила борт на 1,8 м выше ватерлинии, но внутри корпуса не взорвалась – не сработал контактный взрыватель замедленного действия. От остатков ракетного топлива загорелись электрические кабели и краска. Отсек быстро наполнился ядовитым дымом, создалась реальная угроза взрыва ракет и артиллерийского боезапаса. После пяти часов безрезультатной борьбы с пожаром экипаж покинул корабль.

Вторую ракету с фрегата «Плимут» обнаружили заблаговременно – за 40 с. Завесой из дипольных отражателей были созданы пассивные помехи, которые увели ракету в ложном направлении.

Самым крупным кораблем, потопленным управляемой ракетой после 1945 г., оказался британский авиатранспорт «Атлантик Конвейер», переоборудованный перед войной из гражданского контейнеровоза.

25 мая пара самолетов «Супер Этандар» вылетела с авиабазы в Рио-Гранде и взяла курс на северо-восток, затем довернула на восток, произвела дозаправку топливом от самолета С-130 и, следуя в южном, а затем в западном направлении, вышла в район маневрирования авианосного соединения на высоте 30 м со стороны, с которой меньше всего ждали нападения. Наведение на цель производилось с самолетов С-130

На дальности 80 км от предполагаемого местонахождения соединения аргентинские летчики обнаружили авианосец «Гермес» в окружении других кораблей. Осуществив пуск ракеты с дистанции 48 км от цели, самолеты сразу же ушил в сторону континента на предельно малой высоте. В это время англичане с кораблей и поднятых в воздух вертолетов выставили помехи – дипольные отражатели. Дезориентированные помехами ракеты захватили находившийся в 6 км от авианосца «Атлантик Конвейер» и потопили его вместе с находившимися на борту 15 вертолетами «Уэссекс» и «Чинук».

30 мая самолет «Супер Этандар» выпустил 2 ракеты «Экзосет» по английскому авианосцу «Инвинсибл». Корабли охранения и вертолеты поставили завесы в виде облаков из дипольных отражателей, в результате чего обе ракеты сбились с курса и упали в море.

17 мая 1987 г иракский истребитель «Мираж» выпустил 2 ракеты «Экзосет» по американскому фрегату «Старк». Обе ракеты попали в борт фрегата, но взорвалась только одна. Тем не менее фрегат был тяжело поврежден. Американские эксперты отметили, что будь это в штормовой Атлантике, а не в штиль в Персидском заливе, то фрегат неминуемо бы затонул. Любопытно, что в этот период США флиртовали с Ираком, поэтому оставили инцидент без последствий, приняв иракскую версию об ошибке пилота.

В 1976 г. на вооружение морской авиации ФРГ была принята противокорабельная ракета «Корморан».

Ракета имеет нормальную самолетную аэродинамическую схему с крестообразным крылом и рулями управления. Длина ракеты 4,4 м. Диаметр корпуса 340 мм Размах крыла 1,0 м. Максимальная скорость 0,9 М. Дальность стрельбы до 30 км. Стартовый вес ракеты 660 кг. Вес фугасной боевой части 160 кг.

Стрельба ракетами «Корморан» может производиться двумя способами.

При первом из них координаты обнаруженной цели заранее вручную вводят в вычислительную инерциальную навигационную систему ракеты На курсе сближения РЛС самолета не включается, наведение осуществляется вычислителем. Атакующий самолет летит на высоте около 30 м Для предварительного уточнения координат цели он выполняет кратковременный маневр с набором высоты и одновременным включением РЛС. Уточненные параметры движения цели автоматически вводятся в вычислитель инерциальной системы.

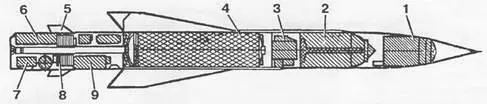

Компоновочная схема УР «Корморан»: 1 – активная радиолокационная головка самонаведения; 2 – боевая часть с предохранительно-исполнительным механизмом; 3 -инерци- альная платформа (включает гировертикаль, блок гироскопов, реле времени); 4 – твердотопливный двигатель (на корпусе расположены консоли крыла и подвесные устройства); 5 – рули, 6 – вычислитель; 7 – радиовысотомер; 8 – привод рулей; 9 – батареи электропитания

После выхода на боевой курс летчик повторно набирает высоту и снова включает РЛС для окончательного уточнения координат цели. Пуск ракеты может быть выполнен как до входа в зону ПВО корабля (обычно на дальности 20 км и с высоты 30 м), так и после выхода из нее. В последнем случае носитель мгновенно выполняет противоракетный маневр и выходит из зоны действия огневых средств противника

После пуска ракета разгоняется стартовыми ускорителями до сверхзвуковой скорости (время работь ускорителен менее 1 с), которая вскоре уменьшается. Полет на высоте около 15 м контролируется радиовысотомером На маршевом участке траектории осуществляется предварительное наведение ракеты инерциальной системой с отклонением в пределах накопленной ошибки.

В нескольких километрах от цели включается активная головка самонаведения и начинается участок радиолокационного поиска Головка самонаведения может обнаружить надводную цель при волнении моря до шести баллов и обеспечить наведение при выполнении маневра уклонения в условиях радиоэлектронной борьбы

В зарубежной прессе сообщалось, что в ходе летных испытаний ракеты «Корморан» поражали цели при высоте волн более 3,5 м. На участке самонаведения высота полета снижается до 2-3 м, что обеспечивает прямое попадание ракеты в борт корабля.

Второй способ обеспечивает меньшую заметность самолета, поскольку пуск ракеты производится с использованием оптического прицела.

После визуального обнаружения цели параметры ее движения вводятся в бортовую систему управления. После захвата цели аппаратурой головки самонаведения выполняется пуск ракеты, а самолет-носитель осуществляет противозенитный маневр и выходит из зоны действия ПВО атакуемого корабля Ракета сразу снижается до высоты 2-3 м, инерциальная система работает только по командам гогювки самонаведения.

Сравнительно малую дальность полета ракеты «Корморан» специалисты ФРГ объясняют тем, что она рассчитана на применение в ограниченных по размерам районах Балтийского и Северного морей, в частности в пред- проливной и проливной зонах.

В 1987 г. на вооружение поступила новая модифика ция ракеты – «Корморан» Мк.2 с усовершенствованной системой наведения

Ракетами «Корморан» первоначально вооружались истребители-бомбардировщики F-104 «Старфайтер», а затем истребители-бомбардировщики «Торнадо».
