Принятие противорадиолокационной ракеты ARF на вооружение ожидается не ранее 2005 г. В качестве носителей могут использоваться практически все тактические истребители ВВС и ВМС Франции, в том числе «Мираж» 2000 и «Рафаль».

До 1967 г СССР был бесспорным лидером в области управляемых противокорабельных ракет как воздушного, так и корабельного базирования.

Точнее можно сказать, что таких ракет ни у кого, кроме СССР до 1967 г. практически не было. Единственное исключение, пожалуй, представляла Швеция, имевшая ракеты типа «Робот». Кроме того, при желании к противокорабельным ракетам можно причислить тактические универсальные ракеты «Буллпап», «Норд» и др.

Бум в области противокорабельных ракет начался на Западе в конце 1967 г. 21 октября 1967 г. египетские катера запустили 4 советские ракеты П-15 по израильскому эсминцу «Эйлат», и все 4 попали в цель, хотя для его потопления хватило бы и одной. Один западный военно- морской теоретик заявил, что этот бой «провозгласил новую эру в войне на море».

В последние 10-15 лет на вооружение ВВС и ВМФ стран Запада поступило не менее двух десятков различных противокорабельных ракет. Эти ракеты имели 2 характерных отличия. Во-первых, они все, за исключением разве что американских ракет «Томагавк», не имели тяжелых боевых частей (весом свыше 250 кг), а обычно их вес не превышал 150 кг. Это было связано с тем, что в отличие от советских ракет, главной целью которых являлись авианосцы, западные ракеты должны были поражать цели от катеров до эсминцев и фрегатов включительно.

Во-вторых, особенностью западных противокорабельных ракет была их дозвуковая маршевая скорость.

Разработка противокорабельной ракеты «Гарпун» велась фирмой «Макдоннелл-Дуглас» с начала 1970-х гг. Было создано 4 основных варианта ракеты «Гарпун»: RGM-84 для надводных кораблей; VGM-84 для подводных кораблей; AGM-84 для самолетов; RGM-84 для береговой обороны. Принципиальным отличием самолетного варианта AGM-84 от прочих было отсутствие стартового ускорителя.

Ракета «Гарпун» имеет нормальную аэродинамическую схему, унифицированный фюзеляж, складывающееся крестообразное крыло и такие же рули. Крыло трапециевидное в плане с большой стреловидностью по передней кромке и с малым удлинением для размещения в контейнере.

Планер изготовлен из алюминиевого сплава и разделен на 4 отсека: головной, боевой части, маршевого двигателя, хвостовой. Длина ракеты AGM-84 составляет 3,8 м, диаметр корпуса 340 мм, размах крыла 0,9 м. Стартовый вес 520 кг. Вес фугасной боевой части 227 кг. Максимальная скорость полета 300 м/с. Дальность стрельбы от 13 до 120 км.

Активная радиолокационная головка самонаведения, обладающая высокой разрешающей способностью, работает в диапазоне частот 15,3-17,2 ГГц. Вес головки самонаведения 34 кг, мощность в импульсе – 35 кВт. Помехозащищенность ее от средств радиоэлектронного подавления обеспечивается быстрой сменой частоты по случайному принципу в широком диапазоне. В режиме поиска и слежения плоская фазированная антенная решетка с электромеханическим управлением может сканировать в вертикальной и горизонтальной плоскости в пределах -45°. Ширина полосы обзора 34 км. Включение головки самонаведения производится на дальности 10 км от цели.

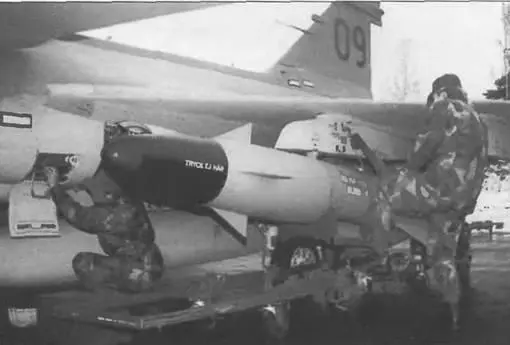

Противокорабельная ракета RBS-15 (Швеция)

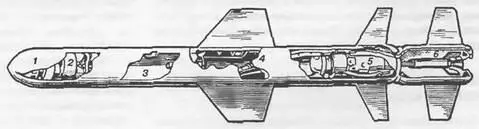

Крылатя ракета «Гарпун»: 1 – корпус ракеты с несущими и рулевыми плоскостями; 2 – система управления (автопилот, головка самонаведения, радиовысотомер); 3 – боевая часть; 4 – топливный бак (керосин); 5 – маршевый двигатель; 6 – стартовый двигатель

Дальность обнаружения с вероятностью 0,95 при полете ракеты на малой высоте и волнении моря 5 баллов составляет: для цели типа эскадренный миноносец в ясную погоду 40 км, в дождливую – 23 км, для цели типа ракетный катер в ясную погоду – 18 км, в дождливую – 10 км.

Программный поиск по пеленгу и дальности осуществляется по командам устройства программного сканирования, управляемого, в свою очередь, цифровым вычислительным устройством блока наведения на маршевом участке траектории. Головка самонаведения работает в одном из режимов непрерывного поиска: ближнем, среднем или дальнем.

В том случае, когда известен пеленг на цель, а дистанция не определена, головка самонаведения работает с изменяемой диаграммой направленности. Для работы в этом режиме оператор перед пуском вводит в систему самонаведения значения максимальной и минимальной дальностей поражения. После включения головки самонаведения по мере приближения ракеты к цели диаграмма поиска увеличивается по ширине и глубине, а строб дальности усиливается с увеличением продолжительности полета. Если окажется, что цель не обнаружена, по сигналу программного блока взрыватель подрывает боевую часть и ракета уничтожается.

Если цель обнаружена на участке самонаведения, то сигналы от головки самонаведения и инерциальной системы поступают в автопилот, где происходит их непрерывное сравнение. По величине рассогласования сигналов производится коррекция траектории и компенсируется накопленная ошибка.

В случае постановки противником эффективных помех головка самонаведения выключается, а наведение ракеты по последним данным, поступившим от головки самонаведения, выполняет инерциальная навигационная система.

Ракета «Гарпун» оснащена маршевым (на самолетном варианте он вообще единственный) турбореактивным двигателем J402-CA-400. Вес сухого двигателя 44 кг, тяга 273 кг. Двигатель надежно работает на высоте до 12,2 км

Пуск ракеты «Гарпун» с самолета может производиться с пусковых установок AERO 65А1 базовых патрульных самолетов Р-3 «Орион», MAU-9A/1 палубных противолодочных самолетов S-3A «Викинг» и штурмовиков А-7Е «Корсар» II, а также AERO 7А1 палубных штурмовиков А-6Е «Интрудер».

Если высота и скорость полета самолета-носителя небольшие, то маршевый реактивныи двигатель начинает работать в момент пуска ракеты.

Если самолет находится на большой высоте, то маршевый двигатель ракеты не запускается до тех пор, пока ракета не достигнет определенной высоты, на которой запускается маршевый двигатель, и ракета продолжает тогда полет на маршевом участке аналогично корабельному варианту.

На вооружение надводных кораблей первые ракеты «Гарпун» RGM-84 начали поступать в 1976 г. Авиационные ракеты AGM-84 первыми получили патрульные самолеты Р-ЗС «Орион» в 1978 г
