эта ракета может применяться как днем так и ночью в простых и сложных метеоусловиях при наличии дымов и пыли над полем боя. Кроме того, при прочих равных условиях ее ГСН может захватить цель на дальности 9-12 км, т. е. почти в два раза большей, чем телевизионные головки УР AGM-65A и AGM-65B, а в зимнее время возможность ее применения снижается лишь на 10-12%, а не на 70%.

Ракета типа «Норд» AS-30AL

Ракета «Мейверик» AGM-65E разработана по заказу командования Корпуса морской пехоты США. В ней применена лазерная ГСН, разработанная фирмой «Рокуэлл» для ПТУР «Хеллфайр». Она может работать только при условии подсветки цели с земли или воздуха (кодированным сигналом). При полете самолета в район расположения цели, ГСН осуществляет поиск отраженного от нее лазерного луча. При обнаружении сигнала (на дальности 18 км) головка захватывает цель и отслеживает ее без участия экипажа. Дальность пуска ракеты при этом не зависит от размеров цели и определяется только мощностью отраженного от нее сигнала.

Управляемая ракета AGM-65E может применяться на самолете без какого-либо его переоборудования. Однако по сравнению с ракетами, оснащенными телевизионными и тепловизионными ГСИ, при которых на прицельном индикаторе наблюдается реальное изображение цели, в этом варианте на нем высвечиваются только символы.

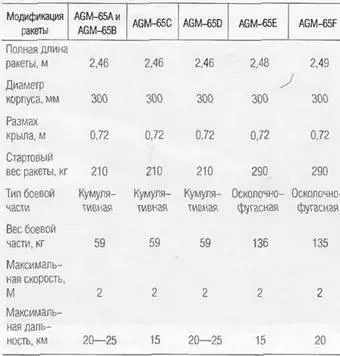

Ракета «Меиверик» AGM-65F с тепловизионной ГСН разработана по заказу командования ВМС для применения по морским целям. Она отличается от ракеты AGM-65D тем, что ее ГСН оптимизирована для поражения наиболее уязвимых точек корабля. Большая тепловая контрастность корабля на поверхности воды позволила увеличить дальность захвата цели, благодаря чему можно производить пуск ракеты с дальности свыше 9 км.

Варианты ракеты «Мейверик» были приняты на вооружение с 1970 по 1982 г. Ими оснащены самолеты F-4, F-5, F-16, F-111, А-7, А-10 и др.

К 1993 г. американская фирма «Хьюз» разработала новую модификацию YP «Мейверик» AGM-65 класса «воздух-земля», получившую условное название «Лонг- хорн». Ракета оснащена усовершенствованным двигателем, обеспечивающим максимальную дальность стрельбы до 70 км, приемником спутниковой навигационной системы НАВСТАР, инерциальной системой и радиолокационной головкой миллиметрового диапазона.

В 1962 г. на вооружение ВВС и ВМФ Франции поступила ракета «Норд» AS-20.

Ракета имела радиокомандную систему наведения и предназначалась для поражения как наземных, так и морских целей. Цель обнаруживается самолетной РЛС на расстоянии до 45 км. После устойчивого захвата цели радиолокатором летчик производил пуск ракеты и вручную удерживал ее в узком луче РЛС наведения, т. е. реализовывался метод наведения «по трем точкам».

Корпус ракеты цилиндрический с оживальной головной частью. В хвостовой части размещено крестообразное крыло малого удлинения с большой стреловидностью, которое обеспечивает хорошую устойчивость ракеты при разгоне в околозвуковом диапазоне и при изменениях положения центра тяжести по мере выгорания топлива. Поверхности крыла установлены под небольшим углом к продольной оси ракеты, благодаря чему последняя в полете медленно вращается (3 об/с). Сделано это для компенсации неравномерного горения двигателя.

Силовая установка состоит их стартового и маршевого твердотопливных двигателей. Они объединены в одном корпусе, но имеют раздельные сопла.

У ракеты отсутствуют аэродинамические рули, а управление по тангажу и курсу производится с помощью четырех дефлекторов (прерывателей потока), расположенных в струе выходящих газов маршевого твердотопливного двигателя.

Длина ракеты AS-20 – 2,6 м. Диаметр корпуса 250 мм. Размах крыла 0,79 м. Стартовый вес ракеты 140 кг. Вес осколочно-фугасной боевой части 33 кг. Ракета развивает скорость до 2200 км/ч. Дальность стрельбы максимальная, по различным источникам, от 5,6 до 6,9 км.

Параллельно с AS-20 фирма «Норд Авиэйшн» разработала более мощную ракету «Норд» AS-30 (заводской индекс Норд-5401). AS-30 также имеет радиокомандную систему наведения и конструктивно мало отличается от AS-20.

Длина ракеты AS-30 – 3,785 м. Диаметр корпуса 342 мм. Размах крыла 1,0 м. Стартовый вес 520 кг Вес осколочно-фугасной боевой части 230 кг.

В 1983 г. была принята новая модификация ракеты AS-30 – AS-30AL. Она оснащена полуактивной лазерной системой наведения, работающей в инфракрасном спектре (длина волны 1,06 мкм). Стартовый вес ракеты 520 кг Вес осколочно-фугасной боевой части 250 кг. Дальность стрельбы 15 км. Носитель ракеты – штурмовик «Супер Этандар».

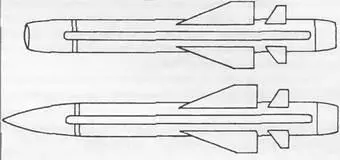

Варианты ракеты «Мартель»: AJ.168 (сверху), AS-37 (снизу)

Противорадиолокационная ракета «Шрайк»

Английская фирма «Хоукер Сиддли Дайнемикс» совместно с французской фирмой «Матра» создали ракету класса «воздух-земля» «Мартель» Ракета производится в двух вариантах – с телевизионной системой наведения (AJ.168) и в противорадиолокационном варианте с пассивной радиолокационной ГСН (AS-37).

Оба варианта имеют нормальную самолетную аэродинамическую схему Корпус ракеты цилиндрический. На нем расположено крестообразное крыло большой стреловидности Крыло треугольной формы в плане со срезанными концами, имеет чечевицеобразный профиль Позади крыла на близком расстоянии от него размещены поверхности управления.

Полная длина ракеты – 3,87/4,12 м (AJ 168/AS-37) Диаметр корпуса 0 4 м Размах крыла 1,2 м. Стартовый вес ракеты AJ.168 составляет 550 кг, а ракеты AS-37 – 520 кг. Вес боевой части 150 кг (по другим сведениям – 60 кг).

Ракета «Мартель» AJ.168 имеет радиокомандную систему наведения Слежение за целью осуществляется с помощью телевизионной аппаратуры. В головной части ракеты установлена высокочувствительная передающая телевизионная камера. На самолете-носителе размещается приемная телевизионная аппаратура с большим экраном. Летчик самолета-носителя запускает ракету в направлении цели и удерживает ее на этом курсе с помощью бортовой системы наведения При этом на самолет- носитель передается изображение местности, находящейся в поле зрения телевизионной камеры ракеты После появления цели на экране самолета-носителя наведение ракеты осуществляется радиокомандами.
