Управляемая ракета Х-29Т оснащена фугасно-про- никающей боевой частью весом 320 кг и применяется с тех же самолетов, что и ракета Х-29Л.

На выставке «МАКС-97» в г. Жуковском в 1997 г. была продемонстрирована новая модель семейства Х-29ТЕ. Эта ракета, подобно Х-29Т, имеет пассивную телевизионную систему наведения, но обладает большей дальностью стрельбы – от 3 до 30 км. Диапазон высот пуска увеличен (от 0,2 до 10 км).

Длина всех ракет типа Х-29 – 3875 мм. Максимальный диаметр корпуса 3800 мм. Размах крыла 1100 мм

Стартовый вес ракет Х-29Л и Х-29Т – 680 кг, а у Х-29ТЕ – около 700 кг. боевая часть у всех одинаковая. Вес ее 320 кг.

В 1982 г. на вооружение ВВС США поступила КР воздушного базирования AGM-86B. В процессе разработки ракета имела название ALCM.

Ракета AGM-86B оснащена ядерной боевой частью W-80 мод. 1 мощностью 200 кт, весом 123 кг и обычной осколочно-фугасной боееой частью

Система управления и наведения КР представляет собой комбинацию следующих подсистем: инерциальной, корреляционной по контуру рельефа местности (TERCOM), электронно-оптической корреляционной DSMAC (стратегический вариант с боевой частью в обычном снаряжении) или активной радиолокационной (тактический).

Инерциальная подсистема управления работает на начальном и среднем участках полета ракеты.

Корреляционная подсистема TERCOM работает на среднем и конечном участках полета ракеты.

Принцип работы подсистемы TERCOM основан на сопоставлении рельефа местности конкретного района нахождения ракеты с эталонными картами рельефа местности по маршруту ее полета. Определение рельефа местности осуществляется путем сравнения данных радио- и барометрического высотомеров. Первый измеряет высоту до поверхности земли, а второй – относительно уровня моря. Информация об определенном рельефе местности в цифровой форме вводится в бортовой компьютер, где сопоставляется с данными о рельефе фактической местности и эталонных карт районов.

Допустимая погрешность измерения высоты рельефа местности для надежной работы подсистемы TERCOM должна составлять 1 м.

В систему управления и наведения стратегических КР с обычной боевой частью включена также электронно- оптическая корреляционная подсистема DSMAC, которая позволяет существенно повысить точность стрельбы (круговое вероятное отклонение – до 10 м). В ней используются цифровые «картины» предварительно отснятых районов местности по маршруту полета КР. DSMAC начинает работать на конечном участке траектории полета ракеты после последней коррекции по подсистеме TERCOM. С помощью оптических датчиков производится осмотр районов, прилегающих к цели. Полученные изображения в цифровой форме вводятся в компьютер. TERCOM сравнивает их с эталонными цифровыми «картинами» районов, заложенными в ее память, и вырабатывает корректирующие маневры ракеты.

Активная радиолокационная ГСИ работает на конечном участке полета ракеты. В нее входят антенны с устройством сканирования, приемопередатчик и блок обработки сигналов, а также устройство опознавания «свой- чужой». Чтобы обеспечить помехозащищенность, предусматривается работа ГСН на переменной частоте, меняющейся по случайному закону.

Полная длина ракеты AGM-86B-6,31 м. Максимальный диаметр корпуса 630 мм. Размах крыла 3,65 м. Стартовый вес ракеты около 1460 кг.

Ракета AGM-86B оснащена малогабаритным турбореактивным двухвальным двухкаскадным двигателем F107-WR-100 с низкой степенью двухконтурности и смешением потоков обоих контуров в сопле. Тяга двигателя 270 кгс. Вес около 60 кг.

Скорость ракеты 805-885 км/ч. Дальность стрельбы до 2500 км. Круговое вероятное отклонение по американским данным около 30 м.

Носителями ракеты AGM-86B являются стратегические бомбардировщики В-52 (20 ракет) и В-1В (22 ракеты).

В конце 80-х – начале 90-х годов фирма «Дженерал Дайнемикс» разработала крылатую ракету AGM-129A, в которой была применена технология «стеле». Такая ракета имеет специальное покрытие и форму, наименее заметные для большинства РЛС.

Ракета AGM- 86В

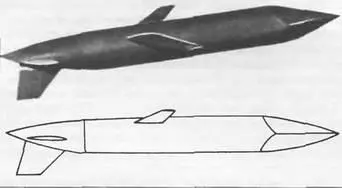

Ракета AGM-129A

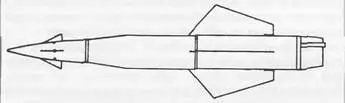

Ракета AGM-12C/D

Крылатая ракета AGM-65

Ракета типа «Мейверик»

Ракета имеет стартовый вес 1250 кг. Оснащена ядерной боевой частью весом 200 кг. Максимальная дальность стрельбы 3000 км. Круговое вероятное отклонение менее 30 м. Система наведения инерциальная, в сочетании с корреляционной по рельефу местности.

В 1993-1994 гг. ракета AGM-129A поступила на вооружение стратегических бомбардировщиков США В-52, В-1 и В-2.

Первая ракета типа «Буллпап» была принята на вооружение в 1957 г. Первоначально она имела индекс GAM-83A, позже замененный на AGM-12B.

Ракета AGM-12C оснащена более мощным двигателем LR62-RM-2 с тягой 11250 кгс. Максимальная скорость полета осталась без изменений – 780 м/с, а дальность стрельбы составила 3,5-16 км.

На базе ракеты AGM-12C специально для Вьетнама была создана ракета AGM-12E весом 770 кг. Новая модификация имеет те же габариты и двигатель. Основным отличием была кассетная боевая часть с малогабаритными осколочными элементами (бомбами). Вес боевой части составил 420 кг.

Ракеты «Буллпап» получили распространение во многих странах мира, в том числе в Турции, Дании и Норвегии.

В 70-80-х годах в США было создано шесть вариантов ракет «Мейверик» с различными ГСН, в том числе AGM-65A, AGM-65B с телевизионными; AGM-65C с лазерной; AGM-65D с тепловизионной; AGM-65E с лазерной; AGM-65F с тепловизионной. Все варианты ракеты «Мейверик» имеют одинаковую нормальную самолетную аэродинамическую схему.

Ракеты AGM-65A и AGM- 65В отличаются друг от друга тем, что на первой установлена телевизионная ГСН с углом зрения 5°, а на второй – 2,5°. Уменьшение угла зрения ГСН дает возможность обнаруживать цель и производить ее захват на большем расстоянии.

Ракета «Мейверик» AGM- 65С оснащена лазерной полуактивной ГСН.

Ракета «Мейверик» AGM- 65D оснащена тепловизионной ГСН. При ее создании преследовалась цель – преодолеть упомянутые выше ограничения. Считается, что
