Энциклопедия современной военной авиации 1945 – 2002 ч 2 Вертолеты

Ракета Х-65 проходила испытания с конца 80-х годов, но данных о ее принятии на вооружение нет.

Для поражения надводных кораблей с эффективной поверхностью рассеивания 300 м 2 на базе Х-55 создана противокорабельная ракета Х-65СЭ По своим характеристикам она отличается от Х-65 лишь дальностью стрельбы (250-280 км) и системой управления. Боевая часть ракеты кумулятивно-фугасная весом 410 кг.

Самолет-носитель (Ту-22МЗ или другой) может осуществить пуск ракеты Х-65СЭ с высоты от 0,1 до 12 км со скоростью 540-1050 км/ч по морской цели, координаты которой известны лишь ориентировочно. Пуск ракеты осуществляется по принципу «выстрелил и забыл». В заданный район ракета летит на малой высоте, управляясь инерциальной системой наведения. В предполагаемом месте нахождения цели ракета увеличивает высоту полета и начинает барражировать, включив бортовую активную радиолокационную ГСН, пока не захватит цель.

Ракета Х-65СЭ экспонировалась на выставке «МАКС-97» Данных о принятии ее на вооружение нет.

Разработка противорадиолокационной ракеты Х-58У была начата в дубненском ОК6-2-155 в середине 60-х годов

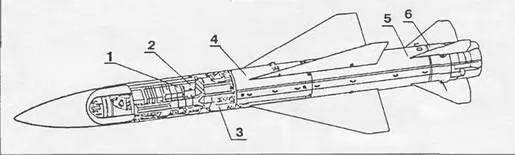

Ракета Х-58:1 – пассивная ГСН; 2 – автопилот; 3 – батарея; 4 – фугасная БЧ; 5 – двигатель (РДТТ); 6 – управляющий привод

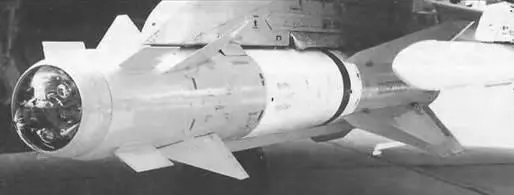

Ракета Х-59 «Овод»

Первоначально она имела индексы Х-24 и Х-28М но позже была переименована в Х-58 Серийно ракета Х-58 выпускалась в вариантах Х-58Э и Х-58У

Аэродинамическая схема ракеты Х-58 нормальная самолетная с крестообразным расположением треугольных крыльев и цельноповоротным хвостовым оперением. Длина ракеты Х-58У – 4813 мм, максимальный диаметр фюзеляжа 380 мм, размах треугольных крыльев 1170 мм.

Стартовый вес ракеты Х-58У – 640 кг, вес фугасной боевой части 150 кг.

Ракета оснащена пассивной радиолокационной ГСН, способной отслеживать РЛС в широком диапазоне частот, в том числе РЛС, работающие в прерывистом режиме излучения и с перестраиваемыми параметрами.

Пуск ракеты осуществляется с авиационного катапультного устройства

Универсальный аппаратурный контейнер обеспечивает системы ракеты целеуказанием и требуемыми номиналами электропитания, проводит контроль, предстартовую и предпусковую подготовки.

Носителями ракеты Х-58У являются истребители- бомбардировщики Су-17МЗ, Су-17М4, Су-24, Су-24М и МиГ-25БМ. Боевое применение ракет Х-58 на самолетах семейства Су-17 обеспечивается станциями в подвесных контейнерах «Вьюга-17», на Су-17М – «Фантасмагория».

Диапазон применения Х-58У: высота пуска от 0,1 до 10 км при скорости самолета-носителя от 550 до 1800 км/ч. При пуске с высоты около 10 км дальность стрельбы до 120 км, а при высоте 100 м – около 80 км Минимальная дальность пуска – 10 км. Максимальная скорость ракеты – до 3,6 М.

В 1972 г. в МКБ «Радуга» был разработан аванпроект ракеты Х-59 «Овод», предназначенной для точечных наземных целей и малых кораблей. Первоначально работы шли под руководством А.Я Березняка, а после его смерти их возглавил И.С. Селезнев.

Перед пуском в память бортовой системы ракеты «Овод» вносятся координаты цели. После пуска на начальной части траектории управление идет от инерциальной системы управления. При подлете к цели на дистанцию около 10 км включается телевизионная ГСН. Телевизионное изображение местности транслируется с ракеты на борт самолета-носителя, где штурман-оператор визуально производит распознавание цели Затем на телевизионном изображении он накладывает подвижное перекрестье на цель и нажимает кнопку привязки автоматической системы слежения «Тубус». После этого ракета без вмешательства штурмана-оператора наводится на цель По рекламным данным ее круговое вероятное отклонение составляет 2-3 м.

Аэродинамическая схема ракеты элевонная Длина ракеты 5,69 м, максимальный диаметр фюзеляжа 380 мм, размах крыла 1,3 м Стартовый вес ракеты 920 кг.

Боевая часть изготавливается в двух вариантах: кумулятивно-осколочная весом 320 кг или кассетного типа весом 280 кг.

Ракета Х-59 имеет маршевый твердотопливный двигатель и стартовый твердотопливный двигатель, помещенный в камере сгорания маршевого двигателя

Маршевая скорость полета 860-1000 км/ч Дальность стрельбы до 115 км Маршевая высота полета над морем от 7 м и выше, в зависимости от высоты волн. Над сушей высота полета колеблется от 100 м до 1 км в зависимости от рельефа местности.

Система наведения ракеты на самолете-носителе помещается в специальном контейнере АПК-9, подвешенном над фюзеляжем.

* Здесь и далее данные российских ракет приведены из рекламных проспектов и могут быть изрядно завышены.

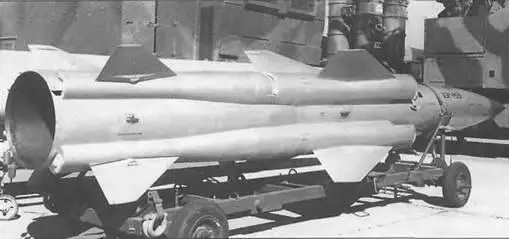

Противокорабельная ракета «Москит»

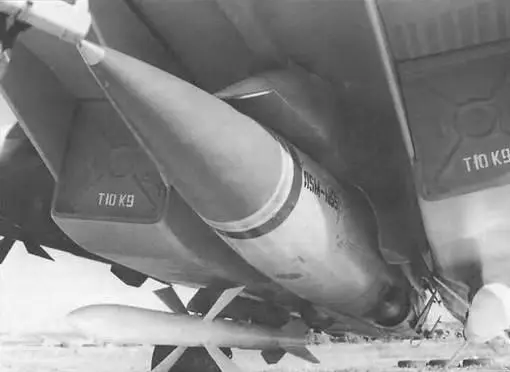

Противокорабельная ракета «Москит» под фюзеляжем Су-27МК

Длина контейнера 4 м, диаметр 450 мм, вес контейнера 260 кг.

В 1979 г. закончились государственные испытания Х-59, а в следующем году комплекс в составе истребителя-бомбардировщика Су-24М, контейнера управления и двух ракет Х-59 принят на вооружение.

Затем было решено вооружить «Оводом» одноместные истребители-бомбардировщики Су-17М. Комплекс получил название Су-17М4. Он был принят на вооружение в 1982 г.

Х-59 имеет модификацию Х-59М «Овод-М».

Разработка противокорабельной ракеты «Москит» ЗМ-80 была начата в МКБ «Радуга» в 1973 г. под руководством главного конструктора И С. Селезнева.

Первоначально ракета разрабатывалась в корабельном варианте для вооружения эсминцев, ракетных катеров и экранопланов. В 1984 г. корабельный вариант «Москита» ЗМ-80 был принят на вооружение на эсминцах типа «Современный» (проект 956). Работы же над авиационным вариантом «Москита» затянулись, и он был принят на вооружение между 1992 и 1994 г.

Ракета ЗМ-80 построена по нормальной аэродинамической схеме Двигательная установка комбинированная, состоит из маршевого прямоточного воздушно-реактивного и стартового порохового двигателей. Причем стартовый вставляется в сопло маршевого двигателя. Через 3- 4 с после старта пороховой двигатель сгорает и выталкивается из сопла набегающим потоком воздуха. Прямоточный двигатель был разработан в ОКБ-670 главного конструктора М.М. Бондарюка, а затем дорабатывался в МКБ «Союз» в Тураево.
