Ракета Х-15 и ее модификации имеют аэробаллистическую траекторию полета, т. е. ракета совершает небольшой прыжок за пределы стратосферы (до 40 км)

Органы управления ракеты – аэродинамические рули. Система управления инерциальная без коррекции.

Ракета разработана в МКБ «Радуга» (бывшее ОКБ-2- 155) под руководством главного конструктора И.С. Селезнева. На вооружение поступила в 1980 г.

Длина ракеты около 4,8 м. Максимальный диаметр фюзеляжа 0,465 м. Размах оперения 0,92 м. Стартовый вес ракеты 1,2 т. Боевая часть специальная. Вес ее по разным источникам от 150 до 250 кг, а мощность заряда до 350 кт.

Твердотопливный двигатель позволяет развивать скорость до 5 М. Максимальная дальность стрельбы по разным источникам от 150 до 300 км.

Самолеты-носители ракеты Х-15: Ту-95МС, Ту-22МЗ и Ту-160. Шесть ракет Х-15 помещаются в роторной установке МКУ-6-1. Пуск ракет может производиться при скорости носителя 300-600 м/с на высоте от 0,3 до 22 км.

На базе ракеты Х-15 в середине 80-х годов МКБ «Радуга» создало противокорабельную ракету Х-15С. В отличие от Х-15, противокорабельная система оснащена радиолокационной ГСН. Стрельба ракетой Х-15С также производится по принципу «выстрелил и забыл», но при этом перед пуском в память системы самонаведения ракеты с носителя должны быть введены относительно точные данные координат цели, ее курса и скорости. На большей части траектории движения Х-15С управление осуществляется инерциальной системой наведения, а на конечном участке включается активная радиолокационная ГСН.

Ракета Х-15С снабжена кумулятивно-фугасной боевой частью весом 150 кг. Дальность пуска ракеты Х-15С до цели типа «крейсер» – 150 км, до цели типа «эсминец» – 100 км, до цели типа «катер» – 60 км.

Основные тактико-технические характеристики ракеты Х-15С совпадают с характеристиками Х-15.

Ракета Х-15С запускается как с роторных установок МКУ-б-1, так и с ординарных балочных установок. Носителями Х-15С могут быть самолеты Ту-95МС, Ту-22МЗ, Ту-160, Су-27К и Су-27ИБ.

Ракета Х-15С прошла испытания, но данных о ее принятии на вооружение нет.

Для обеспечения прорыва системы ПВО противника самолетами дальней авиации в МКБ «Радуга» на базе ракеты Х-15 была создана противорадиолокационная ракета Х-15П.

На начальном этапе траектории ракета управляется инерциальной системой наведения, а на конечном – включается пассивная радиолокационная ГСН.

Дальность стрельбы 150 км. Боевая часть осколочно- фугасная весом 150 кг. Остальные тактико-технические характеристики совпадают с Х-15.

Старт ракеты Х-15П производится с пусковых устройств МКУ-6-1. Носителями Х-15П могут быть бомбардировщики Ту-95МС, Ту-22МЗ и Ту-160.

В 1988 г. ПРЛР Х-15П была принята на вооружение дальней авиации

К эскизному проектированию малогабаритной низколетящей стратегической крылатой ракеты приступили в МКБ «Радуга» еще в 1971 г. Полномасштабная же разработка Х-55 началась в середине 1976 г.

По назначению ракета Х-55 аналогична американской крылатой ракете AGM-86B, но имеет принципиально иную конструкцию.

Аэродинамическая схема нормальная самолетная со складывающимся прямым крылом. Длина ракеты около 6 м. Максимальный диаметр фюзеляжа 0,51 м Размах крыла 3,1 м. Стартовый вес около 1250 кг. Вес боевой части 410 кг. Мощность спецзаряда 200-250 кт. Турбореактивный двухконтурный двигатель с тягой 500 кг подвешен под фюзеляжем в задней части ракеты.

Маршевая скорость ракеты около 840 км/ч. Маршевая высота полета 40-110 м. Дальность стрельбы до 2500 км.

Система управления инерциальная с коррекцией по рельефу местности.

В середине 70-х годов в ОКБ Туполева был разработан проект переделки противолодочного самолета Ту-142М в стратегический ракетоносец Ту-142МС, который предполагалось оснастить двумя многопозиционными катапультными установками МКУ-6-5 для подвески двенадцати крылатых ракет Х-55. Но сложности с обеспечением приемлемой центровки, а также большой объем необходимых доработок заставили отказаться от этого варианта, было решено разместить на самолете только одну МКУ-6-5 на шесть ракет. Этот проект послужил базой для нового самолета Ту-95МС с одной установкой МКУ-6-5 и дополнительными ракетами Х-55 под крылом.

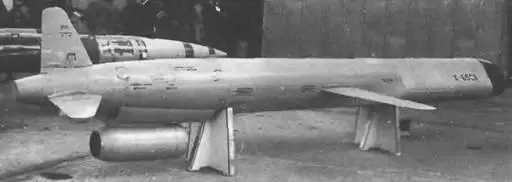

Крылатая ракета Х-65

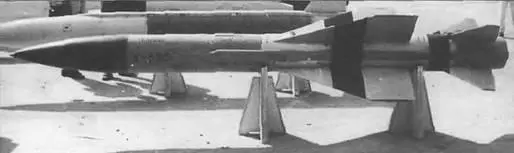

Протиеорадиолокационная ракета Х-58Э

Переоборудование первого самолета Ту-142МК в Ту-95МС было закончено в сентябре 1979 г В его грузо- отсеке установили одну роторную МКУ-6-5У (вес пустой установки 1550 кг).

Первый полет опытный самолет Ту-95МС совершил в сентябре 1979 г., а через два года Ту-95МС был запущен в серию. Официально самолет Ту-95МС с ракетой Х-55 принят на вооружение 31 декабря 1983 г.

На вооружение наших ВВС поступили два типа носителей ракет Х-55: Ту-95МС-6 с шестью ракетами на МКУ-6-5У и Ту-95МС-16 с шестью ракетами на МКУ-6- 5У и десятью ракетами на внешней подвеске. Две катапультные установки, несущие по три ракеты, размещались на ближних к фюзеляжу крыльевых пилонах, еще две установки, на две ракеты каждая, крепились к внешним пилонам. Согласно договору ОСВ-2, ограничивающему общее количество ядерных боеголовок на всех видах носителей, все подкрыльевые катапультные установки на Ту-95МС-16 были демонтированы.

На базе ракеты Х-55 в МКБ «Радуга» была создана ее модификация Х-55СМ. Основное отличие Х-55СМ от базовой модели – дополнительные топливные баки, размещенные симметрично по обе стороны фюзеляжа. Стартовый вес ракеты увеличился до 1,5-1,7 т, а максимальный диаметр фюзеляжа – до 0,77 м. Дальность стрельбы возросла с 2500 до 3000 км. Остальные данные близки к базовой модели.

В 1987 г. начали поступать в эксплуатацию бомбардировщики Ту-160 с ракетами Х-55СМ. На каждом Ту-160 размещено по 12 ракет Х-55СМ на двух пусковых устройствах МКУ-6-5У. Кроме того, ракеты Х-55СМ могут нести и бомбардировщики Ту-95МС-16.

В середине 80-х годов в МКБ «Радуга» на базе Х-55 была создана крылатая ракета, оснащенная обычной БЧ (фугасной или кассетной). На выставке «МАКС-93» эта ракета экспонировалась под индексом Х-65.

Ракета Х-65 может применяться как со стратегических бомбардировщиков Ту-95 и Ту-160, так и с истребителей-бомбардировщиков, соответственно с роторных пусковых устройств типа МКУ-6-5 или ординарных балочных пусковых устройств. Пуск Х-65 может производиться с высоты до 12 км при скорости самолета-носителя 540-1050 км/ч.

Система управления Х-65 инерциаяьная с коррекцией по рельефу местности.

Длина ракеты Х-65 – 6,04 м, максимальный диаметр фюзеляжа 0,514 м, размах крыла 3,1 м. Маршевая скорость полета ракеты около 840 км/ч. Высота полета 40- 110 м. Дальность стрельбы 500-600 км.
