Комбинированная система управления в составе ИНС и активно-пассивной радиолокационной ГСН обеспечивает высокую вероятность попадания в цель даже в условиях радиопротиводействия противника. Для целей типа группы катеров или корабельной ударной группы эта вероятность равна 0,99; для конвоев и десантных соединений – 0 94.

После старта ракета делает «горку», а затем снижается до маршевой высоты полета около 20 м, при подходе к цели происходит снижение до 7 м (над гребнем волн). Ракета может совершать интенсивные противозенитные маневры с перегрузками, превышающими 10 д.

Длина ракеты 9385 мм, максимальный диаметр фюзеляжа 760 мм, размах сложенных крыльев 1,3 м, раскрытых – 2,1 м. Стартовый вес ракеты 3950 кг. Вес фугасной боевой части 300 кг, из них 150 кг мощного ВВ. Дальность стрельбы от 10 до 120 км. Маршевая скорость 2,4 М.

К настоящему времени «Москит» представляет собой единственную отечественную противокорабельную ракету, способную достичь скорости 2М, и имеющую мощную боевую часть, способную уничтожить даже крейсер противника. По оценкам ряда отечественных и зарубежных специалистов «Москит» является лучшей ПКР в мире.

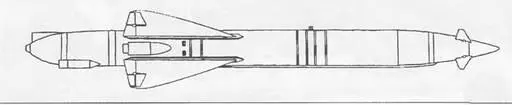

Ракета Х-23

Тактические модульные ракеты класса «воздух-земля»: Х-25МЛ, Х-25МП, Х-25МР

В 1968 г. на вооружение истребительной авиации была принята тактическая ракета Х-23, разработанная в КБ «Звезда».

Ракета предназначена для поражения наземных целей и небольших кораблей. Система управления радиокомандная. Наведение визуальное по трассеру методом «трех точек». Аппаратура наведения «Дельта» размещается или в подвесном контейнере или может быть встроена в общую систему самолета. Время телеуправления 27 с. Согласно наставлению, круговое вероятное отклонение 6 м. Дальность прицельной стрельбы от 2 до 10 км.

Пуск ракеты производится с истребителя-бомбардировщика, летящего со скоростью от 600 до 1000 км/ч на высоте от 80 до 500 м. Угол пуска по отношению к цели от 2 до 40°.

Ракета Х-23 имеет аэродинамическую схему «утка». Длина ракеты 3591 мм, максимальный диаметр корпуса 275 мм, размах крыла 785 мм, размах рулей 424 мм. Стартовый вес ракеты 289 кг, вес ракеты в конце активного участка 225 кг.

Двигатель твердотопливный с суммарным импульсом тяги 110000 Н/с. Скорость ракеты 600-750 м/с.

Боевая часть ракеты кумулятивно-осколочно-фугасная. Вес боевой части 111 ± 3 кг.

Ракетами Х-23 вооружены истребители типа МиГ-23, МиГ-27, Су-17 и др

В 1970 г. вышло Постановление Совмина СССР о создании комплекса вооружения в составе лазерной станции подсвета цели «Прожектор-1», размещенной в контейнере самолета-носителя, и ракеты Х-25 с полуактивной лазерной ГСН «24Н1» для одноместного штурмовика.

Комплекс вооружения Су-17КГ с лазерной станцией подсветки цели «Прожек- тор-1» и с ракетой Х-25 был принят на вооружение в 1976 г. Это первый в мире автономный комплекс вооружения: штурмовик с лазерной станцией подсветки целей и ракетой с лазерной полуактивной ГСН.

В 1978 г. вышло Постановление Совмина СССР о создании модульного ряда тактических ракет «воздух- земля» с единым двигателем, боевой частью, системой стабилизации, но с различными системами наведения. Разработку такого комплекса ракет поручили КБ «Звезда», создателю Х-25. В состав модульного ряда вошли ракеты:

Х-25МЛ с лазерной ГСН «24Н1»;

Х-25МР с радиокомандной системой самонаведения;

Х-25МП с радиолокационной пассивной ГСН для поражения работающих РЛС.

Все ракеты типа Х-25 имеют аэродинамическую схему «утка». Максимальный диаметр фюзеляжа 275 мм. Размах крыла 820 мм. Боевая часть фугасная весом 90 кг. Двигатель твердотопливный.

Ракета Х-25МЛ с лазерной системой наведения предназначена для поражения широкого класса малоразмерных целей. Подсветка атакуемой цели может осуществляться бортовой и наземной станциями целеуказания. Ракета Х-25МЛ имеет дальность пуска (в зависимости от высоты полета самолета-носителя) 10-20 км и максимальную скорость 850 м/с.

Разработан вариант управляемой ракеты с тепловизионной ГСН для использования в ночное время. Максимальная дальность пуска 10-20 км.

Длина ракеты 4255 мм, стартовый вес 300 кг. Максимальная скорость ракеты 850 м/с.

Ракета Х-25МР с радиокомандной системой наведения предназначена для поражения малоразмерных наземных и одиночных надводных целей.

Основным достоинством ракеты является высокая помехоустойчивость в условиях интенсивного радиоэлектронного противодействия и относительно низкая стоимость.

Длина ракеты Х-25МР 4353 мм, стартовый вес 300 кг, максимальная скорость 850 м/с. Дальность прицельная максимальная 8 -10 км.

Ракета Х-25МП с пассивной радиолокационной системой наведения предназначена для высокоточного поражения РЛС наиболее распространенного ЗРК типа «Хоук» и «Усовершенствованный Хоук».

Максимальная дальность стрельбы 40-60 км. Максимальная скорость 900 м/с. Длина ракеты 3830 мм. Стартовый вес 320 кг.

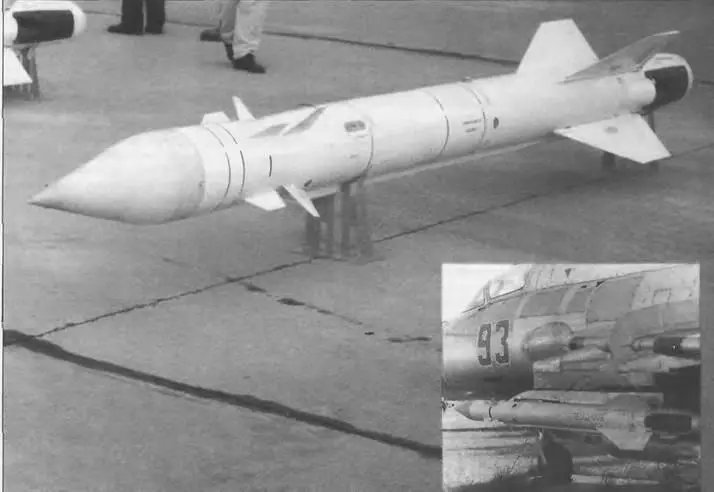

Ракета Х-25МП

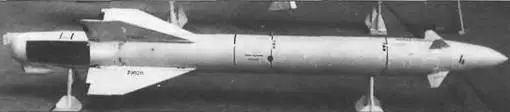

Авиационная ракета Х-25МР

Для поражения ЗРК типа «Роланд» и «Кроталь» ракета Х-25МП была модернизирована и получила индекс Х-25МПУ. Модернизация заключалась в расширении диапазона частот пассивной радиолокационной ГСН и применения ИНС, обеспечивающей возможность пролонгации наведения и повторного захвата цели при временном выключении излучения РЛС цепи. Резко увеличилась дальность стрельбы (до 340 км). Остальные тактико-технические характеристики близки к Х-25МП: стартовый вес 320 кг, максимальная скорость 850 м/с и т. д

Ракеты семейства Х-25 не уступают по своим характеристикам лучшим зарубежным образцам. Все они с 1992 г. предлагаются на экспорт.

В 1978 г. вышло Постановление Совмина СССР о начале работ над ракетой Х-31 с комбинированным прямоточным двигателем. Первоначально ракета имела индекс «31П». Ее проектированием занималось КБ «Стрела» (главный конструктор Бугайский) еще с 1975 г.

Ракета Х-31 была создана в двух вариантах: Х-31П и Х-31 А. Эти ракеты стали первыми в мире серийными авиационными ракетами с комбинированным прямоточным двигателем

Ракета Х-31 П создавалась специально для поражения американского ЗРК «Пэтриот». От ПРЛР предыдущего поколения она отличается большей дальностью стрельбы, высокой маршевой скоростью, устойчивым наведением на цель в условиях интенсивных помех и временного выключения радиоизлучающих целей.
