Пассивная ГСН была изготовлена в НПО «Автоматика». Комбинированная двигательная установка ракеты состоит из маршевого прямоточного воздушно-реактивного двигателя и стартового порохового двигателя, установленного в камере сгорания маршевого двигателя После завершения работы стартовый выталкивается из камеры набегающим потоком воздуха.

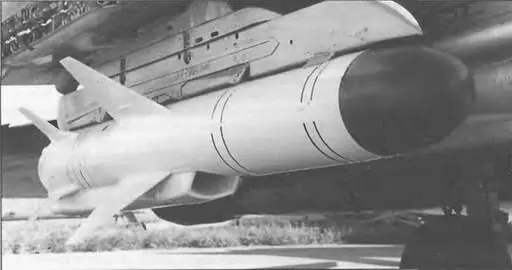

Ракета Х-31 П с комбинированным прямоточным двигателем

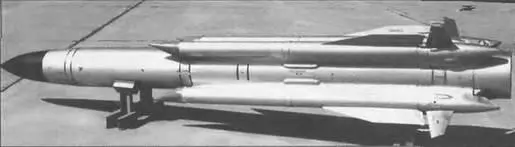

Ракета Х-35

Камера сгорания прямоточного воздушно-реактивного двигателя имеет воздуш- но-завесную систему охлаждения, что значительно увеличивает допустимое время работы и открывает практически неограниченные возможности по модифицированию ракет с данным типом двигательной установки.

Ракета Х-31 выполнена по нормальной аэродинамической схеме с крылом малого удлинения. По бокам корпуса расположены четыре воздухозаборника круглого сечения, закрываемые сбрасываемыми в полете заглушками коническои формы.

Длина ракеты Х-31 составляет 4,7 м, максимальный диаметр фюзеляжа 360 мм, размах крыла 780 мм Стартовый вес ракеты Х-31 П – 600 кг, а Х-31 А – 610 кг

Ракета Х-31 П оснащена осколочно-фугасной боевой частью весом 87 кг а ракета Х-31 А – кумулятивно-фу- гаснои боевой частью весом 95 кг.

Максимальная скорость ракеты 1000 м/с Дальность стрельбы ракетой Х-31П составляет 15-110 км, а Х-31 А – 10-70 км.

Противокорабельная ракета Х-31 А оснащена активной радиолокационной ГСН Она предназначена для поражения морских целей от катера до эсминца.

Государственные испытания противокорабельной ракеты Х-31 А на самолете-носителе Су-24М завершились в 1989 г.

По их результатам комплекс был рекомендован к при нятию на вооружение, а ракета Х-31 А – к запуску в серийное производство. Приблизительно в это время закончились испытания и про- тиворадиолокационной ракеты Х-31 П.

Для пуска обеих ракет использовалось подкрыльевое пусковое устройство АКУ-58.

На выставке «МАКС-99» научно-производственный центр «Звезда – Стрела» представил модернизированный вариант ракеты типа Х-31 – противорадиолокационную ракету Х-31 ПД и противокорабельную ракету Х-31 АД. Конструктивным отличием модернизированных ракет является более рациональное заполнение внутренних объемов керосином. Габаритные размеры остались без изменений. Стартовый вес обеих модернизированных ракет около 900 кг, вес боевых частей доведен до 110 кг. Дальность стрельбы ракетой Х-31 ПД – до 150 км, а ракетой Х-31 АД – до 100 км.

Противокорабельная ракета Х-35 разработана ОКБ «Звезда». Разработка ее начата в 1983 г. по заказу ВМФ. Ракета предназначается для вооружения легких кораблей, катеров и самолетов.

Ракета Х-35 оснащена ТРДД и имеет околозвуковую скорость (300 м/с).

Х-35 выполнена по нормальной аэродинамической самолетной схеме и имеет складное крыло и оперение. В нижней части корпуса расположен воздухозаборник трапециевидного сечения.

Длина ракеты 4,4 м. Максимальный диаметр фюзеляжа 420 мм. Размах крыла 930 мм. Стартовый вес авиационного варианта 480-500 кг. Вес боевой части 145 кг. Дальность прицельная максимальная 130 км.

Вариант ракет, предназначенных для пуска с кораблей, наземных пусковых установок и вертолетов снабжен стартовым РДТТ, имеющим складное крестообразное оперение большого удлинения. Система наведения на начальном участке траектории инерциальная, а на конечном – активная радиолокационная, способная работать в условиях радиоэлектронного подавления.

Боевая эффективность ракеты Х-35 повышается за счет полета на предельно малых высотах (3-5 м в зависимости от высоты волн), что значительно усложняет ее перехват корабельными средствами ПВО.

Ракета снабжена кумулятивно-фугасно-зажигатель- ной БЧ весом 145 кг, укомплектованной ВВ повышенной мощности.

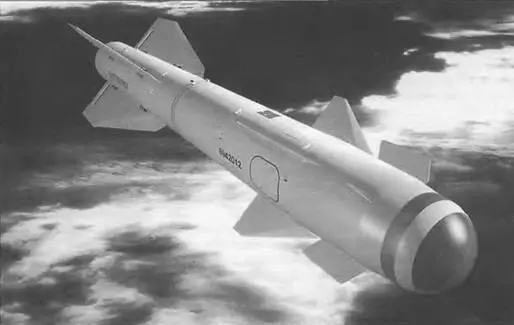

Ракета Х-29Т

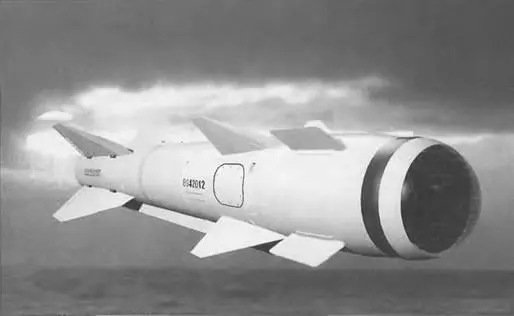

Ракета Х-29Л

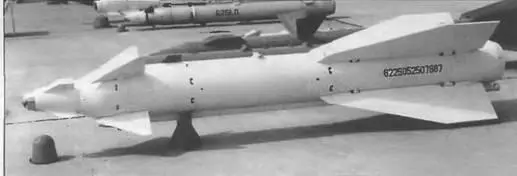

Ракета Х-29ТЕ

Носителем самолетного варианта ракеты (без стартового ускорителя) после соответствующего дооборудования могут быть практически все типы тактических самолетов, в том числе и МиГ-21, способный нести одну ракеты Х-35 на подфюзеляжном узле подвески, а также противолодочный самолет Ту-142 (восемь ракет на двух под- крыльевых узлах), вертолеты Ка-27 и Ка-28, Корабельный вариант ракеты Х-35, входящий в состав комплекса «Уран ·, размещается втранс- портно-пусковых контейнерах, сгруппированных в пакеты по четыре, на ракетных катерах и малых ракетных кораблях, а также на сторожевых кораблях в ходе их модернизации.

По конструктивным решениям и тактико-техническим характеристикам ракета Х-35 близка к американской ПКР AGM/RGM «Гарпун», однако по боевой эффективности, согласно утверждению фирмы-разработчика, несколько превосходит последнюю

В 80-х годах в ГосМКБ «Вымпел» было разработано семейство ракет Х-29.

Ракета Х-29 имеет лазерную полуактивную ГСН (подсветка цели с самолетов, оснащенных оптико-электрон- ными системами «Кайра», «Кпен», «Смерч» или наземных лазерных целеуказате- лей). Ракета оснащена фу- гасно-проникающей боевой частью весом 320 кг.

Ракета Х-29 применяется со штурмовиков Су-25ТК, истребителей-бомбардировщиков МиГ-23БН, МиГ-27М, Су-17МЗ, Су-17М4, Су-24М и Су-27ИБ, истребителей Су-27М и МиГ-29М,

Высота боевого применения от 200 (максимальная дальность пуска около 8 км) до 5000 м (максимальная дальность пуска более 10 км). Минимальная дальность 2-3 км. Захват подсвеченной цели ГСН осуществляется до пуска ракеты. Старт ракеты катапультный.

В ходе ирано-иракской войны ракеты Х-29Л поставлялись в Ирак и успешно применялись с самолетов МиГ- 23БН и «Мираж» F.1E с французской системой целеуказания ATLIS, размещенной в подвесном контейнере (в этом случае максимальная дальность пуска возрастала до 15 км).

Ракета Х-29Т разработана в ГосМКБ «Вымпел» Она снабжена телевизионной системой самонаведения и предназначена для поражения надводных кораблей водоизмещением до 5000-10000 т (класса «эскадренный миноносец» или «крейсер»), усиленных железобетонных укрытий, бетонных ВПП, мостов и промышленных объектов.

Захват цели ГСН осуществляется до пуска ракеты. Изображение захваченной цели воспроизводится на телевизионном индикаторе в кабине самолета, после чего ракета отстреливается от пускового устройства и выполняет автономный полет к цели. Максимальная дальность пуска (в зависимости от высоты самолета-носителя) 10- 12 км, минимальная 2-3 км, высота пуска 200-5000 м.
