Максимальная дальность полета ракеты по различным данным составляет 36-60 км Максимальная скорость 350-500 м/с

Ракета «Мартель» AJ 168 была принята на вооружение в 1968 г.

Пассивная радиолокационная ГСН ракеты «Мартель» AS-37 работает на фиксированных частотах нескольких диапазонов и рассчитана в основном на поражение импульсных РЛС противника Перед боевым применением AS-37 против РЛС известного типа производится настройка гетеродина разведывательного приемника на определенную частоту

Противорадиолокационная ракета «Мартель» AS-37 была принята на вооружение в 1969 г

Ракетами «Мартель» обоих типов оснащены самолеты «Мираж» III, «Ягуар», «Буканир», «Харриер», «Атлан- тик» и «Нимрод».

Широкое распространение зенитных VP привело к необходимости создания средств борьбы с ними. Одним из таких эффективных средств стали ракеты с пассивной радиолокационной ГСН, наводящиеся на излучения РЛС зенитных комплексов

Первая такая ракета «Шрайк» AGM-45A поступила в 1964 г. на вооружение ВВС и ВМФ США Ракета была выполнена по аэродинамической схеме «поворотное крыло». Полная длина ракеты 3,05 м. Диаметр корпуса 203 мм Размах крыла 914 мм Стартовый вес ракеты 177 кг Максимальная скорость до 1000 м/с. Дальность стрельбы 50 км.

Пассивная радиолокационная ГСН моноимпульсная, В ней не предусмотрена перестройка частоты при нахождении ракеты на самолете-носителе в процессе полета, и поэтому ракета может применяться только против цели работающей в определенном диапазоне частот. Возможность атаки разнообразных целей обеспечивается установкой на ракете «Шрайк» ГСН с различным рабочим диапазоном. Для этой ракеты создано 13 вариантов ГСН, которые в совокупности способны перекрывать рабочие диапазоны частот современных РЛС, используемых в зенитной артиллерии и зенитных ракетных комплексах.

На ракете могут устанавливаться взаимозаменяемые боевые части трех типов (две осколочно-фугасные и одна сигнальная), имеющие одинаковые габариты и вес 66 кг. При подрыве осколочно-фугасных боевых частей образуется около 20 тыс осколков кубической формы» обеспечивающих угол разлета около 40°. Радиус поражения боевой части составляет около 15 м. Сигнальная боевая часть может снаряжаться белым фосфором. В момент ее срабатывания образуется белое облако, являющееся ориентиром для проведения бомбометания другими самолетами. Подрыв боевых частей производится неконтактным взрывателем над целью.

Опыт боевого применения ПРЛР «Шрайк» в локальных войнах показал их относительно низкую эффективность. Наиболее существенным недостатком считается использование предварительно настроенной ГСН, что не дает возможности применять ракету по незапланированной цели. Кроме того, недостатком ракеты «Шрайк» является невозможность ее наведения на РЛС, если она прекратила работу.

Тем не менее ПРЛР «Шрайк» нашла широкое применение в ВВС и ВМФ США, которым было поставлено свыше 24 тыс. ракет. Ракетами «Шрайк» оснащались самолеты почти всех типов.

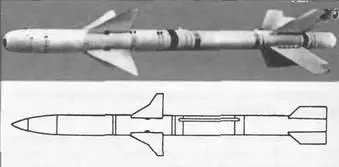

Противорадиолокационная ракета «Стандарт-ARM» AGM-78

Противорадиолокационная ракета HARM AGM-88

С 1970 г. ракеты «Шрайк» поставлялись в Израиль, который активно их использовал в войне 1973 г. и последующих бомбардировках Ливана.

В настоящее время ракеты «Шрайк» складированы в ВВС США, но находятся на вооружении других стран

По результатам боевого применения ракет «Шрайк» американское командование разработало новые тактико-технические требования к ПРЛР, согласно которым в 1966 г. началось проектирование ракеты «Стандарт- ARM» AGM-78.

Новая ракета выполнена по нормальной самолетной аэродинамической схеме. Ее полная длина составляет 4,5 м. Диаметр корпуса 0,34 м. Размах крыла 1,08 м. Стартовый вес ракеты 630 кг Вес боевой части 115 кг.

Ракета развивает скорость около 820 м/с. Дальность стрельбы до 80 км.

Для ракеты «Стандарт-ARM» AGM-78 создано несколько вариантов широкополосной ГСН, отличающихся рабочим диапазоном частот. В отсеке ГСН имеется координат цели, что дает возможность продолжать наведение ракеты даже после выключения РЛС.

Ракета оснащена мощной осколочно-фугасной боевой частью. Подрыв боевой части осуществляется неконтактным или контактным взрывателем. По данным иностранной прессы, наибольший эффект получается при срабатывании боевой части на высоте около 20 м.

В промежуточном отсеке, находящемся рядом с боевой частью, устанавливается сигнальный заряд, после подрыва которого образуется дымовое облако, являющееся ориентиром для осуществления бомбометания другими самолетами.

В 1968 г. ракета «Стандарт-ARM» AGM-78 была принята на вооружение ВВС и ВМФ США. Ею оснащались самолеты F-4, F-105 и А-6.

В 1976 г. производство ракет «Стандарт-ARM» AGM- 78 прекращено.

Всего ВВС и ВМФ США поставлено около 3000 ракет. Прекращение производства было связано с большой стоимостью ракеты, почти в три раза выше, чем у ракеты «Шрайк».

К другим недостаткам ракеты относится сравнительно небольшая скорость полета, что дает возможность противнику принять контрмеры по срыву атаки, а также отсутствие ГСН, обеспечивающих перекрытие достаточно широкого диапазона частот.

В 1983 г. на вооружение ВВС и авиации ВМС США была принята новая противорадиолокационная ракета HARM AGM-88. В отличие от ракет «Шрайк» и «Стандарт-ARM», кроме наземных и корабельных РЛС систем управления зенитным оружием, она может поражать РЛС раннего обнаружения и наведения истребителей.

Ракета способна поражать РЛС как непрерывного, так и импульсного излучения, работающие в режимах перестройки частоты.

Головка самонаведения ракеты может реагировать на излучение РЛС, работающих в диапазонах волн 3; 5; 10 и 25 см. В памяти ее вычислительного устройства хранятся эталоны сигналов РЛС противника. Принятый сигнал сравнивается с эталонными, что позволяет быстро идентифицировать цель. В одном блоке с ГСН размещается также бесплатформенная инерциальная система, обеспечивающая достаточно высокую точность наведения ракеты в случае выключения РЛС цели. Осколочно-фугасная боевая часть подрывается лазерным взрывателем.

Ракета HARM AGM-88 обладает аэродинамической схемой «с поворотным крылом». Крестообразное крыло, имеющее четыре консоли, расположено в центральной, а четырехперый стабилизатор – в задней части.
