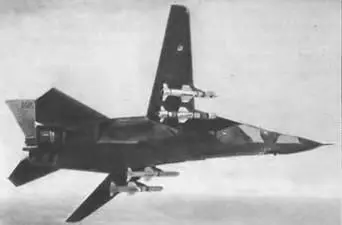

Тактический истребитель F-111С ВВС Австралии, вооруженный противокорабельными ранетами «Гарпун»

К середине 1990 г. в ВМС США ракетами «Гарпун» было оснащено более 210 надводных кораблей основных классов (линкоры, крейсера, эсминцы, фрегаты), около 65% атомных подводных лодок, свыше 800 самолетов (Р- ЗС «Орион», А-6 «Интрудер», А-7 «Корсар», F/A-18 «Хорнет», S-3 «Викинг») Кроме того, в составе ВВС США две эскадрильи бомбардировщиков B-52G переоборудованы под носители противокорабельных ракет.

В марте 1986 г. ракетами «Гарпун» были потоплены 2 ливийских ракетных катера Американцы совершили внезапное пиратское нападение на ливийские катера, патрулировавшие вблизи своего берега Автор здесь имеет в виду не наглое попрание международного права, свойственное США, а лишь чисто технические аспекты применения ракет «Гарпун». Так, 25 марта большой ливийский ракетный катер «Эйн Загут» был обстрелян американским крейсером «Йорктаун» с дистанции всего 11 миль. Две ракеты «Гарпун» RGM-84 попали в катер, который через 15 минут затонул Будь сие во время нормальной войны, то ливийский катер, оснащенный четырьмя ракетами советского производства, вряд ли подпустил к себе на такую дистанцию вражеский крейсер, для которого вполне хватило бы одной нашей ракеты.

Второй ливийский катер «Воход» был потоплен 24 марта ракетой «Гарпун» AGM-84, запущенной с американского штурмовика А-6 «Интрудер». Ракета попала в надстройку катера водоизмещением 311 т. Надстройка была уничтожена, в ней погиб и командир катера. Любопытно, что двигатели катера остались в строю, и он вполне мог дойти своим ходом до берега Но команда, судя по всему, решила не тушить возникший пожар, а спустила шлюпку и ретировалась Через час или полтора после ухода экипажа катер затонул(*).

(«Летающая рыба»), подобно «Гарпуну», была создана в четырех вариантах: ММ-38 для вооружения надводных кораблей, SM-39 для подводных лодок, АМ-39 для самолетов и ММ-40 для береговой обороны.

Все варианты ракеты «Экзосет» имеют нормальную аэродинамическую схему с крестообразным крылом в средней части корпуса и такими же рулями управления на поверхности хвостового отсека.

Авиационная ракета АМ-39 имеет полную длину 4,7 м, диаметр корпуса 350 мм и размах крыла 1,1м. Стартовый вес ракеты 660 кг. Вес осколочно-фугасной боевой части 150 кг.

Все варианты ракеты «Экзосет» оснащены активной радиолокационной импульсной головкой самонаведения с горизонтальной стабилизацией диаграммы направленности. Вес головки самонаведения 30 кг. Она работает на частоте 8-10 ГГц и способна обнаруживать корабль типа фрегат с эффективной поверхностью рассеяния около 100 м на дальности до 24 км. Антенна осуществляет поиск цели в секторе ±16° по азимуту и ±10° по углу места.

Осколочно-фугасная боевая часть с большим количеством осколков, унифицированная для всех вариантов ракеты «Экзосет», имеет контактный и неконтактный взрыватели. Наибольшая эффективность боевой части достигается при углах встречи с целью около 70°.

Маршевый твердотопливный двигатель выполнен из алюминиевого сплава. Он имеет внутреннее теплозащитное покрытие. Время работы двигателя – около 110 с. Шашка звездообразная, торцевого горения. Запуск двигателя производится с помощью пирозарядов Стартовый двигатель тоже твердотопливный, отличается от маршевого меньшим весом Время работы стартового двигателя 2 с.

Максимальная скорость ракеты около 1100 км/ч (т е ракета дозвуковая) Дальность стрельбы максимальная 50 км при пуске с высоты 300 м и 70 км при пуске с высоты 10 км. Минимальная высота пуска 50 м.

Горизонтальный полет на маршевом участке осуществляется по командам автономной инерциальной системы и радиовысотомера На дистанции 12-15 км от расчетного места цели ракета снижается до 7 м. После включения головки самонаведения в течение двух секунд выполняются обнаружение, захват цели и переход на ее автоматическое сопровождение Если противник применяет средства радиоэлектронной борьбы, то головка самонаведения может переключаться на режим самонаведения на помеху. В случае пролета над малоразмерной целью, боевая часть подрывается от неконтактного взрывателя.

Корабельный вариант ракеты «Экзосет» ММ-38 был принят на вооружение в 1971 г., авиационный АМ-39 – в 1979 г Ракетой АМ-39 вооружались патрульные самолеты «Атлантик», «Нимрод», вертолеты «Супер Фрелон», «Си Кинг» и другие машины

Первое боевое применение ракета «Экзосет» имела 4 мая 1982 г. в ходе войны за Фолклендские острова. В этот день аргентинский патрульный самолет «Нептун» на расстоянии около 200 км обнаружил соединения английских кораблей. С авиабазы Рио-Гранде, расположенной на расстоянии около 850 км, поднялись 5 штурмовиков «Супер Этандар». Из них только 2 имели по одной противокорабельной ракете «Экзосет» под правой консолью, а под левой – сбрасываемый топливный бак емкостью 1100 л. Один самолет с таким же вооружением был резервным, два других несли только топливные баки, выполняя функции заправщиков Штурмовики шли на высоте 50 м над уровнем моря. В 46 км от кораблей летчики увеличили высоту до 150 м, произвели кратковременное, на 30 с, включение бортовых РЛС. На экранах индикаторов высветились отметки двух целей: эсминца УРО «Шеффилд» и фрегата «Плимут». Угол между направлениями на них составлял 40°.

* Выучку ливийский моряков автор лично наблюдал в 1989 г. в Одесском порту Ливииский ракетный катер должен был отойти от причала. Играл оркестр, выстроилось высокое морское начальство Ливийцы отдали носовой канат, да забыли о кормовом. Минут 15 корабль дергался у причала, пока наши портовые работники не обрубили топором канат

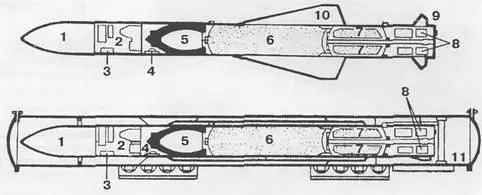

Противокорабельная VP «Экзосет» АМ-39, разработанная на базе VP ММ-39 класса «корабль- корабль»: 1 – головка самонаведения; 2 – блоки вычислительного устройства и инерциальной платформы; 3 -передатчик радиолокационного высотомера; 4 – приемник радиолокационного высотомера; 5 – боевая часть; 6 – маршевый РДТТ 7 – стартовый ускоритель; 8 – привод аэродинамического руля; 9 – руль, 10 -консоль крыла; 11 – контейнер

После ввода данных целеуказания по каждой цели с дистанции 37 км был выполнен пуск двух ракет «Экзосет». В момент пуска бортовые системы предупреждения информировали летчиков о подсвете самолетов радиолокационной станцией фрегата «Плимут». Поисковая РЛС «Шеффилда» была выключена, чтобы не создавать помех спутниковой системе связи «Скайнет», через которую велись переговоры с Лондоном. Самолеты тотчас же вышли из зоны действия ЗРК «Си Дарт», которыми были вооружены английские эсминцы типа «Шеффилд».
