В начале 1970-х гг. в Норвегии была разработана противокорабельная ракета ближнего действия «Пингвин». Ракета создавалась для действия в прибрежных шхерных районах.

Ракета «Пингвин» имеет 3 модификации. Модификации Мк.1 и Мк.2 предназначаются для вооружения надводных кораблей и частей береговой обороны. Они были приняты на вооружение соответственно в 1972 и в 1975 г. Модификация Мк.З, предназначенная для вооружения самолетов и вертолетов, была принята на вооружение в 1987 г.

Ракета «Пингвин» Мк.З имеет аэродинамическую схему «утка» и модульную конструкцию В носовом отсеке расположены: автономная помехозащищенная инфракрасная головка самонаведения, радиовысотомер, автопилот и сервоприводы навигационной системы управления, платформа инерциальной навигационной системы в карданном подвесе с одной степенью свободы – по крену, бортовой компьютер и источник питания. В центральном отсеке размещается боевая часть и контактный взрыватель замедленного действия. В хвостовом отсеке находится 1-камерный твердотопливный двигатель и предохранительно-исполнительный механизм На поверхности отсека крепится крестообразное крыло с элеронами.

Полная длина ракеты Мк.З составляет 3,2 м диаметр корпуса 280 мм, размах крыла 1,0 м. Стартовый вес ракеты 350 кг. Вес кумулятивно-фугасной боевой части 120 кг. Дальность стрельбы от 5 до 40 км. Максимальная скорость полета 290 м/с.

Диапазон высот пуска ракеты «Пингвин» Мк.З составляет 45-9000 м, скорость полета 0,7 М. Допустимая перегрузка при маневрировании 10 д. Если самолет-носитель F-16 имеет 4 ракеты, его потолок ограничен высотой 12 км, а скорость полета не должна превышать 1,2 М. В зависимости от расположения цели, противокорабельная ракета Мк 3 может по заданной программе изменять направление полета в предел* 90°. После пуска ракета снижается до заранее выбранной и контролируемой высоты маршевого попета, в течение которого наведение на цепь осуществляется с помощью инерциальной навигационной системы. По достижении запрограммированной дальности до цели ракета переходит на малую или предельно малую высоту. Затем после включения головки самонаведения для улучшения поиска и захвата цели высота полета снова увеличивается.

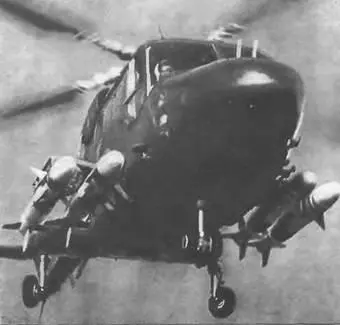

Противокорабельные ракеты «Си Скьюа» на вертолете «Пинке»

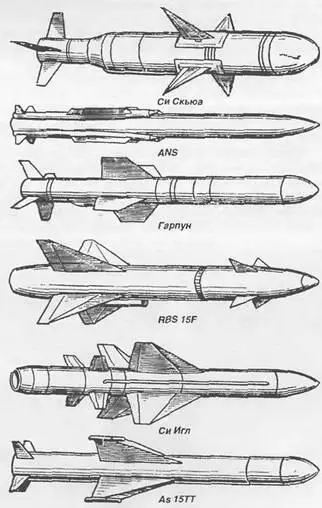

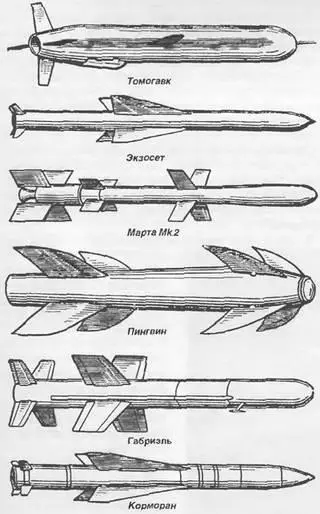

Общие виды некоторых типов зарубежных ПКР

В 1981 г. на вооружение английских морских палубных вертолетов «Линкс» была принята противокорабельная ракета «Си Скьюа». Таким образом англичане решили существенно увеличить огневую мощь своих кораблей – от вертолетоносцев до фрегатов.

Ракета «Си Скьюа» выполнена по аэродинамической схеме «поворотное крыло» Ее аэродинамика рассчитана на полет при небольших сверхзвуковых и высоких дозвуковых скоростях. Корпус состоит из двух отсеков различного диаметра, соединенных переходным конусом, На переднем отсеке установлены крестообразные носовые рули треугольной формы. В хвостовой части расположен неподвижный крестообразный стабилизатор. Полная длина ракеты 2,85 м. Диаметр корпуса 220 мм (по другим источникам – 270 мм). Размах крыла 0,6 м.

Силовая установка состоит из маршевого и стартового твердотопливных двигателей, запускаемых одновременно через несколько секунд после сброса ракеты.

По одним источникам, ракета не может достичь скорости звука и ее максимальная скорость 0,8-0.95М, по другим – достигает 330 м/с. Дальность стрельбы ракеты от 3 до 15 км (по другим источникам – до 20 км).

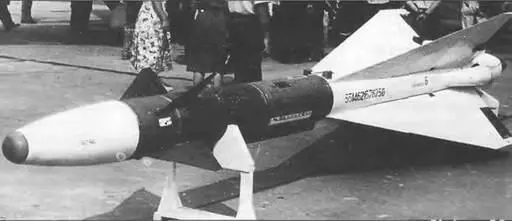

Ракета Р-40Т

Противорадиолокационная головка самонаведения ракеты действует в комплексе с вертолетной РЛС «Сиспрэй» (диапазон частот 8-10 ГГц), которая имеет большую мощность излучения и частотное сканирование. Высокая разрешающая способность РЛС обеспечивается схемой уменьшения флуктуации отраженного сигнала при подсвете надводной цели Это создает условия для поражения малоразмерных надводных целей в любых метеоусловиях, даже при наличии интенсивных активных помех и помех от морской поверхности.

После обнаружения цели РЛС переключается на режим сопровождения и подсветки.

Пуск ракет выполняется одиночно или залпом Перед пуском летчик может ввести в бортовую аппаратуру одну из возможных высот полета (в зависимости от состояния моря). Раскрутка гироскопов, включение термобатарей и настройка головки самонаведения осуществляются в течение двух секунд между нажатием кнопки пуска и сходом ракеты с пусковой установки. Высота полета контролируется радиовысотомером.

После пуска ракета снижается до предельно малой высоты 2-5 м и переходит на маршевый участок полета. Головка самонаведения захватывает отраженные от цели сигналы РЛС подсвета и производит самонаведение

На случаи, если головка самонаведения не захватит цель на маршевом участке полета предусмотрен маневр по тангажу на конечном участке траектории В ходе маневра который запрограммирован или выполняется по команде, высота полета увеличивается, что обеспечивает лучшие условия для захвата отраженных от цели сигналов , и начинается самонаведение на объект удара.

При попадании в борт атакуемого корабля срабатывает контактный взрыватель замедленного действия. Для разрушения палубных надстроек служит взрыватель неконтактного типа, действующий по команде радиовысотомера

Первое боевое применение ракет «Си Скьюа» произошло 25 апреля 1982 г в ходе Фолклендской войны. На остров Южная Георгия, где размещался небольшой аргентинский гарнизон, прибыла подводная лодка «Санта- Фе» (тип «Балао», построена в 1944 г в США) с грузом боеприпасов и продовольствия В момент разгрузки лодки со стороны острова из-за холмов внезапно показались 2 английских вертолета «Линкс». Вертолеты выпустили 2 ракеты «Си Скьюа», которые попали в носовую часть лодки Аргентинцы немедленно бросили лодку, тем не менее она не затонула. Лишь последующая атака английских вертолетов (торпедой и глубинными бомбами) привела к затоплению лодки.

В 1962 г. в ОКБ-4 под руководством M P. Бисновата было начато проектирование ракеты Р-40.
