Суммарная доля фугасных авиабомб ФАБ-500, ФАБ-100 и ФАБ-250 в годы войны составляла от 97 до 99,6%. Номенклатура фугасных авиабомб изменялась в сторону преобладания более крупных калибров Удельный вес ФАБ-250 с каждым годом увеличивался, к концу войны их доля по сравнению с 1941 г. увеличилась в шесть раз и достигла 17 2%. Доля ФАБ-500 значительно уменьшилась, а производство ФАБ-100 все годы войны держалось на уровне 50- 70% общего количества выпускаемых фугасных авиабомб.

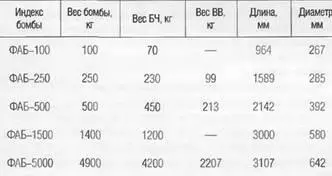

В послевоенное время было принято на вооружение несколько типов фугасных авиационных бомб калибра 100, 250, 500, 1500, 3000, 5000 и 9000 кг.

Фугасные бомбы больших калибров, принятые на вооружение в конце 1940-х – начале 1950-х гг., в основном предназначались для действия по крупным морским кораблям. Лишь ФАБ-1500 считались приемлемыми для ударов по промышленным объектам, плотинам и подземным сооружениям.

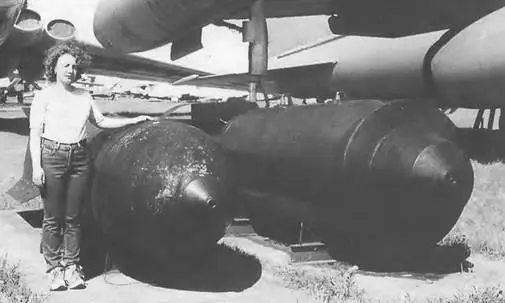

Девятитонная фугасная (слева) и бронебойная авиабомбы

Обычная бомба ФАБ-1500 имела стенки толщиной 18 мм и содержала 675 кг взрывчатого вещества. Кроме того, на вооружении состояла толстостенная бомба ФАБ-1500- 2600ТС. Несмотря на название (калибр), ее действительный вес составлял 2,5 т. Боевая часть литая, с толщиной стенок около 100 мм.

ФАБ-3000М-46 и ФАБ- 3000М-54 содержали по 1400 и 1387 кг тротила, а ФАБ- 9000М-54 – 4297 кг тротила.

Тяжелые фугасные бомбы довольно интенсивно применялись в афганской войне. Так, только за три месяца 1988 г. бомбардировщики Ту-16 сбросили 289 бомб ФАБ-9000М-54. Тем не менее реальный эффект применения тяжелых фугасных авиабомб был невелик.

Девятитонная фугасная (справа) и бронебойная авиабомбы

Радиус летального поражения ударной волной ФАБ-3000 не превышал 39 м, а для ФАБ-9000 соответственно 57 м. Выводящие из строя контузии с кровотечением из носа и ушей противник получал, соответственно, в радиусе до 158 и 225 м. Более успешно показали себя при действии в горах толстостенные ФАБ-1500-2600ТС.

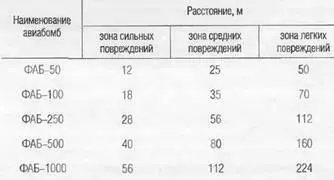

Примечание Под зоной сильных повреждений следует понимать повреждения кирпичной кладки, под зоной средних повреждений – повреждения деревянных стен и частей зданий, под зоной легких повреждений – разбитие стекол, смещение черепиц и т д

Бетонобойные бомбы

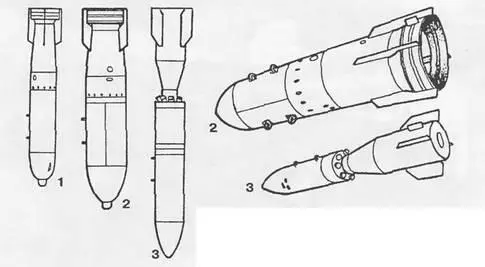

1 – БеТАБ-250 2 – БеТАБ-500 3 – БеТАБ-500ШП (активно-реактивная)

Бетонобойная бомба БеТАБ-500ШП

В послевоенное время на вооружение была принята бетонобойная бомба свободного падения БеТАБ-500. Полный вес бомбы 430 кг. Вес боевой части 380 кг. Длина бомбы 2107 мм Диаметр бомбы 426 мм.

В 1955 г. специально для бомбардировщиков Ту-16 была принята на вооружение бомба БРАБ-500М55. Она предназначалась для действия с больших высот – от 6,5 км и выше

Длина бомбы составляла от 1485 до 1500 мм. Размах 4-перого стабилизатора 471-475 мм Полный вес бомбы 513-517 кг Бомба содержала 76-80 кг мощного взрывчатого вещества.

В борьбе с танками обычные фугасные и осколочно- фугасные бомбы малоэффективны. Так, ОФАБ-ЮО про

бивала своими осколками броню толщиной 30 мм только при разрыве на расстоянии не более 5 м от танка. На штурмовик Ил-2 можно было подвесить всего 4 такие бомбы. При полете на большой скорости вероятность попадания в танк была невелика.

Поэтому командование ВВС проявило заинтересованность в реализации предложения известного конструктора взрывателей И.А. Ларионова, который в середине 1942 г. предложил конструкцию легкой противотанковой авиабомбы кумулятивного действия.

Заряд противотанковых бомб имеет кумулятивную выемку, закрытую тонкой металлической оболочкой. Основным поражающим фактором противотанковой авиационной бомбы является кумулятивная струя, которая образуется благодаря обжатию облицовки. Кумулятивная струя имеет диаметр 1-3 мм и скорость 12-15 км/с. В месте соударения струи с броней возникает давление до 105 МПа. Кумулятивная струя прожигала броню (поэтому первые кумулятивные снаряды у нас назывались бронепрожигающими). Осколками корпуса такой авиабомбы поражается живая сила и легкоуязвимая техника.

Максимальное бронепробиваемое действие противотанковой авиабомбы достигается при условии, что в момент взрыва заряд бомбы находится на определенном расстоянии от брони, которое называется фокусным. Взрыв кумулятивного заряда на фокусном расстоянии обеспечивается соответствующими размерами головки бомбы.

Испытания кумулятивных авиабомб были проведены с декабря 1942 по 21 апреля 1943 г. Авиабомбы надежно пробивали броню толщиной до 70 мм и действовали настолько эффективно, что ГКО по инициативе И.В. Сталина в срочном порядке решил принять на вооружение противотанковую авиабомбу ПТАБ-2,5-1,5 и организовать ее массовое производство. Наркому боеприпасов Б.Л. Ванникову было поручено изготовить к 15 мая 1943 г 800 тыс. авиабомб ПТАБ- 2,5-1,5 с донным взрывателем АДА. Заказ выполняли более 150 предприятий различных наркоматов и ведомств.

С мая по август 1943 г. было изготовлено 1612 тыс. авиабомб. Верховный главнокомандующий И.В. Сталин категорически запретил применять эти авиабомбы до получения специального разрешения. Существование авиабомб ПТАБ-2,5-1,5 держалось в строгом секрете. Но как только началось танковое сражение на Курской дуге, бомбы применили в массовых количествах.

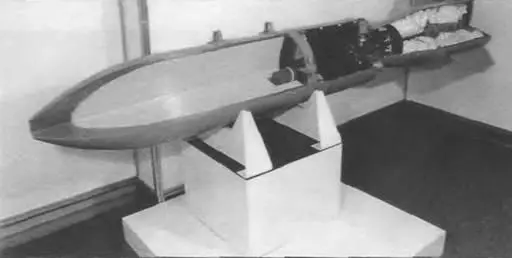

Противолодочная авиабомба ПЛАБ-250-120

Как известно, советской военной разведке удалось установить не только день, но и час атаки немецких войск на Курской дуге – 5 июля, 3 часа утра. С рассветом 5 июля по указанию маршала Г К. Жукова была проведена мощная артиллерийская и авиационная контрподготовка. Внезапности, на которую так рассчитывало немецкое командование, не получилось, и немецкие войска смогли начать наступление только в 5 ч 30 мин.

В этот день наши штурмовики впервые применили новые противотанковые бомбы ПТАБ-2,5-1,5 Они пробивали броню немецких «Тигров» и «Пантер». Применяя их, летчики 291-й штурмовой авиадивизии под Воронежем уничтожили за день 30 вражеских танков. Самолет Ил~2 брал 312 таких авиабомб – по 78 в каждую из четырех кассет.
