В операциях нашей авиации на Курской дуге было израсходовано более 500 тыс противотанковых авиабомб. В дальнейшем их успешно применяли в Корсунь-Шевчен- ковской операции, в Миусской операции Южного фронта и многих других.

В 1943 г. было изготовлено 6044 тыс. авиабомб ПТАБ- 2,5-1,5, в 1944 г. – 6792 тыс. авиабомб.

Всего за время войны было изготовлено 12370 тыс. авиабомб ПТАБ-2,5-1 5.

Противолодочная авиационная бомба ПЛАБ-100 принята на вооружение в 1940-х гг. Она состоит из корпуса, парашютной коробки с парашютом и расцепляющего механизма. Корпус изготавливается из 3-мм листовой стали и состоит из цилиндра и сферических штампованных головной части и дна.

Длина бомбы 1046-1062 мм. Максимальный диаметр корпуса 290 мм. Размах стабилизатора 310 мм Вес снаряженной бомбы 100 кг Вес взрывчатого вещества 70 кг. Коэффициент наполнения бомбы 70%. Взрыватель АВ-87 или ВМ7.

Противолодочная авиабомба ПЛАБ-100 предназначена для поражения подводных лодок с высот 300-800 м.

Парашют уменьшает угол прицеливания до требуемой величины (от 20 до 3°) в зависимости от силы и направления ветра. Подводная лодка выводится из строя при разрыве авиабомбы ПЛАБ-100 на расстоянии 8-10 м от ее корпуса

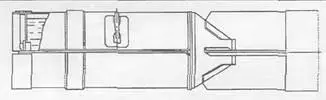

Противолодочная авиабомба ПЛАБ-250-120

В настоящее время на вооружении морской авиации состоит противолодочная авиационная бомба ПЛАБ-250- 120.

Вес бомбы 123 кг Бомба содержит в себе 61 кг мощного взрывчатого вещества. Длина бомбы 1500 мм, диаметр 240 мм.

Бомба сбрасывается с высоты от 50 м до 8 км при скорости носителя до 1000 км/ч.

Морская авиабомба (дневная) ОМАБ-25-12Д

Морская авиабомба (ночная) ОМАБ-25-8Н

Для указания местонахождения были созданы специальные морские ориентирные авиационные бомбы: дневная ОМАБ-25-12Д и ночная ОМАБ-25-8Н.

Дневная бомба ОМАБ-25-12Д создает на водной поверхности хорошо видимый ориентир в виде светового пятна, визуально обнаруживаемого с расстояния от 10 до 26 км. Время существования пятна – не менее 75 мин. Вес дневной бомбы 12 кг, длина 870 мм, диаметр 153 мм.

Ночная бомба ОМАБ-25-8Н создает в ночное время на водной поверхности хорошо видимое световое пятно, визуально обнаруживаемое с расстояния от 32 до 58 км Время существования пятна от 60 до 80 мин. Вес ночной бомбы 9,2 кг, длина 872 мм, диаметр 140 мм.

Дневная и ночная ориентирные бомбы сбрасываются с высоты от 200 до 800 м при скорости носителя до 550 км/ч.

На вооружении отечественных ВВС в 1980-х гг. состояли кассетные бомбы калибра 250 и 500 кг. Кассетные бомбы называются у нас РБК – разовые бомбовые кассеты.

РБК представляют собой тонкостенные авиационные бомбы, предназначенные для снаряжения мелкими осколочными, противотанковыми, зажигательными бомбами или авиационными противопехотными и противотанковыми минами. Кассеты имеют габариты фугасных авиабомб калибра 100-500 кг и обознаются шифром, в котором отмечаются сокращенное название кассеты, ее калибр и тип снаряжения (например, РБК-250 АО-1). Различные типы РБК отличаются друг от друга способом разбрасывания мелких бомб

В головной части кассеты имеется стакан, в который вкладывается вышибной заряд из черного пороха и ввертывается дистанционным взрыватель При сбрасывании РБК запускается в действие дистанционный взрыватель который срабатывает через установленное время на траектории кассеты в воздухе и воспламеняет вышибной заряд. Давлением пороховых газов кассета разделяется на 2 части, бомбы выталкиваются из нее и падают самостоятельно Точки разрыва бомб за счет их аэродинамического рассеивания распределяются на некоторой площади, называемой площадью накрытия В зависимости от угла, который составляла при выталкивании бомб ось кассеты с линией горизонта, площадь накрытия ограничивается либо кругом, если угол равен 90°, либо эллипсом, если он меньше 90°. Размеры площади накрытия зависят от скорости кассеты и высоты раскрытия. Для увеличения площади накрытия РБК могут иметь специальные устройства для выброса бомб с определенной начальной скоростью и временным интервалом.

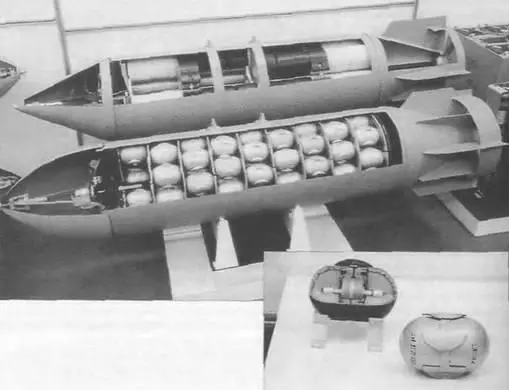

Кассетная бомба РБК-500 АО-2,5РТМ

Разовые бомбовые кассеты

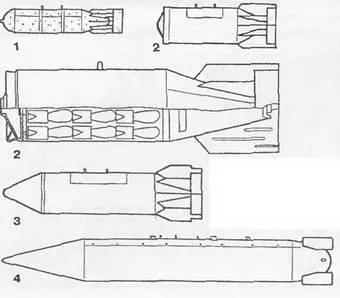

1 РБК-250 2-РБК-500 ШОАБ 3 РБК-500 АО 4 КМГУ-2

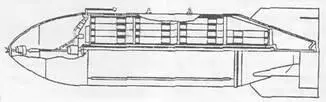

Кассетная бомба РБК-500 АО-2.5РТМ

Кассетная бомба РБК-500 ПТАБ-1М

Рассмотрим несколько типов РБК.

Так, РБК-250 АО-1 снаряжена 150 осколочными элементами (бомбеттами, как сказали бы итальянцы). Длина РБК 2120 мм, диаметр 325 мм. Вес РБК 273 кг. Вес элементов 150 кг. Максимальная площадь поражения РБК – 4800 м 2 .

РБК-500 ШОАБ-0,5 снаряжена 565 элементами ШОАБ-05 (шаровыми бомбами калибра 0,5 кг). Длина РБК 1500 мм, диаметр 450 мм. Вес РБК 334 кг. Вес элементов 282,5 кг. Радиус зоны поражения наземных целей 150-200 м.

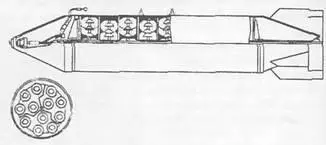

РБК-500 АО-2.5РТМ снаряжена 108 элементами АО-2.5РТМ Длина РБК 2500 мм, диаметр 450 мм. Вес РБК 504 кг. Вес элементов 270 кг.

Вес одного элемента (бомбы) АО-2.5РТМ составляет 2,5 кг, длина 150 мм, диаметр 90 мм.

Сброс кассет РБК-500 АО-2.5РТМ производится с самолетов, летящих со скоростью от 500 до 2300 км/ч на высотах от 300 м до 25 км.

РБК-500 ПТАБ-1М снаряжена 268 противотанковыми элементами ПТАБ-1М Вес РБК 427 кг. Длина 1954 мм, диаметр 450 мм.

Кумулятивный противотанковый элемент ПТАБ-1М весит 944 г. Его длина 260 мм, а диаметр 42 мм Элемент пробивает 200-мм гомогенную броню (при попадании по нормали)

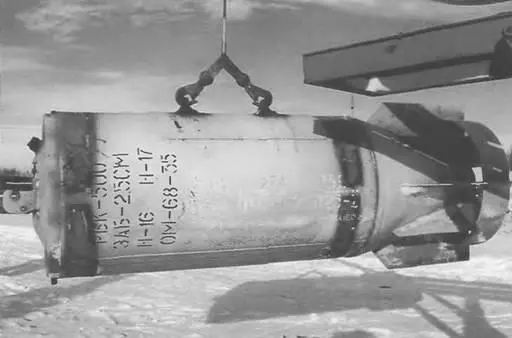

Кассетная бомба РБК-500 ЗАБ-2 5РСМ

В 1971 г были начаты опытно-конструкторские работы по созданию корректируемых авиабомб КАБ-500 и КАБ-1500 с лазерной головкой самонаведения 27Н Разработка КАБ-500 велась в ГНПП «Регион» В 1975 г. бомба КАБ-500Л поступила на вооружение фронтовой авиации

Параллельно с КАБ-500Л была разработана корректируемая авиабомба с телевизионным каналом управления КАБ-500Кр. Она имела калибр 500 мм Бомба предназначалась для поражения стационарных наземных целей типа железнодорожных мостов, фортификационных сооружений, узлов коммуникации и т д. Телевизионная система наведения корреляционного типа обеспечивала возможность поражения и замаскированных целей. В отличие от зарубежных аналогов, типа американской авиабомбы AGM-62 Walleye, захватывающих оптически контрастную цель, головка самонаведения КАБ-500Кр фиксирует взаиморасположение различных оптически контрастных объектов При этом цель может не выделяться на фоне местности, а бомба будет наводиться на условную точку, заданную маркером. Если верить рекламной статье журнала «Военный парад», то в ходе войсковой эксплуатации получено круговое вероятное отклонение менее трех метров.
