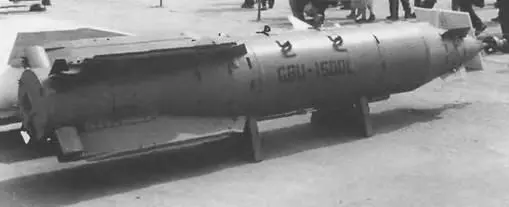

Корректируемая авиабомба КАБ-1500Л-Пр предназначена для применения самолетами фронтовой и дальней авиации Бомба применяется для поражения высокопрочных и заглубленных в землю особо важных объектов типа фортификационных сооружений, складов ядерных боеприпасов, командных пунктов а также различных малоразмерных целей.

Бомба КАБ-1500Л-Пр имеет лазерную полуактивную систему самонаведения, обеспечивающую при бомбометании круговое вероятное отклонение до 7-10 м. Причем значительную величину этого показателя составляют инструментальные погрешности точности измерения

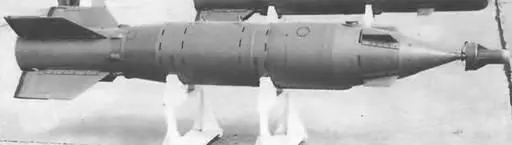

Корректируемая авиабомба КАБ-500Л

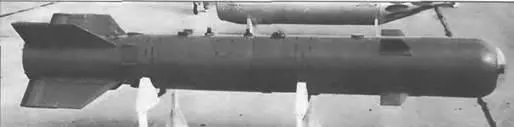

Корректируемая авиабомба КАБ-500Т

Корректируемая авиабомба КАБ-500Т

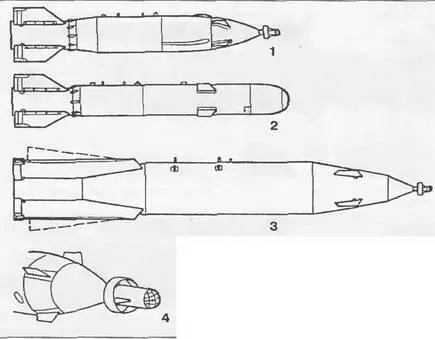

Корректируемые авиабомбы

1 – КАБ-500 2 – КАБ-500Т 3 -КАБ-1500Л 4 – лазерная головка КАБ-500

Аэродинамическая схема бомбы КАБ-1500Л-Пр – «бесхвостка». В кормовой части расположено крестообразное оперение, за которым находятся бипланные рули, обеспечивающие высокую маневренность бомбы. Переднее и заднее оперение складывающееся, что позволяет размещать бомбу не только на внешней подвеске, но и в бомбоотсеках больших самолетов.

В качестве боевой части используется специальная подкалиберная фугасно-проникающая капсула, способная углубляться в грунт на глубину до 20 м и пробивать перекрытия фортификационных сооружений толщиной до 3 м.

Модификация КАБ-1500Л-Ф оснащена фугасной боевой частью, выполненной на базе стандартной неуправляемой авиабомбы ФАБ-1500. При взрыве КАБ-1500Л-Ф образуется воронка диаметром до 20 м. Внешне эта авиабомба аналогична КАБ-1500Л-Пр.

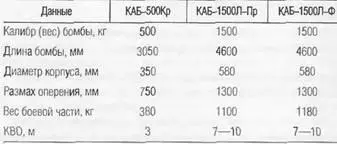

Диапазон высот боевого применения авиабомб весом 1500 кг лежит в пределах от 1 до 18 км при скорости самолета-носителя 550- 1700 км/ч.

Лазерная система наведения корректируемых авиабомб очень точна, когда речь идет о небольших высотах (до 5 км) и хорошей прозрачности воздуха. При больших высотах лазерное пятно увеличивается и размывается. С высоты шесть и более километров применение лазерного наведения неэффективно или требуется подсветка цели с земли. В этом отношении определенные преимущества имеет телевизионная система наведения. Кстати, как показала афганская война, бомбы КАБ-500Л и КАБ-1500Л при сбросе с больших высот, где их рулям «не хватало воздуха», плохо управлялись.

В январе 1995 г. самолет Су-24 разрушил бомбами КАБ-500Л два шоссейных моста через реку Аргун, чем воспрепятствовал передвижению чеченских бандформирований.

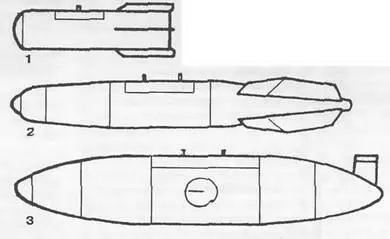

Зажигательные бомбы и баки

1 – ЗАБ-250 2 – ЗАБ-500 3 – зажигательный бак

Специальные авиабомбы:

1 – химическая бомба ХБ-250; 2 – ХБ-2000, 3 – парашютирующая бомба ПБ-250; 4 – объемно-детонирующая бомба ОДАБ

Зажигательные авиабомбы предназначены для создания пожаров и для непосредственного поражения огнем живой силы и боевой техники Калибр большинства зажигательных авиабомб составляет от 1,5 до 500 кг Зажигательные авиабомбы калибра 1,5-2,5 кг снаряжаются термитными составами, основой которых служит термит (смесь окислов железа с алюминием) При горении термита образуются шлаки с температурой 2500-3000 °С Для изготовления корпусов термитных бомб часто используется горючий металл электрон (сплав алюминия с магнием), который сгорает вместе с термитом Мелкие зажигательные авиабомбы сбрасывают с носителей в разовых бомбовых кассетах.

Зажигательные авиабомбы калибра 100-500 кг снаряжают органическими горючими веществами (бензин, керосин, толуол), загущенными до желеобразного состояния В качестве загустителей применяются алюминиевые соли высокомолекулярных кислот, искусственные каучу- ки и т п. В отличие от жидкого горючего, загущенная ог- несмесь дробится взрывом на крупные куски, которые разбрасываются на большие расстояния и горят с температурой 1000-1200 °С в течение нескольких минут Ог- несмесь хорошо прилипает к различным поверхностям и трудно удаляется с них. Горение огнесмеси происходит за счет кислорода воздуха, поэтому в радиусе действия зажигательной авиабомбы образуется значительное количество двуокиси углерода, оказывающей отравляющее действие Для повышения температуры горения огнесмеси до 2000-2500 °С в нее добавляют порошки горючих металлов.

Кроме огнесмеси в состав снаряжения бомбы входят 2 патрона- один с фосфором, другой с разрывным зарядом В головное очко бомбы вверть вается контактный взрыватель мгновенного действия. При срабатывании взрывателя детонирует разрывной заряд, взрывом которого разрушается корпус бомбы, дробятся, перемешиваются и разбрасываются фосфор и огнесмесь Фосфор в воздухе самовоспламеняется и поджигает куски огнесмеси.

Для снаряжения вязкими огнесмесями применяют также специальные тонкостенные контейнеры, называемые зажигательными баками Зажигательные баки отличаются от зажигательных авиабомб тем, что они предназначены только для наружной подвески на носителях При равном с фугасными бомбами калибре баки имеют большие геометрические размеры, но меньший вес.

Разновидностью зажигательных авиабомб являются фугасно-зажигательные авиабомбы, предназначенные для поражения огнем и фугасным действием различных сооружений (складов горючего и боеприпасов нефтехранилищ и др ). Фугасно-зажигательные авиабомбы имеют прочный корпус, снаряжаются порошкообразным пиротехническим составом и термитными патронами. Пиротехнические составы, применяемые для снаряжения фу- гасно-зажигательных авиабомб, обладают способностью взрываться, образуя огненную сферу. Термитные патроны воспламеняются, разбрасываются продуктами взрыва и создают отдельные очаги пожара.

В годы прошлой войны применялись зажигательные авиабомбы с термитными шарами ЗАБ-100-65-ТШ и ЗАБ-бОО-ЗОО-ТШ. Первая создавала 65 огневых очагов на площади более 40 га, вторая – 300 очагов на значительно большей площади
