Среди специальных авиабомб стоит отметить ОДАБ-1000 с объемно-детонирующей боевой частью.

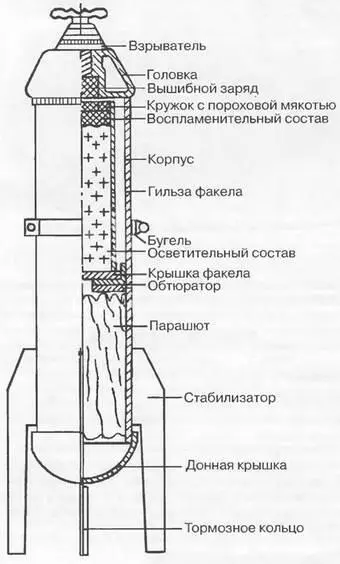

Осветительная бомба

Вес бомбы 1000 кг Вес боевой части 950 кг Длина бомбы 2142 мм. Диаметр бомбы 464 мм.

В открытой печати приводятся данные лишь о двух отечественных химических авиабомбах – ХБ-250 и ХБ-2000 Длина бомб 1392 и 2428 мм, диаметр 303 и 535 мм соответственно. Никаких сведений о действии отравляющего вещества для этих и других химических бомб в открытой печати не приводится. Да и во многих закрытых описаниях бомб и ракет вещество химической боевой части обозначается лишь индексом, например Р-35.

Циркулирует информация о том, что российские военные в середине 1990-х гг. передали США и НАТО подробные данные об отечественном химическом оружии, но сей документ внутри страны по-прежнему имеет гриф «секретно».

Нетрудно догадаться, что на вооружении советских и российских ВВС были и есть бомбы с ядерными и бактериологическими боевыми частями

В 1960-80-х гг. на вооружении американских ВВС состояла управляемая планирующая бомба «Уоллай». Она предназначалась для поражения наземных и надводных целей.

Имела цилиндрический корпус длиной 3,94 м и диаметром 0,38 м. Вес бомбы – до 500 кг. На корпусе бомбы расположено крестообразное крыло большой стреловидности с консолями треугольной формы в плане со срезанными концами. Поверхности управления, снабженные балансирами, находились в задней части крыла.

В хвостовой части бомбы был помещен генератор, обеспечивающий энергией электрическую и гидравлическую системы наведения и управления. Генератор приводился в действие ветрянкой, вращающейся в набегающем потоке воздуха во время полета бомбы. Дальность полета бомбы зависела от высоты и скорости ее сбрасывания и могла быть от 5 до 10 км.

Бомба снабжалась телевизионной системой наведения. В ее головной части располагалась гиростабилизи- рованная головка самонаведения, представлявшая собой телевизионную камеру, с помощью которой лросматривалась местность, находящаяся впереди бомбы. Изображение местности передавалось на самолет-носитель и воспроизводилось на экране. При атаке летчик направлял самолет на цель. Как только на экране появлялось изображение цели, он «запирал» на нее головку самонаведения, а затем сбрасывал бомбу. После сбрасывания с самолета-носителя бомба становилась полностью автономной. Головка самонаведения вырабатывала сигналы ошибок, в соответствии с которыми корректировался планирующий полет бомбы по направлению к цели.

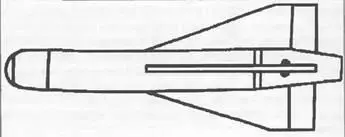

Планирующая бомба «Уоллай»

В 1960-1980-х гг. на вооружение ВВС США и других стран НАТО поступили различные образцы так называемого кассетного оружия, предназначенные для поражения групповых и площадных целей.

По конструктивному исполнению различают несбра- сываемые кассетные установки и сбрасываемые неуправляемые кассеты. И те, и другие представляют собой специальные контейнеры, снаряжаемые большим количеством малогабаритных боеприпасов.

Кассетные установки имеют обтекаемую форму и подвешиваются снаружи летательного аппарата. Отстрел боеприпасов из них осуществляется с помощью пиротехнических зарядов через трубчатые направляющие при пролете самолета-носителя над целью.

Сбрасываемые кассеты выполнены в виде обычных авиабомб. Выброс боеприпасов из них происходит по истечении заданного времени после отделения кассеты от самолета.

В зависимости от вида цели, кассеты и кассетные установки могут снаряжаться противотанковыми, противопехотными, бетонобойными и противотранспортными боеприпасами.

В США была создана кассета SUU-54 калибра 2000 фунтов, которая может использоваться как самостоятельный вид оружия, а также в качестве боевой части управляемых авиационных бомб, в частности GBU-15. Ее боевое снаряжение содержит около 2000 малокалиберных осколочный бомб либо до 200 противотанковых или противопехотных мин и размещается во внутренней полости цилиндрического корпуса длиной 2100 мм и диаметром 500 мм. После сбрасывания кассета раскрывается над целью в результате подрыва трех удлиненных и двух кольцевых зарядов, расположенных по торцам. Общий вес кассеты зависит от типа снаряжения и может составлять 800-1000 кг.

В рамках программы WAAM (Wide Area Antiarmor Munitions), которая предусматривала разработку как кассет, так и боеприпасов точного наведения для поражения наземных целей на большой площади, создана еще одна новая кассета SUU-65. Она обеспечивает доставку современных и перспективных авиационных боеприпасов, в том числе противотанковых BLU-99 АСМ (около 50 штук), бомб комбинированного действия BLU-97 СЕМ или противотанковых самонаводящихся мин BLU-101 и BLU-102 FRAM. Эта кассета имеет вес 454 кг и рассчитана на применение с самолетов тактической авиации. Она оснащена складывающимся оперением. После сбрасывания кассета раскручивается, а за счет центробежных сил обеспечивается большая площадь разброса снаряжения даже при сбросе кассеты с малых высот.

Боеприпас BLU-99 АСМ имеет призматический корпус с четырьмя полусферическими выемками. После раскрытия кассеты он опускается на надувном парашюте, при этом из него выдвигается телескопический шток со взрывателем. При падении на грунт срабатывает взрыватель, подрывающий боевую часть, в результате чего образуются 4 ударных ядра, одно из которых направлено вниз, а остальные- в разные стороны в горизонтальной плоскости.

Бомба комбинированного действия BLU-97 СЕМ, которой может снаряжаться кассета SUU-65, включает кумулятивный и зажигательные заряд, а также готовые осколки. Она позволяет поражать бронированную и небронированную технику и живую силу. Этот боеприпас имеет цилиндрический корпус длиной 100 мм, диаметром 60 мм и не снабжается средствами самонаведения.

Мина BLU-101 содержит 2 боеприпаса точного наведения «Скит» весом 3 кг, диаметром 130 мм. Боеприпасы «Скит» размещаются на поворотной платформе, являющейся их общим основанием. После приземления мины из нее выдвигаются акустические датчики, определяю

щие наличие бронетанковой техники противника и направление ее движения. При обнаружении, например, танка, платформа поворачивается на приближающуюся машину и производится ее отстрел. Затем аналогичным образом осуществляется пуск второго «Скита».
