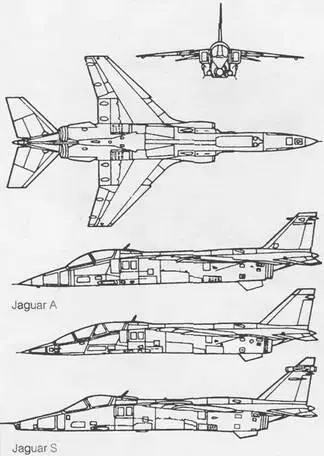

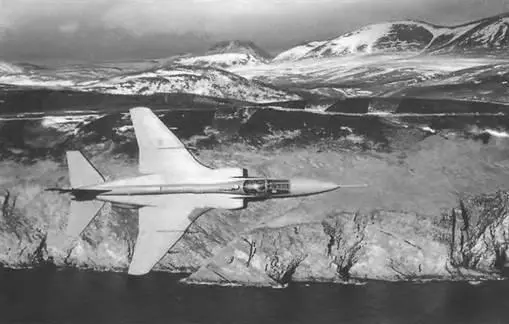

Вооружение самолетов «Ягуар» А и Е – две пушки DEFA (калибр 30 мм, боекомплект 533 снаряда) и 4500 кг на 5 узлах подвески ударного вооружения, включающего ракеты «воздух-воздух», «воздух- земля», НУР, кассетные авиабомбы, авиабомбы свободного и замедленного падения, а также контейнеры с разведывательным оборудованием и дополнительные топливные баки Самолеты «Ягуар» В и S имеют две 30-мм пушки «Аден», УР «Мартель» AS-37 или бомбы общей массой 4536 кг «Ягуар Интернэшнл» на семи узлах подвески несет противокорабельные УР «Си Игл», «Гарпун», «Экзосет», «Корморан», УР класса «воздух-воздух» «Мажик».

На вооружение ВВС Франции «Ягуар» поступал в 1973-1981 гг. (200 самолетов), ВВС Англии – в 1974-1982 гг. (203).

С декабря 1983 г. 75 английских «Ягуаров» были модернизированы в вариант GR Мк.1 А. Установлена новая коллиматорная индикация, ИНС, радарный высотомер и дисплей с перемещаемой картой местности Аналогичной модернизации подверглись 14 двухместных самолетов, которые стали обозначаться «Ягуар» Т Мк.2 А После войны в Персидском заливе модификация включала установку под гондолами двигателеи световых ракет AN/ALE-40, усовершенствованной системы опознавания «свой-чужой», приемника системы оповещения о радиолокационном облучении, контейнеров для РЭБ.

«Ягуар Интернэшнл» закупали ВВС Омана Эквадора, Нигерии и Индии. Впоследствии последняя наладила сборку «Ягуаров» из закупаемых комплектующих частей. К середине 1988 г общее число проданных самолетов «Ягуар» всех модификаций достигло 573.

Экипаж, чел. 1

Скорость, км/ч:

максимальная на высоте около 10 км 1700

максимальная на высоте до 3 км 1320

крейсерская 690

Практический потолок, м 14000

Дальность, км:

перегоночная 3650 действия 725-1400

Масса, кг:

максимальная взлетная 15700

нормальная взлетная 10430

пустого самолета 7000

Максимальная боевая нагрузка, кг 4536

Габариты самолета, м:

размах крыла 8,69

длина . 16,83

высота 4,89

Двигатель: ТРДДФ Rolls-Royce/Turbomeca

RT.172 Adour 104, кгс 2 по 2100/3315

Предназначен для атаки наземных целей и непосредственной поддержки войск. Может применяться в качестве низковысотного истребителя-перехватчика. Двухместные варианты самолета, кроме того, используются как учебно-тренировочные.

Международная программа, известная как «Джу- ром», была начата в 1970 г. в ответ на совместное техническое задание ВВС Румынии и нейтральной Югославии на одноместный штурмовик. Самолет был спроектирован инженерами Технического института воздухоплавания Югославии и института авиамеханики и авиационных конструкций Румынии; производство было доверено компании « Soko» и Национальному центру авиакосмической индустрии Румынии (CNIAR) Они построили по одному опытному самолету, которые поднялись в воздух одновременно в двух странах 31 октября 1974 г.

Самолеты были оснащены турбореактивными бесфорсажными двигателями.

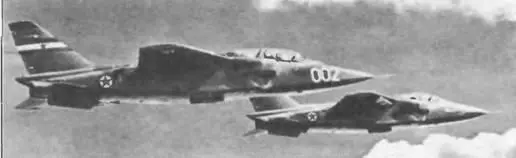

Випер Mk.622-41R. За ними последовала пара опытных самолетов двухместного учебно-тренировочного варианта, совершивших полет вновь одновременно 29 января 1977 г. Эти варианты имели обозначение: J-22 «Орао» (огао-орел) в Югославии и IAR-93 в Румынии.

После полетов двухместных опытных самолетов обе компании начали строительство предсерийной партии из 15 машин, и первые экземпляры были подняты в воздух в 1978 г. Серийное производство самолетов IAR-93 началось в 1979 г., а самолетов J-22 – в 1980 г.

В Югославии недостаточная тяговооруженность этих машин привела к их использованию для разведывательных целей под обозначением IJ-22, небольшое количество было двухместными учебно-тренировочными вариантами NJ-22.

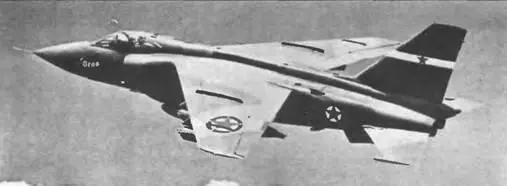

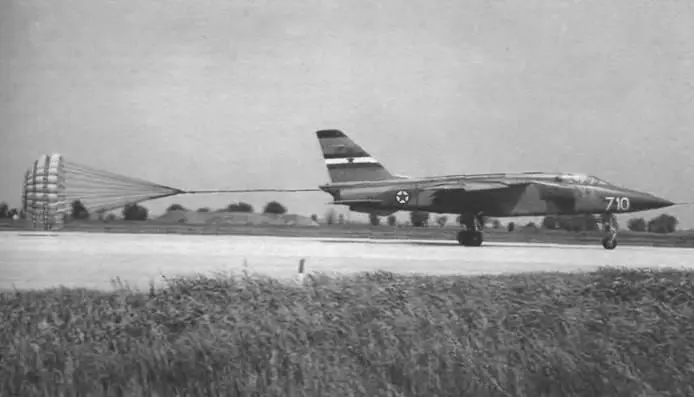

В Румынии партия самолетов была обозначена IAR-93A, и некоторые из них также являлись двухместными учебно-тренировочными. Окончательный серийный самолет оснащался форсажным двигателем Випер Мк.633-41 и был обозначен J-22M или «Орао» 2 в Югославии и IAR-93B в Румынии. Опытный образец «Орао» 2 впервые поднялся в воздух 20 октября 1983 г. и поступил в серийное производство в 1984 г.

Самолет «Орао» 2 имеет наплывы на передней кромке корневой части крыла, увеличенную емкость внутренних топливных баков; были удалены надкрыль- евые, ближние к фюзеляжу, аэродинамические перегородки. Подкрыльевые узлы подвески усилены для переноски грузов массой до 500 кг на каждой, а узлы подвески на центральной части фюзеляжа приспособлены для груза массой 800 кг. В завершение самолет получил новое авиационное электронное оборудование, включая индикацию на лобовом стекле Томпсон- CSF VE-120T.

Румынский аналог IAR-93B впервые полетел в 1985 г. и отличался от самолета «Орао» 2 отсутствием подфюзеляжных килей и противофлаттерных грузов на стабилизаторе, наличием нового радиолокационного дальномера в носовой части и измененным положением антенны доплеровской РЛС. Фонарь кабины открывался в сторону, а не вверх.

Были созданы двухместные варианты обоих самолетов IAR-93B и J-22M. Югославские имели новое обозначение «Орао» 2В, или NJ-22M.

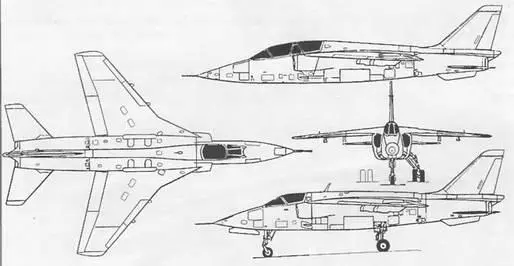

Самолет построен по нормальной аэродинамической схеме и представляет собой моноплан с высокорасположенным стреловидным крылом. На нем установлены 2 ТРД с бесфорсажной/форсажной тягой по 1814/2268 кгс.

Вооружение включает две пушки GSh-23L калибра 23 мм в передней нижней части фюзеляжа, плюс пять внешних узлов навески, на которые можно установить бомбы, снаряды, пушечный контейнер, подвесную гондолу с разведывательным оборудованием, контейнер для ночных осветительных приборов и дополнительные топливные баки. Общая максимальная полезная нагрузка 1500 кг.

Экипаж, чел. 2

Скорость, км/ч:

максимальная на высоте около 10 км 1010

максимальная на высоте до 3 км 1160

крейсерская 700-900

Практический потолок, м 12500

Дальность действия, км 530 Масса, кг:

максимальная взлетная 10100

нормальная взлетная 8600

пустого самолета 5900

Максимальная боевая нагрузка, кг 2800
