Бортовое оборудование самолета обеспечивает автоматизированное решение навигационных и пилотажных задач, поиска, обнаружения, слежения и поражения подводных лодок в надводном положении, под водой и на грунте и включает поисково-прицельную систему, ПНК, связное оборудование и др. Поисково- прицельная система состоит из радиолокационной, радиогидроакустической и магнитометрической подсистем.

В задней части корпуса находится отсек вооружения длиной 6,1 м. В нем могут располагаться до трех противолодочных торпед «Орлан» или до четырех ПКР «Коршун», или «Ястреб», или 6 ПКР «Орел», или мины и глубинные бомбы.

Морской спасатель Бе-42 оснащен радиолокационным и навигационным оборудованием, позволяющим вести спасательные работы в условиях ограниченной видимости. Бортовые средства для подбора спасаемых из воды включают две шестиместные полужесткие моторные лодки ЛПС-6, механизированные трапы, спецснаряжение.

На Бе-42 предусмотрено оборудование для оказания медицинской помощи. Бе-42 может взять на борт 54 человека.

При тушении пожаров «Альбатрос» способен производить забор воды на борт без приводнения – в режиме глиссирования, что позволяет увеличить частоту вылетов к очагу пожара.

Экипаж, чел. 8

Скорость, км/ч:

максимальная (6000 м) 720

патрулирования 320-400

Практический потолок, м 9700

Дальность, км:

перегоночная 5500

с максимальной боевой нагрузкой А100

с приемом 15 пострадавших для Бе-42 5000

Масса, кг:

максимальная взлетная 86000

максимальная боевая нагрузка 6500

нагрузка в пожарном варианте (пеногасящая смесь) 30000

топлива 35000

Длина разбега на сухой ВПП, м 10ОО

Длина пробега на сухой ВПП, м 900

Потребная длина акватории, м 3200

Габариты самолета, м

размах крыла 41 ( 62

длина со штангой ПВД 43,84

высота на сухопутной стоянке 11,07

Двигатели, кгс:

ТРДД Д-30КПВ 2 по 15000

ТРД РД-36-35АФВ 2 по 2900

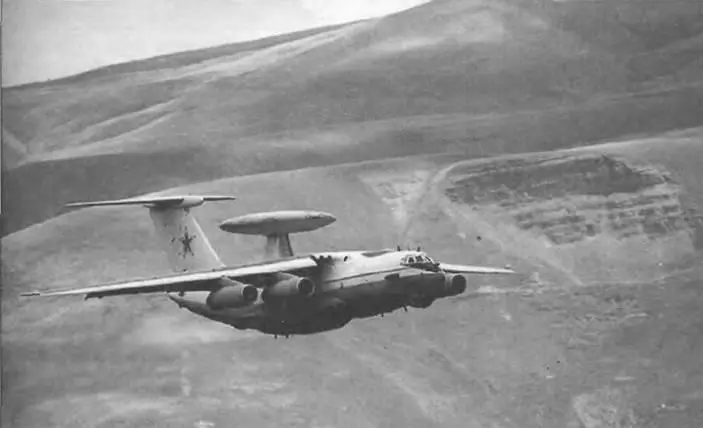

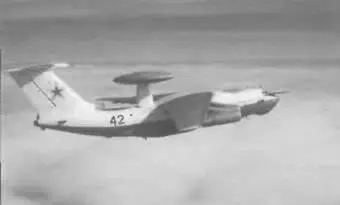

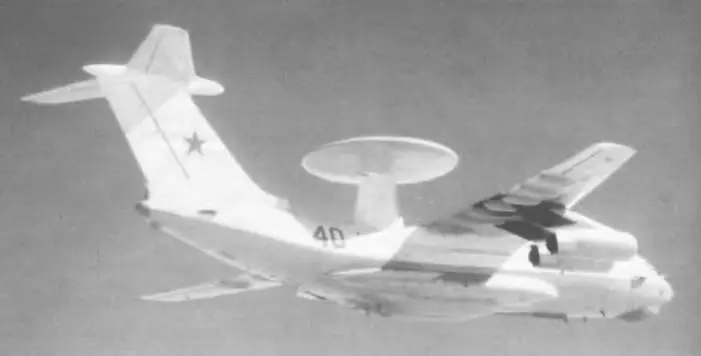

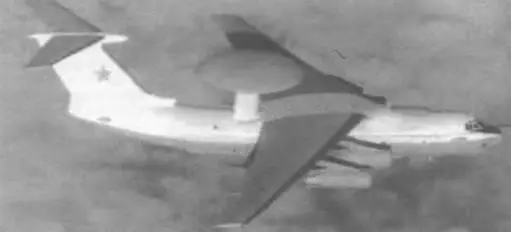

А-50 (код НАТО – «Mainstay») предназначен для обнаружения и опознавания воздушных объектов, определения их координат и параметров движения, выдачи информации на командные пункты, наведения истребителей-перехватчиков и вывода самолетов фронтовой авиации в район наземных целей при их боевых действиях на малых высотах.

Разработка А-50 началась в 1965 г. в ОКБ им. Г.М. Бериева. Создан на базе военно-транспортного самолета Ил-76МД. На вооружение войск ПВО поступил в 1984 г.

Высокие летно-технические характеристики самолета А-50 достигаются совершенной аэродинамической компоновкой базовой модели. В процессе эксплуатации оборудование самолета модернизировалось, в результате чего появилась новая модификация А-50М.

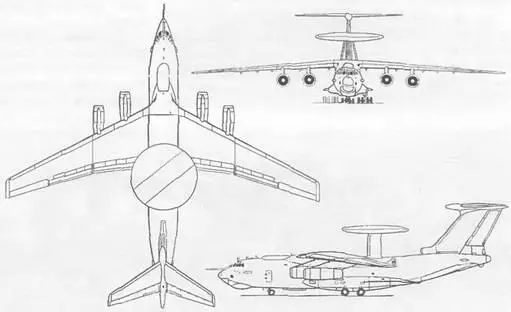

Для размещения и обеспечения эффективного функционирования радиотехнического комплекса потребовалось усовершенствовать конструкцию самолета и радикально изменить состав его бортового оборудования. А-50 представляет собой цельнометаллический моноплан с высокорасположенным крылом, размещением двигателей на пилонах и Т-образным оперением. Крыло самолета имеет умеренную стреловидность (25°) и оснащено высокоэффективной механизацией. На фюзеляже с помощью аэродинамических стоек укреплен грибовидный обтекатель бортовой РЛС диаметром 9 м.

На А-50 применено четырехопорное шасси с четырьмя колесами на каждой опоре, что позволяет улучшить проходимость самолета по грунту. Колеса передней опоры могут поворачиваться на угол 50° при маневрировании по ВПП.

На самолете установлены 4 турбореактивных двигателя Д-ЗОКП. Топливо на А-50 размещается в кессонных крыльевых баках, разделенных на 4 группы (по числу двигателей). В носовой части расположена не- убираемая штанга топливоприемника. Для обеспечения электроэнергией радиотехнического комплекса на борту самолета находится мощный генератор на базе авиационного двигателя АИ-24УБЭ.

Особенностью системы управления выступает возможность перехода с бустерного управления на ручное, что позволяет сохранять управление в случае отказа всех двигателей.

Эксплуатация А-50 выявила ряд недостатков. Из- за измененной аэродинамики (по сравнению с базовой моделью) стало очень сложно производить дозаправку в воздухе. При заходе в хвост заправщику машину начинает сильно трясти в турбулентном потоке воздуха.

Комплекс ДРЛО обладает уникальными возможностями, однако уступает американскому, установленному на самолете Е-3 системы АВАКС, в дальности обнаружения целей и количестве автоматизированных каналов наведения. Аппаратура, размещенная на А- 50, тяжелее американского оборудования аналогичного назначения примерно в 1,5 раза.

Однако РТК «Шмель» превосходит аналог, установленный на Е-3, по уровню выделения целей на фоне земли – это позволяет эффективно обнаруживать низколетящие цели с малой ЭПР, крылатые ракеты, самолеты «стелс». В память бортовой ЭВМ РТК «Шмель» заложены данные о спутниках, с помощью которых можно ретранслировать информацию практически на неограниченную дальность (Е-3 такой возможностью не обладает).

А-50 с РТК «Шмель» имеет в своем составе трех- координатную РЛС, аппаратуру определения государственной принадлежности, систему обработки информации и ее отображения на рабочих местах, систему цифровой связи с наземными и корабельными пунктами, взаимодействующими самолетами. Информация о целях, полученная А-50, используется для наведения истребителей и штурмовиков и по цифровым линиям связи передается на командные пункты автоматизированных систем управления (АСУ) различных видов вооруженных сил При работе на большом расстоянии от командных пунктов для передачи данных используются ИСЗ-ретрансляторы.

Кроме того. А-50 служит летающим пунктом наведения – радиолокационным постом и командным пунктом А-50 имеет возможность передавать информацию всплывающим в указанное время субмаринам Находясь на высоте 8000-10000 м, он может одновременно следить за несколькими десятками целей. Дальность обнаружения истребителя на малой высоте составляет не менее 200 км, на большой высоте – более 300 км Тактический экипаж А-50 включает 11 человек.
