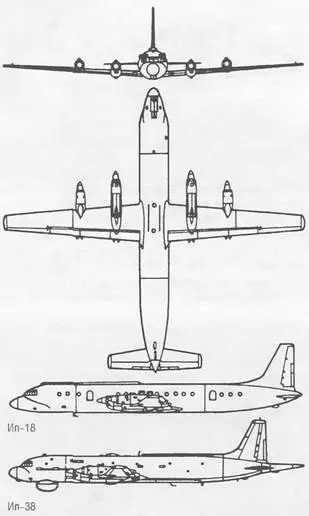

Самолет оснащен ПНК, в состав которого входит доплеровское и радионавигационное оборудование, а также автоматизированной поисково-прицельной системой (ППС) «Беркут», состоящей из БЦВМ «Пламя» (расположена в хвостовой части фюзеляжа над отсеком вооружения в герметизированном контейнере с постоянной температурой и влажностью воздуха), магнитометра и обзорной РЛС, установленной в носовой части под фюзеляжем и способной обнаруживать надводные корабли, а также подводные лодки под перископами. За хвостовым оперением в длинном коке расположен датчик детектора магнитных аномалий. Помимо этого оборудования, для поиска подводных лодок используются сбрасываемые гидроакустические буи (активные и пассивные) и газоанализатор. Последний позволяет обнаруживать субмарину по выхлопу ее дизельных двигателей.

Управление системой осуществляют два оператора, рабочие места которых оборудованы индикаторами на ЭЛТ (по уровню автоматизации Ил-38 превосходит аналогичный американский самолет Р-ЗС «Орион» с автоматизированной системой A-NEW, управление которой осуществляется пятью операторами). Ил-38 является первым в мире самолетом, оснащенным автоматизированной ППС (американский самолет ПЛО с аналогичным оборудованием Локхид Р-ЗС «Орион» создан в 1968 г и принят на вооружение ВМС США в 1969 г.).

В двух фюзеляжных отсеках могут размещаться глубинные бомбы, противолодочные управляемые ракеты, торпеды, мины и реактивные глубинные бомбы (до трех типов).

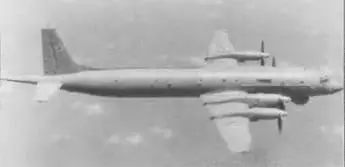

Ил-38 выпускался мелкими партиями по 15-20 самолетов в год до середины 70-х годов. Находится на вооружении ВМС России и Индии

Экипаж, чел. 7

Скорость, км/ч:

максимальная 685

крейсерская 400

Практический потолок, м 10000

Дальность, км:

перегоночная 8500

действия 2000 Масса, кг:

максимальная взлетная 66000

пустого самолета 34030

Длина разбега (при нормальной взлетной массе), м 1300

Длина пробега (при нормальной посадочной массе), м 850

Габариты самолета, м:

размах крыла 37,42

длина 40,075

высота 10,16

Двигатель: ТВД АИ-20М, л.с. 4 по 4250

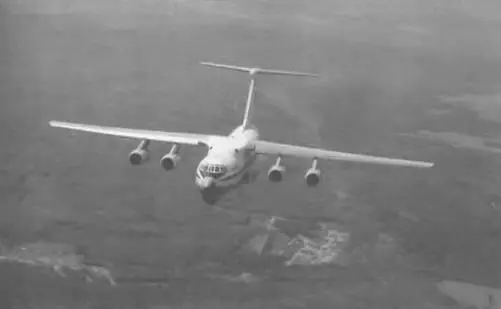

Ил-76 (код НАТО – «Candid») предназначен для десантирования личного состава и техники парашютным и посадочным способом, а также для перевозки военных и народнохозяйственных грузов.

Разработка самолета начата в конце 60-х годов, первый полет опытного самолета состоялся 25 марта 1971 г. Серийное производство ведется с 1975 г., и к 1992 г. построено около 700 самолетов.

На базе Ил-76 созданы самолеты различного назначения.

Ил-76М, Ил-76МД, Ил-76МФ – военно-транспортные самолеты.

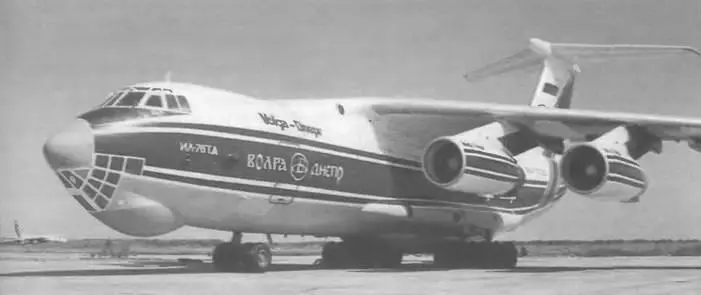

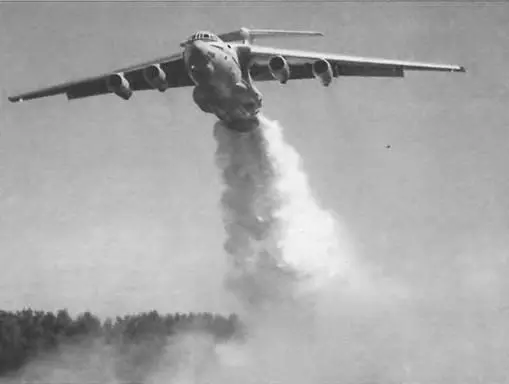

Ил-76Т, Ил-76ТД – транспортные самолеты, предназначенные для использования в ГВФ. Ил-76ТДП – пожарный самолет. Ил-76ЛЛ – летающая лаборатория для отработки перспективных двигателей.

На самолете установлена навигационная РЛС (под кабиной штурмана), метеорологическая РЛС (в носовой части), БЦВМ.

Самолет выполнен по нормальной аэродинамической схеме, с высокорасположенным стреловидным крылом и Т-образным хвостовым оперением. Кабины экипажа и грузовой отсек герметичные. Фюзеляж балочной конструкции, овального поперечного сечения по кабине экипажа и круглого – по грузовой кабине. Механизация крыла по передней и задней кромкам состоит из отклоняющихся пятисекционных предкрылков и выдвигающихся трехщелевых закрылков, элеронов, спойлеров и тормозных щитков

Четыре ТРДД установлены под крылом на пилонах и заключены в гондолы, которые закреплены на самих двигателях. Топливо размещено в 12 изолированных друг от друга баках-отсеках. Все они разделены на 4 группы по числу двигателей, в которых для предотвращения взрыва используется система наддува нейтрального газа. Шасси самолета состоит из четырех главных опор (расположены спереди и сзади центра тяжести самолета) и передней стойки.

Самолет имеет герметичную грузовую кабину, опускающуюся грузовую рампу, две тяговые грузовые лебедки, расположенные у передней стенки грузовой кабины, четыре электротельфера (по два с каждого борта; задние электротельферы могут выдвигаться на 5 м за порог рампы), четыре переставляемых по ширине рампы подтрапника В грузовой кабине возможна установка трех пассажирских модулей, выполненных в виде стандартных контейнеров (пассажировместимость каждого модуля 30 человек) Длина грузового отсека – 20 м ширина – 3,4 м, высота – 3,46 м.

По конструктивной и аэродинамической компоновке, а также по своим летно-техническим характеристикам Ил-76М практически не имеет отличий от самолета Ил-76, за исключением максимально перевозимой нагрузки, которая увеличена на 20 т.

Ил-76МД (код НАТО – «Candid-В») предназначен для выброски воздушного десанта, перевозки войск, боевой техники (в том числе средних танков), доставки войскам срочных грузов, а также транспортировки раненых и больных. При установке недорогого специального оборудования может использоваться для тушения сильных пожаров.

Первая опытная машина была создана в марте 1971 г. на базе Ил-76М, а с июня 1974 г. Ил-76МД начал поступать на вооружение.

Ил-76МД – самолет автономной эксплуатации. В течение двух месяцев он способен выполнять задачи вдали от родного аэродрома и обслуживается только силами экипажа.

Силовая установка, все системы, оборудование и вооружение полностью сохранены, и лишь в конструкцию планера введены конструктивные изменения, связанные с увеличением ресурса и взлетной массы. При эксплуатации с бетонированных ВПП первого класса взлетная масса самолета возросла со 170 до 190 т в основном за счет заправляемого топлива и незначительно – за счет увеличения массы конструкции. Это позволило повысить дальность полета самолета Ил-76МД с максимальной транспортной нагрузкой на 40%.

Тележка шасси, в отличие от Ил-76М, расположена не вдоль, а поперек, что повышает взлетно-поса- дочные характеристики при использовании грунтовых аэродромов. Для предотвращения попадания грязи ниша шасси во время взлета и посадки закрыта. На Ил-76МД применены уникальные трехщелевые закрылки. Ил-76МД оборудован специальными средствами десантирования людей и техники, выброса грузов Основные системы самолета многократно резервированы.
