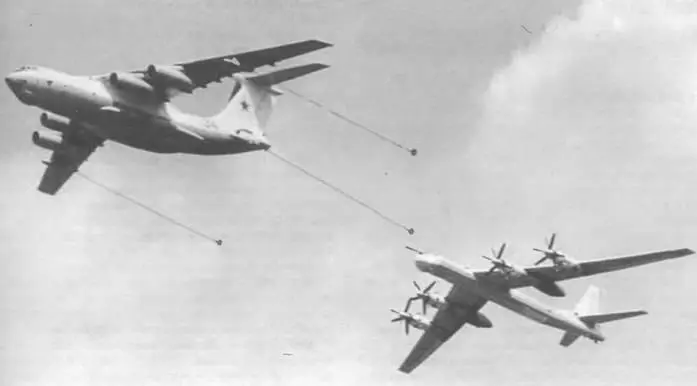

В хвостовой части самолета расположено рабочее место оператора дозаправки, оснащенное оптической системой заднего обзора. На самолете установлено дополнительное светотехническое оборудование, обеспечивающее поиск и сближение самолетов при дозаправке, а также оборудование для обеспечения видимости контура самолета-заправщика и агрегата заправки при всех вариантах их установки. Проведены также работы по размещению дополнительных блоков аппаратуры радиосистемы ближней навигации РСБН-7С для обеспечения режима «Встреча».

После снятия фюзеляжных топливных баков самолет может трансформироваться в транспортный. Для этого на нем имеются грузовые лебедки ЛПГ-3000А (2 шт ) для погрузки техники и грузов с тянущим усилием 3000 кг, тельферное оборудование для погрузки грузов без ходовой части грузоподъемностью до 10000 кг, рольганговое оборудование для погрузки и крепления контейнеров, поддонов, швартовочно-такелажное оборудование для погрузки и крепления грузов к полу самолета Длина грузового отсека – 20 м (24,5 м с рампой), ширина грузового отсека – 3,4 м, высота грузового отсека – 3,46 м.

Ил-78М в транспортный вариант не конвертируется.

Находится на вооружении ВВС России и Украины.

Экипаж, чел. 7

Скорость, км/ч:

максимальная 850

крейсерская 750-800

диапазон скоростей при дозаправке 400-600

Высота крейсерского полета, м 12000

Диапазон высот при дозаправке, м 2000-9000

Дальность, км:

перегоночная 9500-10000 максимальная дальность полета с полезной

нагрузкой 20000 кг 7300 максимальная дальность полета с полезной

нагрузкой 50000 кг 3650

Масса, кг:

максимальная взлетная 190000

максимальная взлетная для Ил-78М 210000

нормальная взлетная 170000

пустого самолета 98000

максимальная посадочная 151500

топлива в крыльевых баках 90000

топлива в фюзеляжных баках 28000

Длина разбега (при нормальной взлетной массе), м 1700

Длина пробега (при нормальной посадочной

массе), м 450-850

Габариты самолета, м:

размах крыла 50,5

длина 46,59

высота 14,76

Двигатель: ТРДД Д-30КП-2, кгс 4 по 12000

ВСУ ТА-12А, л.с. 500

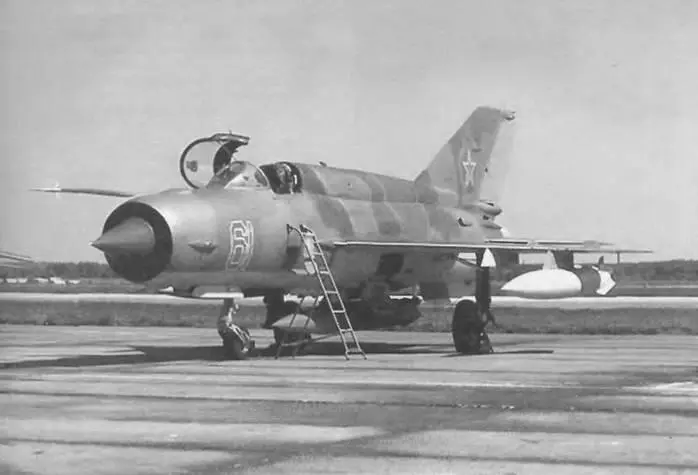

МиГ-21 (код НАТО – «Fishbed») предназначен для борьбы с высотными сверхзвуковыми бомбардировщиками и тактическими истребителями противника.

Проектирование легкого фронтового истребителя- перехватчика началось в ОКБ им. А.И. Микояна с 1953 г. Отработав на ряде опытных самолетов (Е-4, Е-5, Е-6) аэродинамическую схему с треугольным крылом, в 1959 г. был запущен в серию новый истребитель, получивший название МиГ-21 Ф.

На базе самолета МиГ-21 создано большое количество модификаций.

Е-6 – прототип самолета.

МиГ-21 Ф – серийный дневной фронтовой истребитель с пушечным вооружением. Самолет оснащен двигателем ТРДФ Р-11Ф-300. Вооружение состояло из двух пушек НР-30 калибра 30 мм, НАР калибра 57 мм в двух подкрыльевых блоках УБ-16-57У. Для борьбы с наземными целями применялись две НАР АРС-240 калибра 240 мм или две бомбы калибра 50- 500 кг.

МиГ-21 Ф-13 – дневной истребитель. Оснащен следующим оборудованием: радиодальномером СРД-5М «Квант», коллиматорным прицелом АСП-5НД, автоматическим радиокомпасом АРК-10, радиостанцией Р-802В (РСИУ-5В), системой сигнализации об облучении РЛС «Сирена-2», системой средств спасения с защитным фонарем «СК» (дает возможность безопасно покидать самолет на минимальных высотах и скорости до 1100 км/ч). Вместо посадочной фары может монтироваться разведывательный фотоаппарат АФА-39. Вооружен одной пушкой НР-30 (30 снарядов), двумя блоками УБ-16-57У или УБ-32-57У с НАР С-5 (57 мм) или двумя НАР С-24, двумя бомбами калибра 50-500 кг. Может быть оснащен двумя УР Р-ЗС с ТГС (диапазон дальностей пуска 1-7 км). Состоял на вооружении ВВС СССР, а также поставлялся в страны Варшавского Договора, на Кубу, в Египет, Индию, Сирию и Финляндию. Серийно строился в Китае под обозначением J-7.

МиГ-21У – учебно-тренировочный самолет. Предназначен для начальной подготовки летного состава к применению боевых машин серии МиГ-21. Является двухместным вариантом истребителя МиГ-21 Ф-13. Первый полет самолета состоялся 17 октября 1960 г. На МиГ-21 установлен двигатель Р- 11Ф-300 мощностью 56,3 кН/5740 кгс. Самолет вооружен крупнокалиберным пулеметом А-12,7.

МиГ-21П – предсерийный всепогодный истребитель. Установлен радиоприцел ЦД-ЗОТ, аппаратура командного наведения «Лазурь» и автопилот КАП-1. Имел шасси с колесами увеличенного размера.

МиГ-21ПФ – серийный всепогодный истребитель. Установлен двигатель ТРДФ Р-11Ф2-300, радиоприцел РП-21 «Сапфир», коллиматорный прицел ПКИ-1. Пушечное вооружение отсутствует.

МиГ-21УТИ – учебно-тренировочный истребитель.

МиГ-21ФЛ – модификация МиГ-21 ПФ с увеличенной емкостью топливных баков, предсерийный.

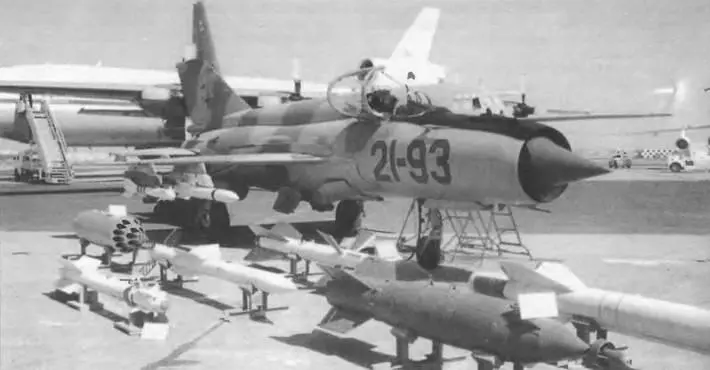

МиГ-21ПФМ – фронтовой многоцелевой истребитель для эксплуатации с грунтовых аэродромов. Развитие МиГ-21 ФЛ, серийный. Оснащен более мощным БРЭО и вооружением, а также системой сдува пограничного слоя (СПС) с закрылка. Установлен киль уве-личенной площади, модернизированный радиоприцел РП-21М, оптический прицел ПКИ, система радиолокационного опознавания «Хром-никель». Нес вооружение: двуствольную пушку ГШ-23 в контейнере ГП-9 на подфюзеляжном узле подвески; на подкрыльевых узлах могли крепиться четыре УР К-13 или Р-ЗС с ТГС, РС-2УС (К-5), а также УР Х-66 (класса «воздух-поверхность»).

МиГ-21Р – тактический разведчик Оснащен сменными контейнерами, расположенными на подфюзеляжном узле подвески с АФА, телевизионными и другими средствами ведения воздушной разведки. Устанавливалось вооружение: две УР К-13, блоки НАР УБ-16 и УБ-32, НАР С-24.

МиГ-21 С – фронтовой всепогодный истребитель Оборудован радиоприцелом РП-22С, коллиматорным прицелом АСП-ПФ, помехазащищенной линией связи «Лазурь-М», обеспечивающей взаимодействие с наземной автоматизированной системой управления «Воздух-1», и автопилотом АП-155 Нес вооружение: двуствольную пушку ГШ-23 в контейнере ГП-9 на подфюзеляжном узле подвески (позднее встроенная – ГШ-23Л); на подкрыльевых узлах могли подвешиваться четыре УР К-13 или Р-ЗС с ТГС, РС-2УС (К-5), а также УР Х-66 (класса «воздух-поверхность»)

МиГ-21 ПД – экспериментальный самолет для отработки укороченного взлета и посадки с комбинированной силовой установкой (маршевый ТРДФ Р-11Ф2-300 и два подъемных ТРД РД-36-35) и неубирающимся шасси.

МиГ-21 УС – учебный фронтовой истребитель. Оснащен двигателем ТРД Р-11Ф2С-300, автопилотом КАП-2 (1966 г.). Вооружен УР Р-3 с ТГС, НАР калибра 57 и 240 мм, свободнопадающими практическими и боевыми бомбами различных типов на двух подкрыльевых узлах внешней подвески.
