Энциклопедия современной военной авиации 1945 – 2002 ч. 1 Самолеты

МиГ-21 «Аналог» – экспериментальный самолет для испытания оживального крыла.

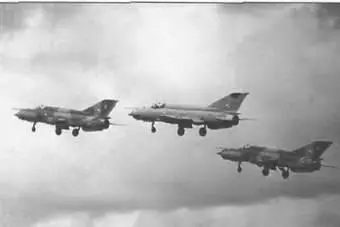

МиГ-21 СМ – фронтовой всепогодный истребитель Предназначен для уничтожения воздушных целей днем и ночью в простых и сложных метеоусловиях. Самолет может поражать наземные объекты в условиях визуальной видимости неуправляемыми авиационными ракетами калибра 57 и 240 мм, авиационными бомбардировочными средствами поражения массой до 500 кг, а также пушечным вооружением МиГ-21 СМ разработан в 1968 г. с существенно расширенными боевыми возможностями. Основные его отличия от предшествующих модификаций: в нижней части фюзеляжа на лафете размещена встроенная спаренная пушка ГШ-23Л с боезапасом 200 патронов; под крылом установлены 2 дополнительных пилона, на которых возможна подвеска до четырех управляемых ракет РС-2УС, Р-3С, Р-3С, Р-3Р, Р-55, Р-6О, Р-60М, а также НАР калибра 57 и 240 мм и свободнопадающих бомб различных типов массой до 500 кг (максимальная масса боевой нагрузки до 1300 кг); двигатель Р-11Ф2С-300 заменен на Р-13-300 с тягой 6490 кгс на форсаже. Истребитель оснащен радиоприцелом С-21 «Сапфир-21» и оптическим прицелом АСП-ПФД.

МиГ-21 М – экспортный вариант фронтового всепогодного истребителя МиГ-21 СМ. На нем установлен менее совершенный двигатель Р-11Ф2С-300, радиоприцел РП-21МА и оптический прицел АСП-ПФД. Оснащен встроенной пушкой калибра 23 мм. На внешних узлах подвески могли подвешиваться четыре УР РС-2УС (1970 г.).

МиГ-21 МФ – усовершенствованный вариант МиГ-21 СМ. Установлен двигатель Р-13-300. Мог нести до шести УР ближнего боя Р-60.

МиГ-21 МТ – фронтовой всепогодный истребитель. Значительно увеличена емкость накладного бака, за счет чего общий объем топлива во внутренних баках возрос до 3250 л.

МиГ-21 СМТ – фронтовой всепогодный истребитель с увеличенной до 2950 л емкостью внутренних топливных баков.

МиГ-21 УМ – учебный фронтовой истребитель с модернизированным БРЭО, двигатель Р-11Ф2С-300. Установлены катапультные кресла КМ-1М. Вооружен УР Р-3 с ТГС, НАР калибра 57 и 240 мм, свободнопа- дающими практическими и боевыми бомбами различных типов на двух подкрыльевых узлах внешней подвески. Возможна установка двух стартовых твердотопливных ускорителей СПРД-99 23,6 кН/2300 кгс.

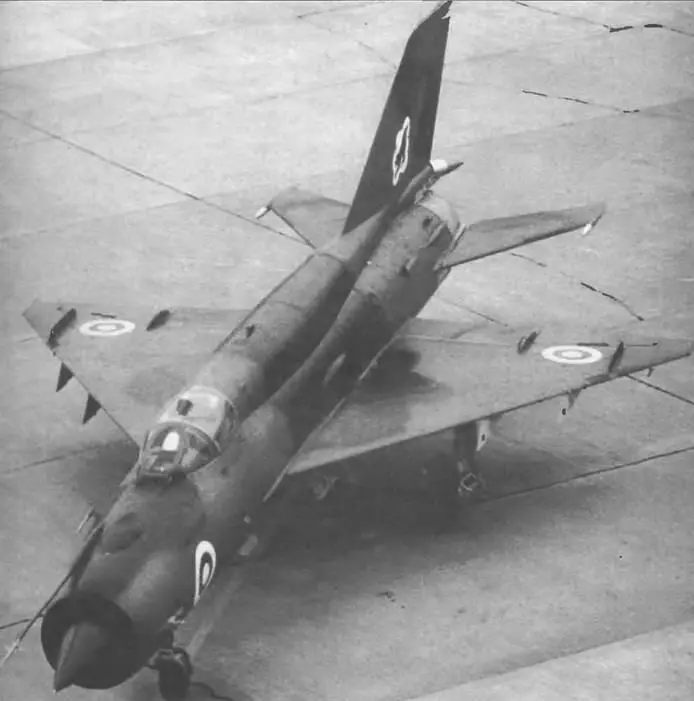

МиГ-21 бис – фронтовой всепогодный истребитель. Предназначен для уничтожения воздушных целей днем и ночью, в простых и сложных метеоусловиях, а также для нанесения ударов по наземным объектам неуправляемыми средствами поражения в условиях визуальной видимости. Самолет МиГ-21 бис стал одной из последних серийных модификаций самолетов семейства МиГ-21.

Истребитель создан в 1971 г., серийно строился в 1972-1974 гг. (выпущено 2030 самолетов), поставлялся ВВС СССР и в зарубежные страны (имелся экспортный вариант самолета). По сравнению с истребителями МиГ-21 предыдущих модификаций на МиГ-21 бис модернизировано крыло, применены интегральные топливные баки, новый двигатель, усовершенствовано бортовое оборудование, значительно увеличена номенклатура бортового вооружения. По своей радиолокационной заметности самолет сравним с истребителем F-16.

На МиГ-21 бис установлен турбореактивный двигатель Р-25-300 с тягой 69,6 кН/7100 кгс (на режиме чрезвычайного форсажа 97,1 кН/9900 кгс). Возможна также установка стартовых твердотопливных ускорителей СПРД-99. Увеличение тяги двигателя позволило улучшить скороподъемность и угловые скорости разворотов самолета.

Бортовое оборудование МиГ-21 бис практически не отличается от бортового оборудования МиГ-21 СМ и включает: радиоприцел С-21; оптический прицел АСП-ПФД, ПНК «Полет-ОИ», в состав которого входит система автоматического управления СВУ-23ЕСН система ближней навигации и посадки РСБСН-5С и ан- тенно-фидерная система («Пион-Н»); помехозащищенная линия связи «Лазурь», обеспечивающая взаимодействие с наземной АСУ «Воздух-1»; катапультное кресло КМ-1 или KM-IM, приемник воздушного давления ПВД-18.

В комплект вооружения включены: встроенная пушка ГШ-23Л (калибр 23 мм, боезапас 200 снарядов); до четырех УР К-13М РС-2УС, Р-3С, Р-3Р, Р-60, Р-60М, а также НАР калибра 57 и 240 мм и свободно- падающие бомбы различных типов массой до 500 кг (максимальная масса боевой нагрузки до 1300 кг) Возможна подвеска контейнеров с пушками, АФА, средствами радиотехнической разведки. В совокупности с установкой новой ракеты типа Р-60 вместо Р-3С улучшение маневренности превратило МиГ-21 бис в самолет, способный серьезно конкурировать с машиной нового поколения типа F-16 в скороподъемности, скоростях и радиусах разворотов что имеет решающее значение в ближних воздушных боях.

Состоит на вооружении ВВС стран СНГ и многих других государств. Серийный выпуск прекращен. Применялся сирийскои авиацией в боевых действиях в Ливане (1979-1983 гг.).

МиГ-21 И (МиГ-21-93) – предназначен для уничтожения воздушных целей днем и ночью, в простых и сложных метеоусловиях, а также для поражения наземных объектов неуправляемыми и управляемыми средствами поражения в любых условиях.

Работы над новой модификацией самолета начались в 1989 г. Без изменения конструкции планера и силовой установки, только за счет оснащения современным радиоэлектронным оборудованием, удалось достичь многократного повышения боевой эффективности по сравнению с последней модификацией МиГ-21 бис.

Самолет создается на базе МиГ-21 МФ или МиГ-21 бис с двигателями Р-25-300. Возможна установка стартовых твердотопливных ускорителей СПРД-99.

Кабина истребителя выполнена с учетом современных достижений эргономики Фонарь кабины с цельным козырьком, значительно улучшающим обзор в передней полусфере.

Самолет оснащен многофункциональной бортовой малогабаритной импульсно-доплеровской РЛС «Копье», которая позволяет обнаруживать и скрытно сопровождать в автоматическом режиме воздушные цели, в том числе летящие на малой высоте над землей или водной поверхностью (дальность обнаружения типовой воздушной цели на встречном курсе до 57 км, «вдогон» – до 25-30 км, наземной цели типа мост – 100 км, морской цели типа катер – 30 км). Кроме того, она позволяет одновременно сопровождать в режиме обзора до восьми целей и выделять две наиболее опасные; обеспечивать атаку по целеуказанию и поражение целей ракетами с радиолокационными и тепловыми головками самонаведения (обеспечивает одновременный пуск двух УР по двум различным целям), а также пушкой; производить скоростной вертикальный поиск и автоматический захват визуально видимых целей в ближнем воздушном бою с использованием усовершенствованных УР, имеющих повышенные маневренные характеристики; формировать равномас- штабную карту с высоким разрешением, укрупнением масштаба и «замораживанием» изображения.
