В состав оборудования входят: бортовая ЦВМ, нашлемная система целеуказания, система отображения информации, новая система управления оружием, аппаратура инерциальной курсовертикали, цифровая система воздушных сигналов, РСБН, новая кабинная аппаратура, система электроснабжения, контроля и регистрации.

Оснащение самолета МиГ-21-93 современным бортовым оборудованием и вооружением повышает его боевую эффективность до уровня истребителей четвертого поколения типа «Мираж» 2000 и F-16.

Вооружение самолета включает: две УР класса «воздух-воздух» средней дальности Р-27 или четыре Р-77, четыре УР ближнего боя Р-73Э или шесть Р-60М, две ПРЛР Х-25МП или одну Х-31А, или Х-35, две корректируемые бомбы с лазерным наведением КАБ-500КР, НАР С-5, С-8, С-13 и С-24, свободнопадающие бомбы массой 100-500 кг и встроенную пушку ГШ-23Л (калибр 23 мм, боезапас 200 снарядов). Возможна подвеска контейнеров с пушками, АФА, средствами радиотехнической разведки Для защиты от ракет класса «воздух-воздух» и ракет переносных ЗРК типа «Стингер» с ИК ГСН установлено 120 блоков выброса помех БВП-21 (ИК-ловушек), которые размещены вдоль крыла а месте сопряжения его с фюзеляжем.

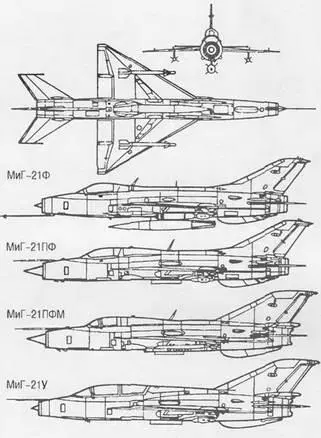

Базовый самолет представляет собой свободноне- сущий моноплан, имеющий треугольное среднерасположенное крыло малого удлинения и стреловидное оперение. Стреловидность крыла по передней кромке – 57°, хвостового оперения – 60°. Для улучшения путевой устойчивости на самолете установлен подфюзеляжный киль. Под рулем направления находится контейнер тормозного парашюта. В первых моделях использовался фонарь кабины, открывающийся вперед и вверх, а также отделяющийся во время катапультирования вместе с сиденьем, предохраняя пилота от воздействия набегающего потока. Система катапультирования обеспечивает покидание самолета на скорости до 1100 км/ч.

Применение совершенной аэродинамической схемы, лобового воздухозаборника в сочетании с высокой тяговооруженностью и прочностью, а также исключение остановки двигателя при пусках ракет и стрельбе из пушки, наличие системы демпфирования колебаний обеспечили самолету высокие характеристики устойчивости и управляемости, в том числе на малых скоростях и при полетах со скольжением, и создали репутацию лучшего в мире легкого истребителя.

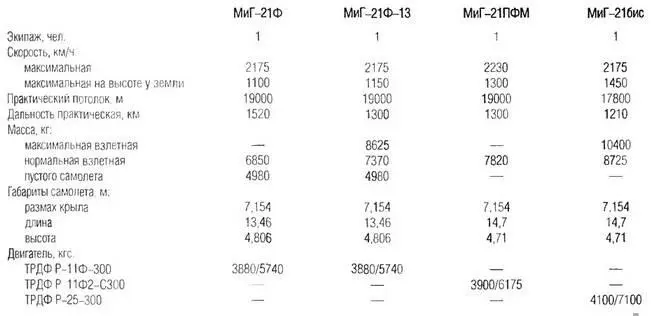

На самолете установлен двигатель Р-11Ф-300 с тягой 3880 кгс. Топливная система состоит из 7 фюзеляжных резинотканевых баков и четырех крыльевых кессонов общей емкостью 2470 л. На самолете применено трехстоечное шасси. Тормоза пневматические. Гидросистема образована двумя самостоятельными контурами. Воздухозаборник лобовой, с автоматической плавной регулировкой.

Самолеты МиГ-21 первых модификаций являлись дневными истребителями, предназначенными для использования в хороших погодных условиях (радиоприцел отсутствовал). Оборудования включает радиодальномер СРД-5 (МиГ-21 Ф) или СРД-5М «Квант» (МиГ-21 Ф-13), коллиматорный прицел АСП-СНД или АСП-5НД (МиГ-21 Ф-13), автоматический радиокомпас АРК-10, радиостанцию Р-802В (РСИУ-5В), систему сигнализации об облучении РЛС «Сирена-2». Вместо посадочной фары на МиГ-21 Ф-13 может монтироваться разведывательный фотоаппарат АФА-39.

Вооружение самолета включает 2 пушки НР-30 (калибр 30 мм, боезапас 60 снарядов, МиГ-21, МиГ-21 Ф) или одну пушку НР-30 (боезапас 30 снарядов, МиГ-21 Ф-13), два блока УБ-16-57У или УБ-32-57У с НАР С-5 (калибр 57 мм) или две НАР С-24, две бомбы массой 50-500 кг. МиГ-21 Ф-13 оснащен двумя УР Р-ЗС с ТГС (диапазон дальностей пуска составляет 1-7 км).

МиГ-21 является одним из самых массовых самолетов мира Серийно он выпускался 28 лет (с 1959 по 1986 г.), было построено 10154 машины, поставлялся в десятки стран Небольшое количество самолетов имеется на вооружении ВВС США (эскадрилья «Агрес- [ сор»). По советской лицензии эти самолеты строятся в Индии и Китае (китайский вариант МиГ-21 Ф-13 имеет название J-7).

Самолеты МиГ-21 ранних модификаций широко 1 использовались в региональных конфликтах, в частности в арабо-израильской войне (1967 г.), индо-пакистанском конфликте (1971 г.) и войне во Вьетнаме, а также применялись в ходе боевых действий в Афганистане, Анголе и в районе Персидского залива.

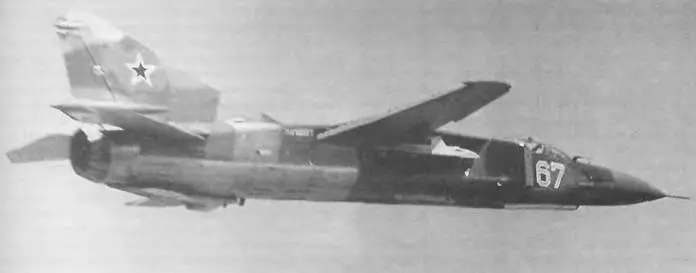

МиГ-23 (код НАТО – «Flogger») предназначен для уничтожения воздушных целей днем и ночью, в простых и сложных метеоусловиях, в том числе на фоне земли и в радиоконтрастной облачности, в условиях активных и пассивных помех, а также для поражения наземных объектов неуправляемыми и управляемыми средствами поражения в условиях визуальной видимости целей.

Первый полет истребитель, созданный в ОКБ им. А.И. Микояна, совершил 10 апреля 1967 г. под названием Е-231. В августе 1967 г. самолет был показан на воздушном параде в Домодедово. На базе созданного самолета разработаны следующие модификации.

МиГ-23С – фронтовой истребитель, первый серийный самолет. Оснащен двигателем ТРДФ Р-27Ф-300, РЛС РП-22, теплопеленгатором ТП-23, радиокомпасом АРК-10 и аппаратурой приводной системы АСП-ПФ.

МиГ-23Б – истребитель-бомбардировщик.

МиГ-23М – фронтовой истребитель. Модернизация МиГ-23С. Оснащен крылом, как у МиГ-23УБ, новым двигателем, РЛС «Сапфир-23Д», теплопеленгатором ТП-23, оптическим коллиматорным прицелом АСП-23Д и дополнительным встроенным топливным баком. В состав вооружения входили: УР Р-23Р, Р-23Т, К-13М, (позднее) Р-60 и Р-60М, Х-23, НАР и бомбы калибра до 500 кг.

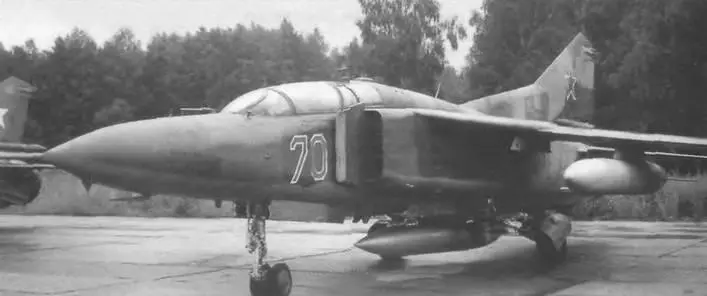

МиГ-23УБ – двухместный учебно-боевой самолет. Предназначен для обучения и тренировки летного состава пилотированию, перехвату воздушных целей и боевым действиям по наземным целям в диапазоне высот и скоростей полета боевых самолетов МиГ-23. Самолет может выполнять также отдельные боевые задачи самостоятельно и в составе группы самолетов МиГ-23.

Двухместный учебно-боевой самолет МиГ-23УБ создан в 1970 г. на базе боевого самолета МиГ-23С. От боевого самолета отличается наличием двухместной кабины и уменьшенным запасом топлива на борту.

По конструкции, компоновке кабины обучаемого летчика, силовой установке и ее характеристикам, объему и методам решаемых прицельных и навигационных задач, летным характеристикам, эксплуатационной технологичности, по средствам контроля и наземного обслуживания учебно-боевой самолет соответствует боевому самолету МиГ-23С. Модернизировано крыло – увеличена хорда и на передней кромке подвижной части установлен вихреобразующий «клык».
