Энциклопедия современной военной авиации 1945 – 2002 ч. 1 Самолеты

В хвостовой части фюзеляжа расположены 2 турбореактивных двигателя Р-15Б-300 Тяга двигателей на полном форсаже – 11200 кг.

В качестве топлива и теплоносителя в системе охлаждения используется высокотемпературный керосин Т-6.

Бортовое оборудование разведывательного варианта самолета включает инерциальную систему наведения, бортовую ЦВМ, доплеровский измеритель скольжения и сноса (ДИСС), автоматизированную систему управления АСУ-155, прицельно-навигационную систему «Пеленг» для бомбометания по запрограммированным объектам, средства РЭП, включающие станцию активных помех и станцию радиотехнической разведки.

Разведывательное оборудование состоит из АФА А-72 и А-10-10 (на МиГ-25Р и МиГ-25РБ), радиотехнических систем «Вираж» СРС-4А и СРС-4Б (МиГ-25Р и МиГ-25Р6), СРС-9 (МиГ-25РБВ), «Куб» (МиГ-25РБК) и «Сабля» (МиГ-25РБС).

Ударное вооружение самолета может включать до 4000 кг бомб массой 500 кг на четырех подкрыльевых узлах внешней подвески, которые могут применяться на больших сверхзвуковых скоростях Противорадио- локационный самолет МиГ-25БМ вооружен четырьмя УР Х-58 (дальность пуска более 40 км). В качестве оборонительного вооружения могут использоваться две УР малой дальности с тепловой ГСН.

Состоит на вооружении ВВС стран СНГ, а также Алжира, Индии, Ирака, Ливии и Сирии.

Разведчики-бомбардировщики МиГ-25РБ применялись в боевых действиях на Ближнем Востоке (1982 г.), в ирано-иракской войне, практически не имея боевых потерь.

На МиГ-25П установлено радиотехническое, пилотажно-навигационное, радиосвязное бортовое оборудование, система навигации и посадки «Полет-1И».

Радиотехническое оборудование включает радиолокационный прицел РП-25 «Смерч~А2», обеспечивающий поиск, обнаружение, захват цели, прицеливание и пуск ракет На истребителях МиГ-25ПД и МиГ-25ПДС установлены: импульсно-доплеровская РЛС «Сапфир-25» (способна сопровождать на проходе до шести целей); радиолокационная система определения государственной принадлежности цели и выдачи ответных сигналов, аппаратура системы наведения «Лазурь» (выход на цель выдает в автоматическом или директорном режиме по командам АСУ «Воздух- 1»), станция предупреждения об облучении самолета РЛС противника СРО-2М/СРЗО-2.

Пилотажно-навигационное оборудование включает автоматическую систему управления САУ-155, которая поддерживает связь с наземными РЛС систем наведения и посадки в режиме активной радиолокации и состоит из автоматического радиокомпаса АРК-10, радиовысотомера РВ-4, приемника радионавигационной системы ближней навигации РСБН-6С.

Радиосвязное оборудование состоит из УКВ- и КВ- радиостанций для двусторонней связи с землей и между самолетами в воздухе, аварийной радиостанции для связи при аварии или вынужденной посадке и подачи сигналов бедствия, речевого информатора, оповещающего летчика и руководителя полетов об аварийной ситуации и опасных режимах полета.

Система навигации и посадки «Полет-1И» при совместной работе с наземным радиомаяком и посадочной радиомаячной группой обеспечивает программный набор высоты, маршрутный полет, возврат на аэродром вылета или на один из трех запасных аэродромов посадки, заход на посадку на малых высотах и повторный заход на посадку.

Катапультное кресло КМ-1 (КМ-1М) дает возможность покидать самолета во всем диапазоне высот при скорости 130-1200 км/ч.

В состав вооружения самолета входят до четырех УР класса «воздух-воздух» Р-40 с тепловыми и радиолокационными ГСН. Ракеты подвешиваются на четырех пилонах под крылом. На МиГ-25ПД (МиГ-25ПДС) возможна подвеска четырех УР ближнего боя Р-60М с тепловой ГСН, а под фюзеляжем могут размещаться подвесные топливные баки большой емкости (5300 л).

Состоит на вооружении войск ПВО ряда стран СНГ, а также Алжира, Ливии, Сирии, Ирака и Индии. Серийное производство МиГ-25 продолжалось до 1985 г., построено 1186 самолетов всех модификаций (включая и разведывательные варианты).

Применялся в сирийско-израильском конфликте (1982 г.), а также ирано-иракской войне (1980- 1988 гг.) и в войне в районе Персидского залива (1991 г.).

Экипаж, чел. 1 1

Скорость, км/ч:

максимальная на высоте около 10 км 3000 3000

максимальная на высоте до 3 км 1200 1000

Практический потолок, м 20700 23000

Дальность, км:

перегоночная 1800 1865

действия (в зависимости от нагрузки) 400 950

Масса, кг:

максимальная взлетная 41000 41200

нормальная взлетная 36720 37000

пустого самолета 20000 -

Длина разбега (при нормальной взлетной массе), м 1250 -

Длина пробега (при нормальной посадочной массе), м 800

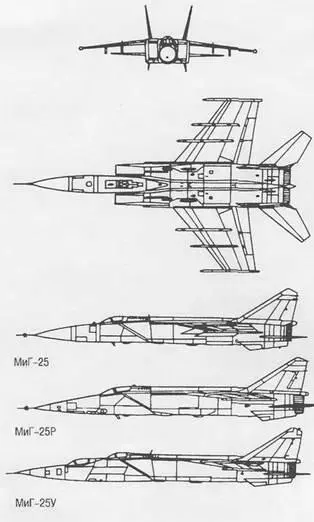

Габариты самолета, м:

размах крыла 14,02 13,42

длина 19,75 21,55

высота 5,14 5,14

Двигатель: ТРДФ Р-15Б-300, кгс 2 по 2 по

7500/11200 7500/11200

МиГ-27 (код НАТО – «Flogger-D») предназначен для поражения подвижных и неподвижных целей с использованием автономной системы наведения.

В 1973 г впервые в воздух был поднят новый истребитель-бомбардировщик МиГ-27 Серийное производство продолжалось до 1977 г. Всего было выпущено 560 самолетов этого типа.

На базе МиГ-27 созданы следующие модификации:

МиГ-27К – истребитель-бомбардировщик Предназначен для поражения подвижных и неподвижных наземных целей, в том числе малоразмерных и высокопрочных, с предельно малых, малых и средних высот е условиях визуальной видимости и работающих наземных РЛС, а также для поражения воздушных целей в условиях визуальной видимости (вспомогательная задача).

Истребитель-бомбардировщик МиГ-27К с изменяемой геометрией крыла от других самолетов типа МиГ-27 отличается составом оборудования и вооружения.

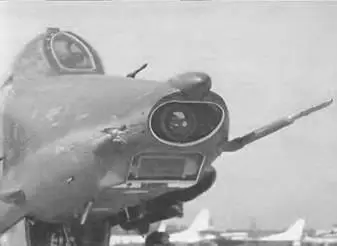

На самолете установлен прицельно-навигационный комплекс ПрНК-23К, состоящий из БЦВМ «Орбита-20-23К», телевизионно-оптического индикатора и лазерно-телевизионной прицельной системы «Кайра- 1. При этом дальность захвата цели с помощью системы «Кайра-1» составляет 7-8 км Это оборудование позволяет осуществлять бомбометание по невидимой цели с известными координатами со сложных видов маневров (возможно применение сразу двух типов вооружения в ходе одной атаки). Система управления вооружением обеспечивает автоматический сброс бомб как поодиночке, так и сериями, индикацию о сбросе боеприпасов и наличии их на борту самолета. Предусматривается возможность повторного автоматического захода на цель.

МиГ-27К стал одним из первых самолетов, вооруженных совершенными высокоточными ракетами Х-29 с телевизионной и лазерной системами наведения, а также корректируемыми авиабомбами КАБ- 500Л, КАБ-500КР. Основная отличительная особенность системы «Кайра-1» и самолета МиГ-27К в целом – это возможность наведения корректируемого оружия в режиме программно-корректируемого слежения. Для этого оптическая головка лазерного прицела-дальномера может вращаться в секторе ±40° по азимуту, +130° по углу места, обеспечивая сопровождение цели при маневрах самолета. При сопровождении невидимой цели, координаты которой введены в бортовую ЭВМ, подсветка осуществляется в программном режиме, когда лазерный луч автоматически отклоняется на определенный угол в зависимости от скорости перемещения самолета, постоянно удерживаясь на цели. Для слежения за целью применена телекамера, в кабине пилота установлен монохромный ТВ-индикатор.
