Энциклопедия современной военной авиации 1945 – 2002 ч. 1 Самолеты

Кроме контейнеров с аппаратурой радиокомандной линии «Дельта-НМ» для управления ракетами Х-25, на самолет подвешены контейнеры с системой «Вьюга» для управления ПРЛР Х-27ПС с пассивной радиолокационной ГСН.

В составе навигационного комплекса КН-23 была заменена радиотехническая система ближней навигации РСБН-6С на систему «Радикал», что позволило повысить точность навигации.

На самолете модернизирован комплекс РЭП и установлена новая система создания пассивных помех, в состав которой вошли выбрасыватели ИК-ловушек и дипольных отражателей. Это позволило повысить выживаемость самолета в условиях противодействия ПВО.

За счет установки более современной радиостанции улучшена радиосвязь.

Как и на всех самолетах семейства МиГ-27, у МиГ-27К повышена боевая живучесть: бронирована кабина, обеспечена взрывобезопасность топливных баков с помощью нейтрального газа, противопожарная защита двигателя и топливной системы. Самолет может базироваться на аэродромах с грунтовыми ВПП.

В состав вооружения самолета МиГ-27К входят: УР класса «воздух-поверхность» Х-23М, Х-25МЛ (МП), Х-29Л (Т); УР класса «воздух-РЛС» Х-27ПС; УР класса «воздух-воздух» Р-60 (М); корректируемые авиабомбы КАБ-500Л, КАБ-500КР; НУР С-24, С-25, С-8, С-5; авиабомбы, зажигательные баки массой до 500 кг; встроенная шестиствольная пушка ГШ-30 калибра 30 мм с боезапасом 260 патронов; двуствольная подвесная пушечная установка СППУ-22 калибра 23 мм с боезапасом 200 патронов.

На самолет могут навешиваться до четырех подвесных топливных баков ПТБ-800.

МиГ-27М – вариант МиГ-27К с упрощенным БРЭО, серийный истребитель-бомбардировщик.

МиГ-27Д – модернизированный самолет МиГ-27.

МиГ-27МЛ – экспортный вариант самолета МиГ-27М с двигателем АЛ-7Ф-1 и тягой 9600 кгс.

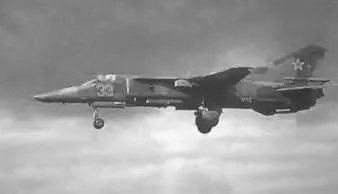

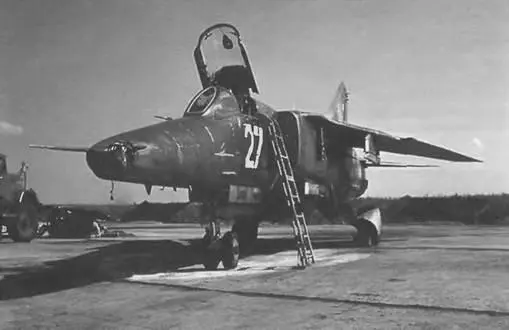

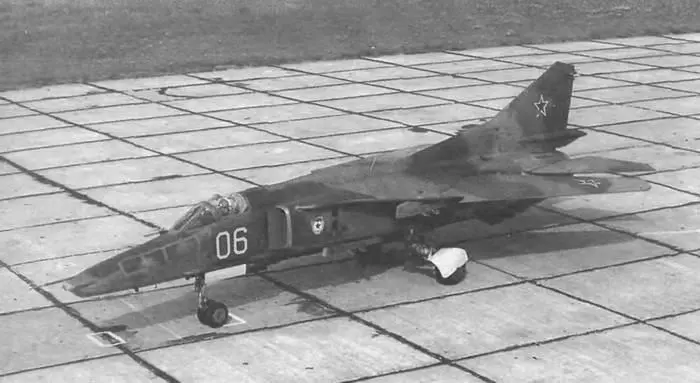

Базовый самолет имеет такую же носовую часть, как и его предшественники. На МиГ-27 нет регулируемого воздухозаборника, что значительно упростило и облегчило конструкцию планера. По сравнению с другими модификациями на МиГ-27М усовершенствована аэродинамика подфюзеляжной пушечной установки (увеличен обтекатель казенной части орудия и установлены щитки дефлектора пороховых газов). Боевая живучесть самолета, помимо установки по бокам, сзади и спереди кабины летчика броневых накладок и лобового бронестекла, обеспечивается путем наддува топливных баков нейтральным газом.

Турбореактивный двигатель Р-29Б-300 развивает тягу 8000 кгс (на форсаже 11500 кгс).

Бортовое оборудование на МиГ-27, МиГ-27М, МиГ-27МЛ и МиГ-27Д включает прицельно-навигационный комплекс ПрНК-23 (или ПрНК-23М), состоящий из автоматической системы управления САУ-1 или САУ-23Б и лазерного дальномера-целеуказателя «Клен» (возможна коррекция координат цели по визированию визуально видимого ориентира), доплеровскую навигационную РЛС НИ-50Б, систему речевой аварийной сигнализации. Для управления ракетами класса «воздух-земля» имеется станция наведения «Дельта-2НГ» (установлена на крыле) или «Дельта- НЗГ» (размещена в носовой части, над оптическим окном лазерного дальномера).

На более простой модификации МиГ-27М оборудование включает навигационную систему КН-23С, систему «Клистрон», усовершенствованный радиовысотомер АО-31, телевизионный индикатор в кабине летчика, который может работать только от телевизионной ГСН управляемой ракеты или бомбы (бортовая телекамера, в отличие от МиГ-27К, отсутствует). МиГ-27М не имеет индикатора на лобовом стекле.

В состав вооружения входит пушка ГШ-6-23 (калибр 30 мм, боезапас 260 патронов), а также УР класса «воздух-земля» Х-25 с радиокоманднои системой наведения или Х-29 с лазерным или телевизионным наведением Для уничтожения РЛС могут подвешиваться две УР Х-27. В качестве оборонительного вооружения применяются четыре УР ближнего боя Р-60 или Р-60М. Различные модификации МиГ-27 способны брать на борт до 22 бомб массой 50 или 100 кг, до девяти бомб по 250 кг, до восьми бомб по 500 кг. Возможна подвеска бомбовых кассет РБК-250, бетонобойных боеприпасов БетАБ-250 и БетАБ-500, бронебойных бомб, баков с зажигательной смесью Возможна подвеска контейнера СППУ-22 с подвижными в вертикальной плоскости пушками (калибр 23 мм). Средства РЭП позволяют обнаруживать РЛС наземного базирования и производить постановку активных и пассивных помех На крыле размещены контейнеры с ИК-ловушками.

МиГ-27 разных модификаций находился на вооружении стран СНГ. МиГ-27Л строится серийно в Индии

МиГ-27 использовался в боевых действиях в Афганистане

Экипаж чел. 1

Скорость, км/ч:

максимальная на высоте около 10 км 1800

максимальная на высоте до 3 км 1350

Практический потолок м 15500

Дальность, км:

перегоночная 2100

действия 540-800 Масса, кг:

максимальная взлетная 20670

нормальная взлетная 18100

пустого самолета 12000

Максимальная боевая нагрузка, кг 4000

Длина разбега

(при нормальной взлетной массе), м 950

Длина пробега

(при нормальной посадочной массе), м 900

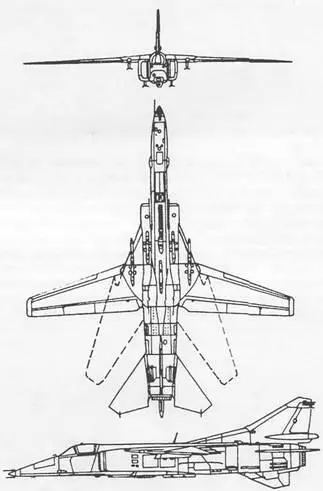

Габариты самолета, м

размах крыла 7,8/14,0

длина 16,7-17,1

высота 6,0

Двигатель: ТРДФ Р-29Б-300, кгс 8000/11500

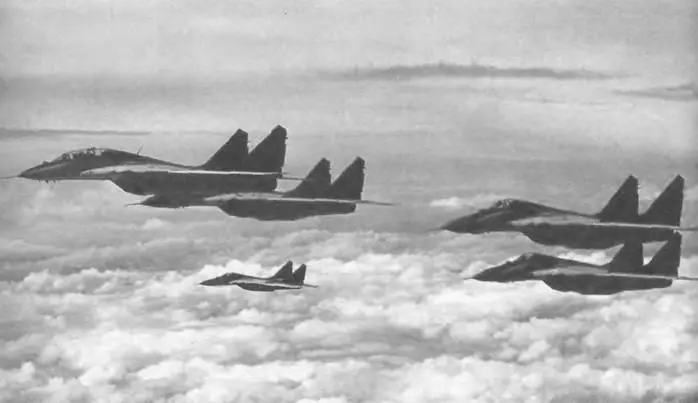

МиГ-29 (код НАТО – «Fulcrum») предназначен для уничтожения воздушных целей в пределах радиолокационного поля управления, а также для поражения наземных целей с применением неуправляемых средств поражения в условиях визуальной видимости.

В 70-х годах в ОКБ им А.И. Микояна началась разработка истребителя нового поколения В октябре 1977 г поднялся в воздух опытный образец, получивший название МиГ-29, а в 1982 г истребитель принят на вооружение Самолет разработан в следующих модификациях:

МиГ-29УБ – двухместный учебно-боевой самолет. Предназначен для обучения и тренировки летного состава пилотированию перехвату воздушных целей и боевым действиям по наземным целям в диапазоне высот и скоростей полета боевого самолета МиГ-29 Самолет может выполнять также отдельные боевые задачи самостоятельно и в составе группы самолетов МиГ-29.

МиГ-29УБ по конструкции, компоновке кабины обучаемого летчика, силовой установке и ее характеристикам, объему и методам решаемых прицельных и навигационных задач, летным характеристикам, эксплуатационной технологичности, средствам контроля и наземного обслуживания в основном соответствует боевому самолету МиГ-29 Основное его отличие от боевого самолета – наличие двухместной кабины в отсутствие РЛПК и УР Р-27.
