Оптимально согласованные характеристики летательного аппарата, оборудования и вооружения, удачно спроектированная конструкция самолета, высокие характеристики двигателя позволили получить истребитель, превосходящий по ряду показателей существующие аналоги. В ближних воздушных боях МиГ-29 имеет некоторое преимущество над американским истребителем F-15С, превосходит на 15% другой истребитель США – F-16 и на 40% – французский «Мираж» 2000. В дальнем воздушном бою МиГ-29 примерно на 20% эффективнее самолета «Мираж» 2000, а над F-16A (без ракет средней дальности) имеет подавляющее превосходство. В целом по боевой эффективности при действиях по воздушным целям фронтовой истребитель четвертого поколения МиГ-29 находится на уровне лучших мировых аналогов.

МиГ-29 экспортировался более чем в 20 стран. Незначительное число самолетов МиГ-29 применялось на заключительном этапе боевых действий в Афганистане, а также во время конфликта в Приднестровье. В составе ВВС Ирака эти самолеты использовались в ходе боевых действий в районе Персидского залива.

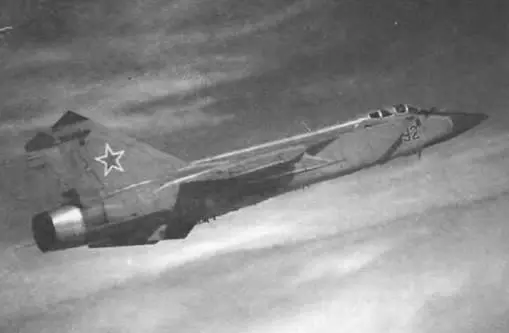

МиГ-31 (код НАТО – «Foxhound») предназначен для борьбы со всеми классами аэродинамических целей (в том числе малоразмерными крылатыми ракетами, вертолетами и высотными скоростными самолетами класса SR-71) в любое время суток, в сложных погодных условиях, в сплошном и разрывном поле команд управления и наведения независимо от того, использует ли цель оборонительный маневр или электронное противодействие. Способен выполнять длительное патрулирование на значительном удалении от мест базирования.

Работа по программе глубокой модернизации самолета МиГ-25 началась в 1972 г. 16 сентября 1975 г. состоялся первый полет нового самолета МиГ-25МП (Е-155МП) Он предназначался для перехвата и уничтожения стратегических разведчиков SR-71 «Блэкбёрд», стратегических бомбардировщиков В-1В и крылатых ракет большого радиуса действия. Серийный выпуск МиГ-31 начался в 1978 г.

Построено 500 самолетов различных модификаций.

МиГ-31Б – истребитель-перехватчик с системой дозаправки в воздухе.

МиГ-31 М – усовершенствованный истребитель- перехватчик с новым бортовым оборудованием, двигателями и вооружением. Установлена более мощная РЛС, вооружение состоит из шести УР большой дальности Р-33 и высокоманевренных Р-77. Крыло имеет наплывы увеличенной площади, увеличены размеры гаргрота, изменено переднее остекление кабины пилота.

МиГ-31 А – одноместный опытный самолет с противоспутниковой ракетой.

МиГ-31 БМ – вариант с усовершенствованным БРЭО.

МиГ-31 БС – вариант с УР большой дальности Р-37.

МиГ-31 Д, МиГ-31 ДС – модернизированные варианты самолетов МиГ-31. Установлены двигатели ТРДДФ Д-30Ф6. Усовершенствовано БРЭО.

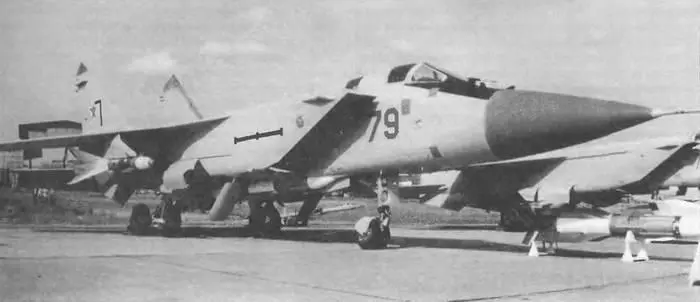

Базовый МиГ-31 – двухместный сверхзвуковой самолет с трапециевидным крылом умеренной стреловидности и стреловидным хвостовым оперением, выполненным по двухкилевои схеме, с дифференциально управляемым стабилизатором. Крыло трапециевидной формы, с углом стреловидности 41°. Его наплывы имеют стреловидность 70° и установлены для улучшения маневренности при больших углах атаки. Два киля вертикального оперения слегка развалены в стороны и несут на себе нагрузку в виде многочисленных антенн. Горизонтальное оперение цельноповоротное.

Планер МиГ-31 представляет собой цельнометаллический моноплан с боковыми воздухозаборниками. Он изготовлен из алюминиевых сплавов с рабочей температурой до 150 °С, а зоны высокого кинетического нагрева при больших сверхзвуковых скоростях выполнены из титана и нержавеющих сталей. Переднее остекление кабины летчика сделано сплошным, а для улучшения обзора при посадке наклон носовой части фюзеляжа увеличен на 7°.

Самолет оснащен двумя турбореактивными двигателями Д-30Ф-6 со взлетной тягой по 15500 кгс, со смешением потоков наружного и внутреннего контуров за турбиной, с форсажной камерой сгорания и регулируемым всережимным соплом створчатой конструкции.

Топливо на самолете размещается в семи фюзеляжных, четырех крыльевых и двух килевых баках. Предусмотрена установка под крылом двух подвесных топливных баков общей емкостью 5000 л. Все самолеты МиГ-31 последующих модификаций оснащены системой дозаправки в воздухе от самолетов-танкеров Ил-78 или Су-24Т.

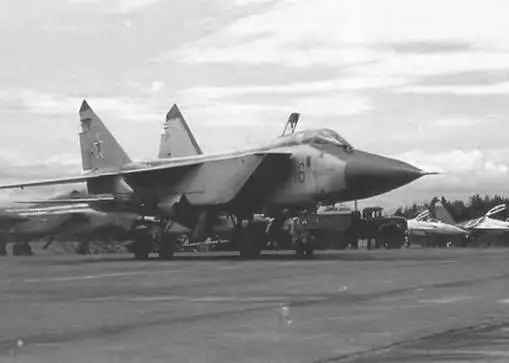

Самолет оборудован тележечным шасси. Носовая стойка шасси двухколесная, с грязезащитными щитами. Основные стойки имеют конструкцию тележек, в которых колеса расположены тандемом и со смещением относительно продольной оси. Такое шасси значительно снижает давление на грунт, что позволяет эксплуатировать МиГ-31 с грунтовых и ледовых аэродромов. Створки ниш основных стоек используются в полете в качестве отклоняемых на угол 44° тормозных щитков общей площадью 1,39 м 2 . Они могут быть выпущены даже на сверхзвуковых скоростях.

Для решения задач дальнего перехвата и обеспечения полуавтономных действий в радиолокационном поле самолет оснащен уникальной РЛС с фазированной решеткой и квазинепрерывным излучением, способной обнаруживать малоразмерные цели на фоне земли. МиГ-31 – практически единственный самолет, который может перехватывать и уничтожать крылатые ракеты, летящие на предельно малых высотах.

бортовое оборудование самолета обеспечивает применение ракетного вооружения с радиолокационными и инфракрасными ГСН. В его состав входит им- пульсно-доплеровская РЛС СБИ-16 «Заслон» с ФАР большой мощности (дальность обнаружения воздушной цели в передней полусфере 200-320 км, в задней полусфере 90-150 км, дальность захвата соответственно 120-250 и 70-120 км).

РЛС позволяет обнаруживать и поражать самолеты (в том числе и малозаметные), вертолеты и крылатые ракеты в верхней полусфере и на фоне земли, осуществлять одновременное сопровождение до десяти целей и наведение управляемых ракет на четыре цели (на МиГ-31 М установлена более мощная РЛС, которая может одновременно наводить УР на шесть различных целей).

Самолет оснащен также ИК-системой поиска и сопровождения целей. Теплопеленгатор (дальность обнаружения до 50 км) размещен в полуутопленном положении под носовой частью фюзеляжа на шарнирном подвесе (горизонтальный сектор обзора 60°, вертикальный +67; -13°), позволяющем выпускать его в полете в рабочее положение. Цифровой автоматический помехозащищенный комплекс дальнего радионаведения АКРЛДН обеспечивает взаимодействие с наземными пунктами управления системы ПВО.
