Энциклопедия современной военной авиации 1945 – 2002 ч. 1 Самолеты

Для модернизации оборудования требовался дополнительный объем планера, его изыскали, сократив на 280 кг запаса топлива во внутренних баках. В целом масса самолета уменьшилась на 150 кг, что укоротило на 50-100 м длину взлетно-посадочной дистанции.

На Су-17М4 предусмотрено повышение боевой живучести самолета: кабина экипажа бронирована, обеспечена взрывобезопасность топливных баков с помощью нейтрального газа и поропласта, а также противопожарная защита двигателя и топливной системы.

Самолет имеет 10 подфюзеляжных узлов подвески, на которых может размещаться боевая нагрузка общей массой до 4250 кг. В состав вооружения входят УР класса «воздух-поверхность» Х-25МЛ, Х-29Л, Х-29Т, С-25Л, ракеты «воздух-РЛС» Х-58У, Х-27ПС, Х-25МП, ракеты «воздух-воздух» Р-60, Р-60М, НУР С-24, С-25, С-5М, С-5, авиабомбы, зажигательные баки массой до 500 кг, 2 встроенные пушки НР-30 калибра 30 мм с боезапасом 160 патронов, по две двуствольные подвесные пушечные установки СППУ-22 калибра 23 мм с боезапасом 260 патронов для стрельбы вперед и назад. На истребитель-бомбардировщик подвешивается до четырех подвесных баков ПТБ-800 и до двух подвесных баков ПТБ-1150. Су-17М4 по эффективности на 8-10% превосходит предшествующий вариант Су-17МЗ.

Су-17МЗР – тактический разведчик на базе Су-17МЗ.

Су-17М4Р – тактический разведчик на базе Су-17М4.

Су-17УМ, Су-17УМЗ – учебно-тренировочные самолеты.

Истребители-бомбардировщики, получившие обозначение Су-20, Су-20Р, Су-22У, Су-22УМЗ, Су-22М, Су-22МЗ, Су-22М4, Су-22М4Р являются экспортными вариантами самолета Су-17 соответствующей модификации. На этих машинах устанавливался двигатель Р-29БС-300, что обеспечивало унификацию с силовой установкой истребителя МиГ-23.

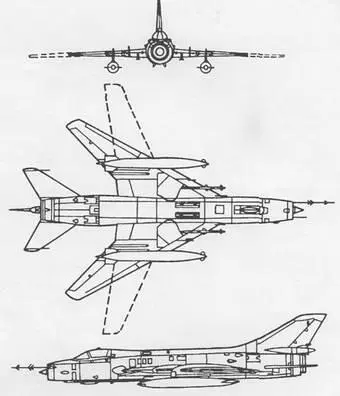

Базовый самолет имеет цельнометаллическую конструкцию с крылом изменяемой стреловидности. Фюзеляж полумонококовой конструкции. В головной части размещен воздухозаборник с регулируемым центральным конусом. На Су-17М4 центральный конус неподвижен. Крыло состоит из двух частей: неподвижной со стреловидностью по передней кромке 63° и поворотной со стреловидностью по передней кромке от 30 до 63°. Крыло имеет поперечное V. Механизация крыла состоит из щелевых закрылков, трехсекционного предкрылка и элеронов. Горизонтальное оперение цельноповоротное. Шасси трехопорное с передней стойкой. Основные колеса снабжены противогазовой автоматикой.

Управление полетом и вооружением осуществляется с помощью прицельно-навигационного комплекса. В его состав входят радиотехнические системы ближней (РСБН) и дальней (РСДН) навигации, автоматический радиокомпас АРК-15М (на Су-17М4 – АРК-22), радиовысотомер А-035, доплеровский измеритель скорости и смещения ДИСС-7, указатель скольжения и инерциапьная курсовая система ИКС-8. Пилотажно- навигационная система совместно с системой автоматического управления САУ-22М1 обеспечивает полет в атоматическом режиме от взлета до посадки на минимальной высоте 60 м. Самолет оснащен станциями оповещения о радиолокационном облучении (СПО) и ответных помех (СПС), лазерным дальномером комплекса «Клен», прицелом АСП-17БЦ радиостанцией Р-832 (на Су-17М4 – Р-862) MB- и ДМВ-диапазонов. На Су-17М4 установлен пилотажно-навигационный комплекс ПНК-54 работой которого управляет ЦВМ 20-22.

Су-17 оснащен турбореактивным двигателем АЛ -7Ф1 с тягой 94 кН/9600 кгс.

На Су-17М, Су-17М2, Су-17МЗ, Су-17М4, Су-20 и Су-22М4 установлен двигатель АЛ-21ФЗ с тягой 110 кН/11 200 кгс, а на Су-22 Су-22М и Су-22МЗ – Р-29БС-300 с тягой 110 кН/11200 кгс.

Су-17 активно использовался в боевых действиях в Афганистане, а также в ряде арабо-израильских конфликтов Самолет состоял на вооружении ВВС стран СНГ и других стран. Су-17, наряду с МиГ-27, являлся основным фронтовым истребителем-бомбардировщиком ВВС России.

Производство самолетов Су-17 было прекращено в 1990 г., за 20 лет выпущено 1200 истребителей-бом- бардировщиков всех модификаций.

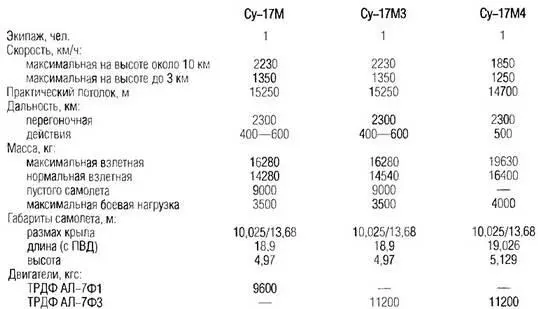

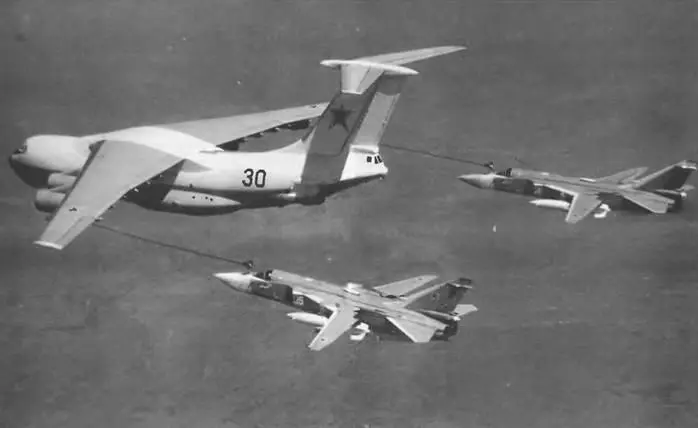

Су-24 (код НАТО – «Fencer») предназначен для поражения наземных целей, в том числе малоразмерных, в режиме ручного и автоматического управления, действуя на малых высотах, в дневное и ночное время суток, независимо от метеоусловий. Основными объектами поражения для Су-24 являются радиолокаци- онно-контрастные цели: боевая техника, средства ПВО, дороги, мосты, самолеты на стоянках, артиллерийские позиции, площадные цели, а также транспортные, связные и вспомогательные самолеты и вертолеты противника.

К работам по созданию ударного самолета, способного действовать на малых высотах, ОКБ им. П.О. Сухого приступило в начале 60-х годов. В мае 1970 г. совершил первый полет прототип Су-24, оснащенный крылом с изменяемой геометрией, а в 1972 г. началось серийное производство этой машины, официально принятой на вооружение в 1974 г.

Су-24 – исходный серийный бомбардировщик. В состав радиоэлектронного оборудования Су-24 входит прицельно-навигационная система «Пума» (включает РЛС, ТВ- и ИК-аппаратуру, бортовое вычислительное устройство, систему радиосвязи и радионавигации), аппаратура опознавания государственной принадлежности, электронного противодействия и разведки, система контроля и регистрации параметров полета.

Прицельно-навигационная система совместно с радионавигационным оборудованием в любое время суток и в любых метеоусловиях обеспечивает выполнение следующих задач: выход в заданный район; предупреждение столкновения с наземными препятствиями; обнаружение наземных, заранее выбранных ориентиров и коррекцию местоположения самолета; поиск целей и поражение их бомбами с горизонтального полета и кабрирования; выдача целеуказания ракетам; обнаружение работающих РЛС и пуск по ним ракет; автоматическое или полуавтоматическое управление самолетом при заходе на посадку до высоты 40-50 м.

Су-24 способен брать на борт до 38 бомб массой от 100 до 1500 кг, контейнеры малогабаритных грузов, разовые бомбовые кассеты, УР «воздух-поверхность» Х-25, Х-29, Х-59 и Х-59М с лазерной и телевизионной системами наведения, противокорабельные и противорадиолокационные ракеты Х-28, Х-58 и Х-31, ракеты класса «воздух-воздух» Р-13М и Р-60М с тепловыми ГСН, НУР калибра от 57 до 370 мм, до трех контейнеров с подвижными пушечными установками.

Максимальная масса боевой нагрузки, размещенной на восьми узлах внешней подвески (в том числе двух поворотных), достигает 7500 кг Имеется встроенная шестиствольная пушка ГШ-6-23 (калибр 23 мм, боезапас 500 снарядов, скорострельность до 10000 выстр./мин).
