Хвостовое оперение состоит из цельноповоротного горизонтального оперения и однокилевого вертикального оперения с рулем направления. Горизонтальное оперение выполняет функции руля высоты при симметричном отклонении правой и левой частей и функции элеронов при дифференциальном отклонении. Шасси, выполненное по трехопорной схеме, позволяет эксплуатацию с бетонированных и грунтовых ВПП.
Силовая установка состоит из двух турбореактивных двигателей АЛ-21ФЗ-ЗА с тягой на форсаже 11200 кгс. Воздухозаборники боковые нерегулируемые. Топливо размещается в фюзеляжных баках-отсеках. При необходимости под центропланом могут устанавливаться два подвесных топливных бака емкостью по 3000 л и один – под фюзеляжем (2000 л). Предусмотрен аварийный слив топлива в полете. Система нейтрального газа обеспечивает пожарную безопасность

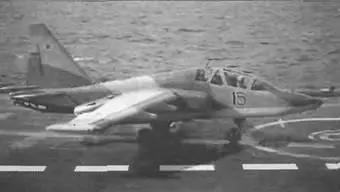

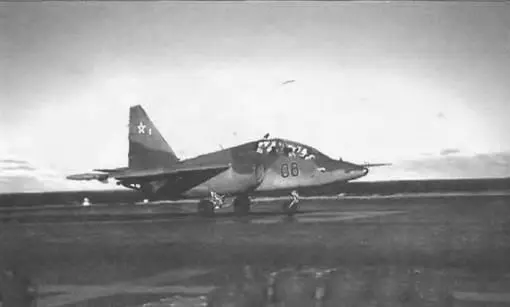

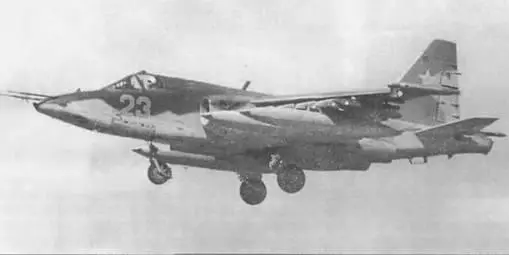

Су-25

Су-25 (код НАТО – «Frogfoot») предназначен для уничтожения малоразмерных подвижных и неподвижных наземных объектов в условиях визуальной видимости днем и ночью, а также малоскоростных воздушных целей на переднем крае в тактической и ближайшей оперативной глубине.
Проектирование самолета началось в 1968 г., первый опытный образец (Т8-1) впервые поднялся в воздух 22 февраля 1975 г. Серийное производство одноместных самолетов было налажено в 1981 г., двухместных Су-25УБ – в 1986 г.
Самолет разработан в следующих модификациях.
Су-25Т – противотанковый вариант. Предназначен для уничтожения малоразмерных бронированных наземных объектов в условиях визуальной видимости днем и ночью, а также малоскоростных воздушных целей на переднем крае в тактической и ближайшей оперативной глубине.
Разработан на базе штурмовика Су-25, опытный самолет совершил первый полет в августе 1984 г. Построено 10 опытных самолетов, один из которых впервые демонстрировался на Международной выставке в Дубае в ноябре 1991 г.
Су-25Т имеет фюзеляж, близкий по конфигурации к фюзеляжу двухместного Су-25УБ, с гаргротом, в котором размещается дополнительное оборудование, и более прочной конструкцией центральной части. Увеличена емкость топливных баков, значительно снижена инфракрасная сигнатура двигателей.
Самолет оснащен прицельным комплексом И-251, предназначенным для автоматического распознавания л сопровождения подвижных целей (танков, автомобилей, катеров и т.п.), целеуказания и автоматического наведения УР, а также обеспечения стрельбы НУР и из пушки. В состав комплекса входит дневная оптико- электронная система «Шквал» с широким (27x36°) и узким (0,7х 0,9°, 23-кратное увеличение) полями зрения и с блоком слежения за целью с точностью до 0,6 м, а также лазерный дальномер-целеуказатель. Датчики установлены на единой стабилизированной по тангажу, рысканию и крену платформе и могут отклоняться в диапазоне от +15 до -80° по возвышению и от +25 до -25° по азимуту. Дальность обнаружения и захвата цели ТВ-системой 12 км.
Для действий в ночное время комплекс И-251 дополняется низкоуровневой системой «Меркурий», подвешиваемой в контейнере на подфюзеляжном узле и также имеющей широкое и узкое (5,5x7,3°) поля зрения. Оптическая система ночного канала не стабилизирована. Дальность обнаружения и захвата цели несколько меньше 10 км. Видеоинформация ночного канала с узким полем зрения отображается на монохромной ЭЛТ, связанной и с дневным телевизионном каналом, изображение от ночного канала с широким полем зрения выводится на ИЛС.
Автоматизированная система управления самолетом САУ-8 совместно с прицельно-навигационным комплексом «Восход» максимально автоматизирует процесс навигации и атаки целей. Самолет автоматически выходит в район цели; на удалении 10 км от нее вводится в действие ТВ-система, заранее ориентированная в нужном направлении. Затем летчик осуществляет контроль за выбором и захватом цели, после чего система переходит на автоматическое сопровождение После нажатия летчиком боевой кнопки система осуществляет выбор необходимых боеприпасов и производит пуск. После первого захода на цель самолет способен в автоматическом режиме осуществить повторный заход или вернуться на базу (пилот может взять управление машиной лишь непосредственно перед посадкой).
Встроенное вооружение состоит из двуствольной пушки (калибр 30 мм), установленной открыто под фюзеляжем. Комплект подвесного вооружения размещается на 10 точках подвески.
Самолет Су-25Т может нести 16 сверхзвуковых ПТУР «Вихрь» (по восемь ракет в транспортно-пуско- вых контейнерах), размещенных на авиационном пусковом устройстве АПУ-8 под крылом самолета. Бортовая аппаратура наведения ПТУР, основанная на оригинальном принципе работы, имеет существенно меньшую стоимость, чем обычные полуактивные лазерные ГСН, и дает возможность иметь большой боекомплект.
Ракета, обладающая высокой сверхзвуковой скоростью и дальностью пуска до 10 км, имеет тандемную кумулятивную боевую часть, способную пробить современную многослойную или активную броню, эквивалентную толщине до 1000 мм (способна поразить наиболее мощный американский танк М-1А2 «Абраме» в лобовой проекции). Благодаря высокой скорости ракеты, за один заход может быть уничтожено несколько целей.


Ракетное вооружение включает также УР класса «воздух-поверхность» Х-29Т с телевизионным или Х-25МЛ, Х-29Л и С-25 с пазерным наведением и противорадиолокационные ракеты Х-58.
Штурмовик может оснащаться НУР калибра 80- 370 мм, обычными и КАБ, а также ракетами класса «воздух-воздух» Р-60 и Р-73 с ИК-системой самонаведения. Точность бомбометания с Су-25Т достигает 2-5 м. На внешних узлах могут подвешиваться подвижные пушечные установки (калибр 30 мм).
В состав оборонительных средств Су-25Т входит комплекс радиоэлектронной разведки, опознавания, подавления и поражения РЛС и постановки помех ракетам с инфракрасным и радиолокационным наведением. На самолете установлены контейнеры со ста девяноста двумя ИК-ловушками и дипольными отражателями, а также генератор ИК-помех в хвостовой части штурмовика под килем.
По оценкам специалистов, самолет Су-25Т с прицельным комплексом И-251 на 5-6 лет опередил аналогичные разработки за рубежом.
Находится в серийном производстве.
