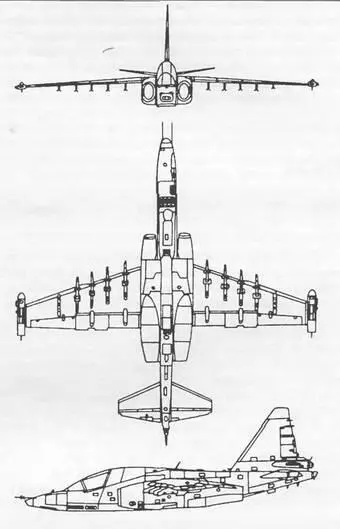

Вооружение штурмовика размещается на 10 внешних точках подвески: восемь точек рассчитаны на нагрузку по 500 кг для ракетно-бомбового и артиллерийского оружия и две – для оборонительных ракет класса «воздух-воздух» малой дальности Р-60. В состав вооружения могут входить УР «воздух-поверхность» с лазерной головкой самонаведения Х-25МЛ, Х-29Л, и С-25Л (2-4 шт.), авиационные бомбардировочные средства поражения массой до 500 кг (общая масса до 4000 кг); авиационные НУР типа С-5 (калибр 57 мм), С-8 (калибр 80 мм), С-24 (калибр 240 мм) и С-25 (калибр 340 мм) до 8 блоков; до четырех самолетных подвижных пушечных установок СШТУ-22 с пушкой ГШ-23Л (боезапас 260 патронов, стволы могут отклоняться вниз на 30°); две УР класса «воздух-воздух» малой дальности. На самолете установлена двуствольная неподвижная пушка ГШ-30 слева по борту в нижней носовой части фюзеляжа (калибр 30 мм, боезапас 250 патронов), предназначенная в основном для поражения слабобронированных целей типа БТР.

Для самолета разработана автономная система технического обслуживания, которая размещается в четырех контейнерах, перевозимых на внешних узлах подвески самолета, и обеспечивает эксплуатацию с необорудованных аэродромов.

Простота пилотирования, высокая маневренность, малые радиусы разворота, относительно высокая тяговооруженность позволяют самолету Су-25 поражать цели с первого захода, эффективно использовать рельеф местности для выхода из атаки.

Су-25 значительно превосходит своего основного соперника (американский штурмовик А-1 OA) по скорости полета, тяговооруженности и маневренности.

Серийно изготавливался до 1991 г Построено около 10ОО штурмовиков Су-25, в том числе 350 Су-25УБ. Поставлялся в ряд зарубежных стран.

С апреля 1980 г Су-25 участвовал в боевых действиях в Афганистане. К концу войны численность самолетов была доведена примерно до 50, всего они выполнили 60 тыс. вылетов (одна машина совершала до 6-10 вылетов в день); за все время боевых действий было потеряно 23 штурмовика. Су-25 широко использовались также во время ирано-иракской войны (1980-1988 гг.).

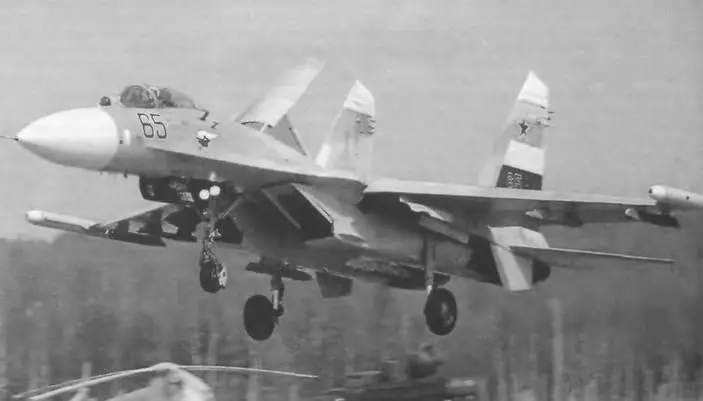

Су-27 (код – НАТО «Flanker») предназначен для ведения дальнего и ближнего воздушного боя, перехвата и уничтожения пилотируемых и беспилотных летательных аппаратов над своей территорией и обеспечения действий сил флота на удалении 300-400 км от береговой черты. Истребитель Су-27 способен вести боевые действия в пределах и за пределами радиолокационного поля АСУ, при применении противником средств радиоэлектронного и огневого противодействия ПВО, в любых метеоусловиях, днем и ночью.

Создавался как противовес американскому истребителю F-15 для завоевания и удержания превосходства в воздухе. Разработка началась в 1969 г,, а первый опытный самолет Т10-1 взлетел в 1977 г. Первый полет Су-27 (Т10-7) совершил 20 марта 1981 г., серийно Су-27 строится с 1982 г., Су-27УБ – с 1986 г.

Самолет разрабатывался в следующих модификациях.

Су-27П – одноместный истребитель-перехватчик.

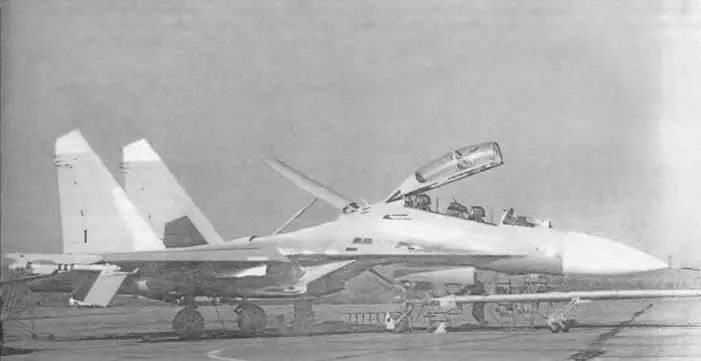

Су-27УБ – учебно-боевой самолет. Предназначен для тренировки, приобретения (совершенствования) навыков и контроля действий летчиков строевых частей в технике пилотирования, самолетовождения, в групповых полетах и боевом применении, для обучения курсантов летных училищ и летчиков при переучивании на самолет Су-27, а также для решения боевых задач, возлагаемых на истребитель Су-27. Двухместный учебно-боевой истребитель Су-27УБ способен вести боевые действия в любых метеоусловиях, днем и ночью, в пределах и за пределами радиолокационного поля АСУ, в условиях применения противником средств радиоэлектронного и огневого противодействия.

Су-27УБ – учебно-боевой истребитель. Двухместный сверхзвуковой истребитель четвертого поколения, выполненный по интегральной схеме и обладающий совокупностью летных характеристик, вооружения и оборудования, определяющих его как высокоэффективный боевой комплекс, не уступающий или превосходящий соответствующие зарубежные самолеты.

Первый Су-27УБ поднялся в воздух 7 марта 1985 г,, а с середины 1986 г. запущен в серию На базе Су-27УБ создан многоцелевой истребитель Су-ЗОМК, двухместная ударная модификация, имеющая взлетную массу 34000 кг и массу боевой нагрузки до 8 т.

Су-27УБ имеет уникальные летные характеристики благодаря интегральной аэродинамической компоновке, при которой фюзеляж и крыло самолета образуют единый несущий корпус высокой тяговооруженности, с большим внутренним объемом для размещения электронного оборудования и топливной системы, имеющей максимальный запас топлива во внутренних баках 9,5 т.

Головная часть фюзеляжа представляет собой полумонокок из алюминиевых сплавов с интегральной поверхностью В радиопрозрачной носовой части расположена антенна радиолокатора, далее – блок прицела, двухместная кабина экипажа, под которой размещена носовая стоика шасси, служащая защитои экипажа от поражения с нижней полусферы В правом буле находится встроенная пушечная установка калибра 30 мм В закабинном и подкабинных отсеках располагается радиоэлектронное и самолетное оборудование Средняя часть фюзеляжа состоит из переднего топливного бака центроплана и обтекателей основных стоек шасси.

Крыло самолета имеет мощную механизацию (отклоняемые носки и закрылки). На концах крыла находятся дифференциально отклоняемые поверхности управления – флаппероны, в кессонах крыла – топливные баки, на торцевых нервюрах – точки навески вооружения (еще по 2 узла навески расположены на нижней поверхности каждой консоли).

Су-27УБ оснащен когерентной импульсно-допле- ровской РЛС нового поколения. Станция способна сопровождать одновременно до 10 целей на дальности до 100 км с выбором до 2 целей на поражение на дальности до 65 км. Оптико-электронная инфракрасная прицельная система с оптико-локационной дально- мерной станцией (ОЛС) с ночным и дневным режимами служит для наведения ракет класса «воздух-воздух». Система сопровождения целей нашлемная, с дублированием на индикатор лобового стекла и индикатор прямой видимости. Система управления оружием осуществляет в автоматическом режиме процесс сопровождения целей и пуска ракет с заданными интервалами и последовательностью. Аппаратура бортовой обороны состоит из системы оповещения о радарном облучении самолета «Береза» с зоной обзора 360 5 и устройства пассивных помех – тепловых ловушек и дипольных отражателей.
