Су-25ТК – экспортный вариант Су-25Т.

Су-25ТМ (Су-39) – модернизированный вариант Су-25Т с улучшенным бортовым оборудованием. Предназначен для уничтожения малоразмерных подвижных и неподвижных наземных объектов в условиях визуальной видимости днем и ночью, а также малоскоростных воздушных целей на переднем крае в тактической и ближайшей оперативной глубине.

Штурмовик является дальнейшей модернизацией Су-25Т, который оснастили новым многофункциональным радиолокационным комплексом «Копье-25», имеющим широкий набор режимов работы и использующим самые современные методы цифровой обработки сигналов. Он работает в трехсантиметровом диапазоне электромагнитных волн и служит для обнаружения и целеуказания в режиме «воздух-воздух», «воздух-поверхность», «воздух-море», а также обеспечивает режим картографирования.

При любой погоде, даже сквозь густую облачность, группа танков может быть обнаружена на дальности 25 км, портовый кран или док – 100 км, а ракетный катер на море – на дальности 75 км. После получения

радиолокационной карты на экране индикатора изображение может быть «заморожено». При этом для большей скрытости выхода к объекту удара излучение бортовой РЛС можно отключить, а высокоточная навигационная система обеспечит выход в район цели В условиях визуальной видимости предварительное целеуказание от РЛС к комплексу «Шквал» существенно увеличивает вероятность успешной атаки с первого захода.

Установка на самолете РЛС позволила применять противокорабельные ракеты (до четырех ПКР Х-31 А, Х-35 с активными ГСН). Так что звено Су-39 – реальная угроза даже для мощной группы надводных кораблей.

Су-39 весьма значительно превосходит по своим возможностям серийный Су-25Т Его многофункциональность определяется кардинально расширившимися возможностями по поражению воздушных целей, что обеспечивается применением ракет Р-27Р, Р-27ЭР с полуактивными радиолокационными ГСН, Р-77 с инерциально-активным наведением и Р-73 с тепловыми ГСН.

Локатор обнаруживает воздушные цели типа истребитель в передней полусфере на дальности 57 км, а в задней – на дальности 25 км. Группа самолетов Су-39, часть из которых вооружена ракетами класса «воздух-воздух» средней дальности, может успешно противостоять во встречном ракетном бою любым современным истребителям, в особенности если используются новые ракеты Р-77, не требующие сопровождения для подсвета воздушной цели после пуска. Это может обеспечить решающее преимущество в дуэльной ситуации.

Су-25УТ (Су-28) – двухместный учебно-тренировочный самолет начального обучения.

Су-25УТГ – двухместный корабельный учебно- тренировочный самолет. Предназначен для подготовки и тренировки летчиков технике пилотирования при взлете с трамплина и посадке на аэрофинишер наземного учебно-тренировочного комплекса и корабля. Является модификацией учебно-тренировочного самолета Су-25УТ.

В процессе учебно-тренировочных полетов самолет Су-25УТГ позволяет выполнять следующие задачи летной подготовки: взлет с трамплина; посадка на аэрофинишер с применением посадочного гака; отработка техники пилотирования днем и ночью, в простых и сложных метеоусловиях; полеты по приборам, в том числе с использованием шторки «слепого полета»; самолетовождение днем и ночью, в простых и сложных метеоусловиях; обучение летчиков действиям в особых случаях полета с имитацией отказов пилотажно-на- вигационного оборудования; первоначальное обучение в летных училищах и центрах.

Аэродинамическая компоновка Су-25УТГ обеспечивает получение высокого аэродинамического качества в крейсерском полете и больших значений коэффициента подъемной силы на режимах взлета и посадки, а также при маневрировании.

Планер, двигатели, комплекс радиотехнического и навигационного оборудования, а также основные лет- но-технические характеристики Су-25УТГ практически такие же, как у самолета Су-25УТ.

Существенными отличиями являются: установленный в хвостовой части фюзеляжа посадочный гак, представляющий собой тормозной крюк с демпфером- подъемником и боковыми стабилизаторами; усиленные опоры шасси; модифицированная хвостовая балка фюзеляжа, способная воспринимать нагрузки от посадочного гака. Бронирована е элементов планера на самолете не предусмотрено.

Су-25УТГ оснащен двумя турбореактивными двигателями Р-195.

Бортовое радиоэлектронное оборудование включает датчик угла атаки и скольжения, радиовысотомер, доплеровский измеритель скорости, навигационный комплекс.

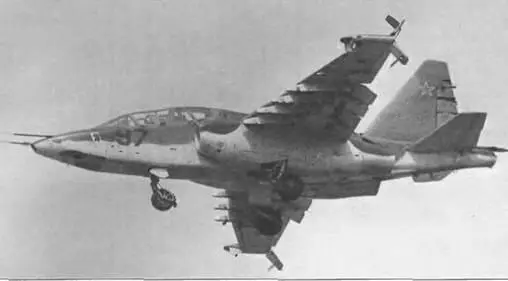

Су-25УБ – двухместный учебно-боевой вариант.

Су-25УБК – экспортный вариант самолета Су-25УБ.

Су-25БМ – буксировщик мишеней.

Отличительной особенностью штурмовика Су-25 является высокая выживаемость, которая обеспечивается комплексом специальных средств повышения боевой живучести и конструктивно-компоновочных мер. Цельносварная кабина выполнена из титановой брони толщиной 24 мм с лобовым оптическим броне- блоком для защиты летчика от крупнокалиберных пуль, осколков ракет и снарядов с основных направлений обстрела. Применено протектирование и заполнение пенополиуретаном топливных баков; противопожарная защита двигательных отсеков, смежных с топливными баками; бронезащита жизненно важных агрегатов и систем; тяги управления повышенной живучести диаметром 40 мм, способные выдержать попадание пули калибра 12,7 мм. Общая масса средств повышения боевой живучести достигает 805 кг, что составляет 7,2% нормальной взлетной массы.

На самолете установлены 2 турбореактивных одноконтурных двухвальных двигателя Р-95Ш с тягой 40,2 кН/4100 кгс, на последующих модификациях – Р-195 с тягой 44,1 кН/4500кгс, размещенных по обеим сторонам фюзеляжа в мотогондолах.

Су-25 может автономно эксплуатироваться с аэродромов подскока с прочностью грунта 6-7 кгс/см 2 (с использованием аэромобильного комплекса АМК-8).

В состав бортового оборудования самолета Су-25 входит лазерная станция подсвета и дальнометриро- вания «Клен-ПС», а также стрелково-бомбардировочный прицел АСП-17БЦ-8, который позволяет автоматически учитывать баллистику всего класса используемых боеприпасов. Применяются система предупреждения о радиолокационном облучении СПО-15, устройства выброса дипольных отражателей и ИК-па- тронов (256 шт.).

Навигационно-пилотажное оборудование включает навигационный комплекс КН-23-1 в составе инер- циапьной курсовертикали ИКВ-1, доплеровского измерителя путевой скорости и угла сноса ДИСС-7, радиотехнической системы ближней навигации и посадки РСБН-6С. Однако отсутствие сложного радиоэлектронного оборудования на Су-25 затрудняет применение самолета в сложных метеорологических условиях и ночью.
