Для ведения ближнего воздушного боя и поражения наземных объектов самолет оснащен встроенной автоматической скорострельной пушкой ГШ-301 (калибр 30 мм, боезапас 150 снарядов темп стрельбы 1500 выстр./мин). При выполнении задач перехвата воздушных целей на 10 точек подвески могут навешиваться ракеты класса «воздух-воздух» в различных сочетаниях. Самолет способен нести ракеты ближнего боя Р-73 с ИК ГСН, Р-27 с радиолокационной полуактивной или ИК ГСН, ракеты увеличенной дальности Р-27 с радиолокационной полуактивной или ИК ГСН При действии против наземных целей самолет несет блоки НУР и авиационные бомбы суммарной массой до 8000 кг. Кроме того, на него могут навешиваться контейнеры с разведывательным оборудованием, средствами РЭП и т. д

Система спасения экипажа включает 2 катапультных кресла К-36МД второй серии, предусматривающих спасение пилотов на высотах от 0 до 25 км при скоростях от 0 до 1400 км/ч. Кресло имеет встроенную кислородную систему, которая обеспечивает выживание пилота при катапультировании на больших высотах, носимый аварийный запас НАЗ-8, спасательный надувной плот ПСН-1, средства сигнализации и медикаменты.

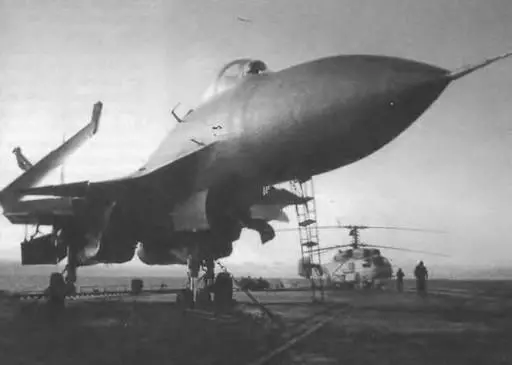

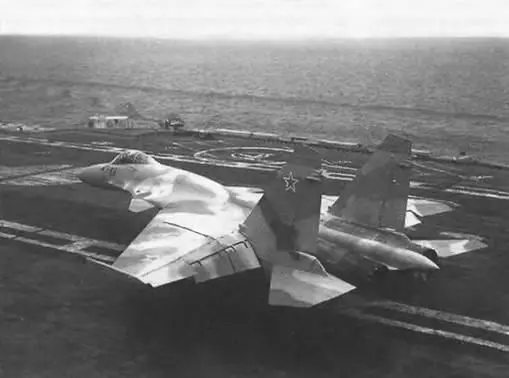

Су-27К (Су-33) – корабельный истребитель. Создан на базе фронтового истребителя Су-27. Первый в мире серийный самолет, выполненный по схеме «триплан» с ПГО. Предназначен для уничтожения средств воздушного нападения противника самостоятельно и во взаимодействии с другими силами и средствами корабельного авианосного соединения при решении задач ПВО и ПРО.

Корабельный истребитель трамплинного взлета и аэрофинишерной посадки Су-33, кроме того, способен обеспечивать боевые действия других видов авиации ВМФ (корабельной, морской ракетоносной, противолодочной и авиации обеспечения, включающей самолеты и вертолеты радиолокационного дозора); уничтожать противолодочные самолеты и вертолеты противника в районах развертывания и действия подводных лодок, самолеты-разведчики (в том числе и ДРЛО), транспортные самолеты (вертолеты), крылатые ракеты, а также беспилотные летательные аппараты корабельного и берегового базирования; вести воздушную разведку штатными бортовыми средствами; осуществлять постановку морских мин.

Самолет выполнен по схеме «триплан» с передним горизонтальным оперением. Его планер создан по интегральной аэродинамической схеме, при которой крыло и фюзеляж образуют единый несущий корпус.

Используется автоматически отклоняющаяся механизация передней и задней кромок крыла для полета по огибающей поляр.

В отличие от истребителя Су-27, самолет Су-33 имеет складывающиеся консоли крыла и стабилизатора для уменьшения поперечного размера в походном положении; посадочный гак для захвата приемного троса аэрофинишера (в хвостовой части), систему дозаправки топливом в полете; переднее горизонтальное оперение, установленное на наплыве крыла; изменения в конструкции головной части фюзеляжа, улучшающие обзор летчика, а также в форме хвостового контейнера. Усилено шасси, носовая стойка имеет два колеса, по сравнению с самолетом Су-27 изменена форма хвостового контейнера, крыло и горизонтальное оперение складные. Вместо флалеронов применен двухсекционный закрылок. Самолет имеет 2 турбореактивных двигателя АЛ-31Ф в морском исполнении (АЛ-31К).

Су-33 оснащен системой управления вооружением с импульсно-доплеровской РЛС (обеспечивает сопровождение на проходе, поиск и сопровождение целей на фоне земли, воды); оптико-электронным локатором с нашлемной системой целеуказания (оптическая головка локатора для улучшения обзора смещена вправо); электродистанционной системой управления с четырехкратным резервированием; автоматической системой ограничения допустимого угла атаки и предельной перегрузки; катапультным креслом К-36 с увеличенным углом наклона спинки (в аварийной ситуации на малой высоте обеспечивается автоматическое катапультирование без участия летчика).

Установлено вооружение: пушка ГШ-301 (30 мм, 250 патронов); до двенадцати УР класса «воздух-воздух», в том числе УР средней и промежуточной дальности Р-27 и Р-77 различных модификаций, ракеты малой дальности Р-73, свободнопадающие бомбы. На подфюзеляжном узле может размещаться сверхзвуковая противокорабельная ракета типа «Москит».

Под фюзеляжем возможна подвеска системы дозаправки в воздухе УПАЗ (в этом случае самолет способен передавать другим истребителям до 6000 кг топлива). Общая масса боевой нагрузки на внешних узлах подвески – 6500 кг.

Базируется на тяжелом авианесущем крейсере «Адмирал Флота Советского Союза Кузнецов». ВМС к 1995 г. передано 24 серийных истребителя.

Су-27ПУ (Су-30) – самолет наведения и целеуказания. Создан на базе Су-27УБ. Описание приведено отдельно .

Су-27М (Су-35) – многоцелевой истребитель. Описание приведено отдельно.

П-42 – рекордный самолет.

Су-27УП – учебно-патрульный самолет для ПВО. Установлена система дозаправки топливом в воздухе Су-27СК, Су-27СМК – экспортные варианты истребителя Су-27.

Су-27ИБ – прототип истребителя-бомбардировщика Су-34. Описание приведено отдельно.

Базовый Су-27 выполнен из металлов с большой долей титановых сплавов Интегральная конструкция крыла и фюзеляжа с большими наплывами позволила увеличить внутренний запас топлива, поэтому отпала необходимость в подвесных топливных баках.

Крыло самолета имеет стреловидность по передней кромке около 45°, с почти прямой задней кромкой, повышающей эффективность закрылков и элеронов Большие передние наплывы в корневой части крыла увеличивают подъемную силу и улучшают его свойства на больших углах атаки, а также благоприятно влияют на работу воздухозаборников двигателей. Крыло оснащено автоматически отклоняющейся механизацией передней и задней кромок, а также воздухозаборником, обеспечивающим защиту двигателей от попадания посторонних предметов.

Самолет оснащен двумя турбореактивными двигателями АЛ-31Ф с максимальной тягой по 12500 кгс Они устойчиво работают на режимах глубокого помпажа воздухозаборника на числах М«2 в условиях плоского, прямого и перевернутого штопора.

Когерентный импульсно-доплеровский радиолокационный прицельный комплекс РЛПК-27 обеспечивает обнаружение цели класса МиГ-21 в передней полусфере на дальности 80-100 км, в задней – 30 40 км, сопровождение на проходе до десяти целей и одновременный пуск управляемых ракет по двум целям, поиск и сопровождение целей на фоне земли. Оптико-электронная прицельная система включает теплопеленгатор и лазерный дальномер (дальность обнаружения цели: в передней полусфере 40 км, в задней – 90-100 км), на- шлемную систему целеуказания НСЦ-27. Система управления включает аппаратуру приборного наведения по помехозащищенной линии «Бирюза», осуществляющую вывод самолета на цель в директорном режиме по командам с наземного пункта управления, электродистанционную аналоговую систему управления (СДУ) с четырехкратным резервированием, систему ограничительных сигналов (СОС) для предотвращения выхода на закритические режимы.
