По мнению специалистов, разведывательно-ударный комплекс Су-32ФН не имеет аналогов в мире и обладает большим экспортным потенциалом.

Экипаж, чел. 2

Максимальная скорость, км/ч:

на высоте 1900

у земли 1400

Практический потолок, м 17000

Дальность практическая, км 4000

Масса, кг:

максимальная взлетная 44600

нормальная взлетная 42000

пустого самолета 22300

Габариты самолета, м:

размах крыла 14,70

длина 22,00

высота 5,93

Двигатель: ТРДДФ АЛ-35Ф, кгс 2 по 7600/12800

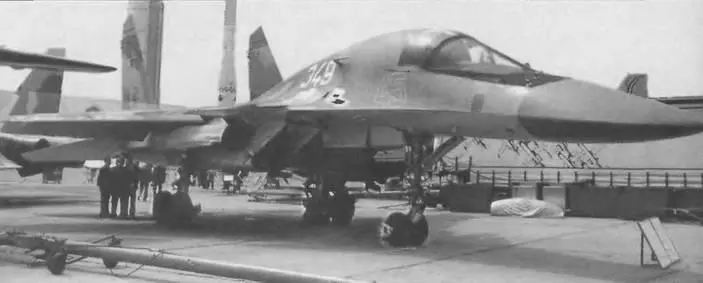

Су-34 (код НАТО – «Flanker) предназначен для уничтожения наземных и надводных (в том числе малоразмерных, подвижных, сильно защищенных) объектов в тактической и оперативной глубине противника, а также воздушных целей днем и ночью, в простых и сложных метеоусловиях. Способен совершать полет в режиме следования рельефу местности, вести оборонительный воздушный бой со всеми типами зарубежных истребителей.

Работы по созданию Су-34 были начаты в 1989 г. Машина задумывалась в противовес американскому истребителю-бомбардировщику F-15E и предназначалась для замены первых модификаций фронтового бомбардировщика Су-24. Прототипом послужил истребитель-бомбардировщик Су-27ИБ, переоборудованный из серийного самолета Су-27УБ путем замены передней части фюзеляжа. Машина, получившая название Су-34, впервые поднялась в воздух 13 февраля 1992 г.

На базе Су-34 был разработан корабельный бомбардировщик Су-34К для оснащения авианесущего крейсера (1993 г.).

Самолет выполнен по нормальной схеме, с высокорасположенным крылом и добавлением переднего горизонтального оперения (такая схема известна под названием «интегральный продольный триплан»). При сохранении исходной компоновки и конструкции большинства агрегатов, Су-34 отличается от Су-27 измененными обводами головной части фюзеляжа и переднего отсека фюзеляжа, увеличением объемов вну-

тренних топливных баков, изменением передней и основной опор шасси под увеличенную взлетную массу, установкой всережимного нерегулируемого воздухозаборника, увеличением объемов бортового радиоэлектронного оборудования, измененной (из-за размещения радиолокатора заднего обзора) хвостовой центральной балкой.

Планер самолета выполнен по интегральной аэродинамической схеме, при которой крыло и фюзеляж образуют единый несущий корпус. Носовой обтекатель самолета имеет сплющенную форму с развитыми боковыми наплывами и заостренными кромками. Внутри обтекателя размещается РЛС с малоразмерной антенной. Планер выполнен из алюминиево-литиевых сплавов с ограниченным применением титана и нержавеющих сталей. Переднее горизонтальное оперение, установленное на Су-34, увеличивает несущие свойства самолета, улучшает характеристики устойчивости и управляемости на больших углах атаки.

Для снижения радиолокационной заметности корпус рассчитан так, чтобы свести к минимуму вторичное облучение, вызванное работой радаров. С той же целью фюзеляж и крыло имеют покрытие, поглощающее либо ослабляющее радиоволны.

Су-34 имеет свободнонесущее механизированное крыло, двухкилевое вертикальное и переднее горизонтальное оперение, цельноповоротный стабилизатор, трехопорное шасси. Кабина выполнена двухместной, с расположением пилотов рядом, что значительно снижает их утомляемость и улучшает взаимодействие. Кабина представляет собой сильно бронированную капсулу с применением титанового сплава толщиной 17 мм и бронестекла, им же прикрыты двигатели и топливные баки (общая масса бронезащиты достигает 1,5 т). В самой кабине давление регулируется автоматически: на высоте 10000 м оно соответствует атмосферному на уровне 2500 м над землей. Имеются туалет и шкаф для разогрева пищи. Доступ летчиков в кабину осуществляется по трапу через нишу переднего шасси.

Силовая установка самолета включает два двухконтурных турбореактивных двигателя АЛ-31ФМ. Ограничение максимальной скорости полета позволило установить всережимные нерегулируемые воздухозаборники. Для защиты двигателей от попадания (на земле и в полете) посторонних предметов в канале установлена роторная защита. Топливо находится в четырех фюзеляжных и двух крыльевых топливных баках. При необходимости можно разместить 3 подвесных топливных бака объемом по 3000 л.

Увеличение взлетной и посадочной массы повлекло установку нового усиленного шасси со спаркой колес на передней опоре и с тандемной тележкой на основных.

Бортовое радиоэлектронное оборудование решает следующие задачи: поиск, обнаружение и распознавание наземных и надводных объектов, выдача целеуказания, прицеливание и применение средств поражения в простых и сложных метеоусловиях; обнаружение, опознавание и определение координат самолетов и ракет противника, атакующих в передней и задней полусферах, с выдачей целеуказания системе наведения ракет класса «воздух-воздух»; обеспечение совместных групповых действий самолетов; противодействие радиоэлектронным средствам управления оружием наземных систем ПВО противника, истребителям-перехватчикам и ракетам класса «земля-воздух» и «воздух-воздух»; ведение помехозащищенной засекреченной телефонной и телекодовой связи самолетов с пунктами управления АСУ фронтовой авиации и между собой; выдача информации на индикаторах системы отображения информации о параметрах полета, работе агрегатов и систем самолета, а также о тактической обстановке; регистрация данных объективного контроля.

Система активной безопасности автоматически предотвращает выход на недопустимые полетные режимы и столкновение с землей при маловысотном полете. Имеется режим приведения к горизонту и выведения из штопора Самолет оснащен навигационным комплексом, включающим инерциальную систему, средства радионавигации и спутниковую навигационную систему с точностью определения координат 1 м. Установленная на борту многорежимная БРЛС с ФАР позволяет обнаруживать малоразмерные наземные цели, осуществляя одновременное сопровождение «на проходе» нескольких воздушных целей. Дальность обнаружения воздушных целей 200-250 км На борту имеется РЛС заднего обзора, которая предназначена для обнаружения противника и обеспечения управления ракетами «воздух-воздух» в задней полусфере.

При борьбе с подводными лодками бортовой радиоэлектронный комплекс может осуществлять поиск целей при получении предварительного целеуказания от других средств, в том числе и космических. Все поисково-прицельные операции реализуются в автоматическом режиме. Основными средствами обнаружения подводных лодок на борту самолета является БРЛС в комплексе с радиогидроакустическими буями (РГБ), а также датчик магнитных аномалий, размещенный в хвостовой балке. Самолет способен брать на борт до семидесяти двух РГБ, в состав которых входит несколько пассивных пеленгаторов, работающих в широком диапазоне частот, активные РГБ и средства взрывного генерирования волн.
