В состав пилотажно-навигационного комплекса входит информационный комплекс высокоскоростных параметров (ИКВСП), автоматический радиокомпас АРК-19 или АРК-20, радиовысотомер А-38, а также РСБН. Радиосвязное оборудование включает УКВ-ра- диостанцию Р-800, КВ-радиостанцию Р-864 и аппаратуру записи переговоров.
Средства РЭБ включают станцию предупреждения о радиолокационном облучении «Береза», устройства выброса ИК-ловушек и дипольных отражателей. На крайних крыльевых узлах подвески вместо пусковых устройств для подвески ракет возможна установка контейнеров станции помех.
Авиационные средства поражения размещаются на истребителе на 10 точках подвески и предусматривают две противорадиолокационные ракеты Х-31П на узлах под воздухозаборниками двигателей и до шести УР Х-29Т и X-29J1 на средних подкрыльевых пилонах; до десяти ракет «воздух-воздух», в том числе Р-77 на внешних подкрыльевых пилонах и Р-73 (могут запускаться при перегрузках самолета-носителя до 8,5 д) на концах крыльев; до пяти контейнеров малогабаритных грузов КМГ-У; до шести блоков НУР Б-8М (С-8), Б-13МТ (С-13) или НАР С-25; до 38 свободнопадаю- щих бомб ФАБ-100; до 16 ФАБ-250 или ФАБ-500М54; до десяти ФАБ-50-ОМ62, ЗБ-500Ш или БЕТАБ-500Ш Максимальная боевая нагрузка 6000 кг.
В состав комплекса вооружения Су-27 входит также авиационная одноствольная подвижная пушка ГШ-301 калибра 30 мм с темпом стрельбы 1500 выстр./мин и боекомплектом 150 патронов.

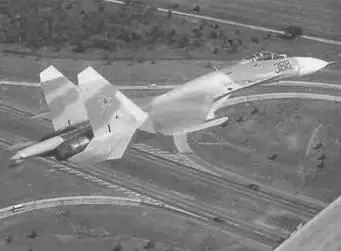

Превосходство Су-27 над зарубежными истребителями определяется высокими маневренными характеристиками и большой дальностью обнаружения воздушных целей (порядка 80 км для цели с ЭПР=3 м ). Превосходство истребителя Су-27 над американским аналогом F-16A в дальнем воздушном бою составляет 22-25%, в ближнем бою – 18-20%.
Самолеты Су-27, Су-27УБ состоят на вооружении некоторых государств СНГ и КНР.
Су-27 принимали участие в грузино-абхазском конфликте и в боевых действиях в Чечне.
Экипаж, чел. 1 2
Скорость, км/ч.
максимальная на высоте около 10 км 2430 2300
максимальная на высоте до 3 км 1400 1300
крейсерская 800-950 800-950
Практический потолок, м 18000 17000
Дальность, км:
перегоночная 4000 3200
действия 1500 1250
Масса, кг:
максимальная взлетная 30000 33000
нормальная взлетная 22500 29940
пустого самолета 15000 -
Максимальная боевая нагрузка, кг 6000 6500
Габариты самолета, м:
размах крыла 14,7 14,7/7.4
длина 21,935 21,185
высота 5,93 5,93
Двигатель, кгс:
ТРДДФ АЛ-31Ф 2 по
9100/12500
ТРДДФ АЛ-31К – 2 по
9100/13300
Су-30

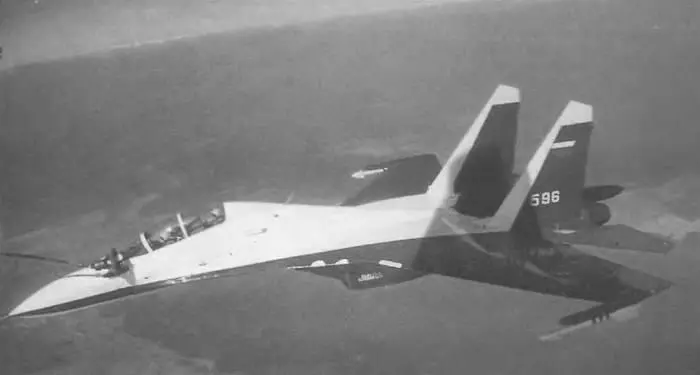

Су-30 предназначен для использования в качестве командирского самолета при ведении групповых воздушных боев по перехвату и уничтожению пилотируемых и беспилотных летательных аппаратов с целью завоевания господства в воздухе, обеспечения боевых действий других родов авиации, прикрытия войск и объектов фронта, уничтожения десантов в воздухе, ведения воздушной разведки, уничтожения наземных (надводных) целей.
Истребитель Су-30 способен вести боевые действия в пределах и за пределами радиолокационного поля АСУ, при применении противником средств радиоэлектронного и огневого противодействия, в любых метеоусловиях, днем и ночью.
Самолет создан на базе учебно-боевого самолета Су-27УБ и разработан в следующих модификациях.
Су-30 – двухместный истребитель-перехватчик, способный решать задачи целеуказания и управления
Су-30М – многофункциональный истребитель.
Су-30МК – двухместный ударный самолет, предназначенный для поставок на экспорт.

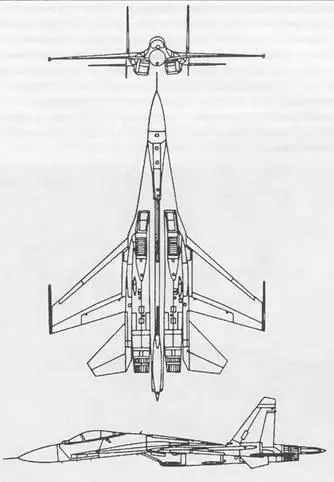

Интегральная конструкция крыла и фюзеляжа Су-30 обусловливает его высокие аэродинамические свойства. Сочетание несущих свойств планера с эффективной механизацией крыла обеспечивает высокие маневренные характеристики Су-30, возможность полета на закритических углах атаки. Предусмотрена дозаправка топливом в полете (убирающийся топливоприемник), что увеличивает продолжительность нахождения в воздухе до пределов, ограниченных физическими возможностями летчиков.
Двухместный боевой самолет имеет ряд преимуществ перед одноместным вариантом. Во-первых, такая машина способна дольше находиться в воздухе, так как экипаж может подменять друг друга в полете. Во-вторых, распределение функциональных обязанностей среди членов экипажа позволяет более эффективно использовать возможности комплекса. В-третьих, двойной контроль за работой оборудования и систем повышает безопасность полета.
Су-30 оснащен двумя ТРДДФ АЛ-31Ф с максимальной тягой по 12500 кгс. Двигатели устойчиво работают в условиях глубокого помпажа воздухозаборника на скоростях полета до М=2.
Бортовое оборудование самолета обеспечивает всеракурсное обнаружение и сопровождение воздушных целей, их уничтожение с помощью управляемого оружия класса «воздух-воздух», поражение наземных объектов с помощью неуправляемого оружия класса «воздух-поверхность» и включает радиолокационную обзорно-прицельную систему (способна одновременно наводить две УР с радиолокационными ГСН на две воздушные цели) на базе когерентной им- пульсно-доплеровской РЛС - оптико-электроннь и прицельный комплекс, включающий теплопеленгатор и лазерный дальномер; пилотажно-навигационныи комплекс, осуществляющий вывод самолета на цель в ди- ректорном режиме по командам с наземного пункта управления; комплекс радиоэлектронного противодействия и комплекс средств связи Имеется возможность управления оружием из второй кабины Су-30 оборудован системой управления действиями группы истре-
бителей-перехватчиков. Су-30МК оснащен системой координации атак наземных целей истребителями- бомбардировщиками.
На истребителе Су-30 используется широкий перечень авиационных средств поражения, размещаемых на 10 узлах внешней подвески массой до 8000 кг: про- тиволокационные ракеты, УР класса «воздух-поверхность» с телевизионными системами наведения, корректируемые авиабомбы, лазерные системы целеуказания, ракеты «воздух-воздух» малой, средней и увеличенной дальности (Р-27ЭР1, Р-27ЭТ1, Р-27ЭТЕ, Р-27ЭРЕ, Р-73Э и др.). Самолет Су-30МК может вооружаться УР Х-25ЛД с лазерным и ТВ-наведением, противолокационной ракетой Х-31П, КР Х-59М с ТВ- наведением (стартовая масса 920 кг, дальность пуска 120 км) и корректируемыми бомбами КАБ-500 с телевизионной ГСН. Для действия по воздушным целям самолет может брать на борт до шести ракет класса «воздух-воздух» Р-27, Р-73 или Р-77. На самолете также размещается авиационная пушка ГШ-301 (калибр 30 мм, боезапас 150 патронов) и две подвесные пушечные установки.
