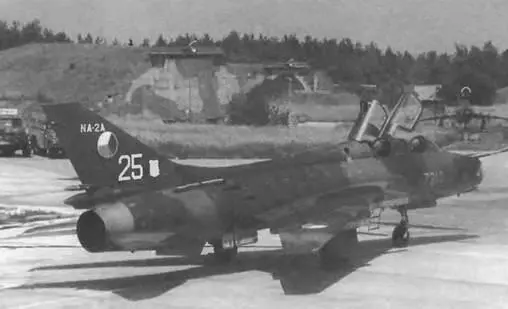

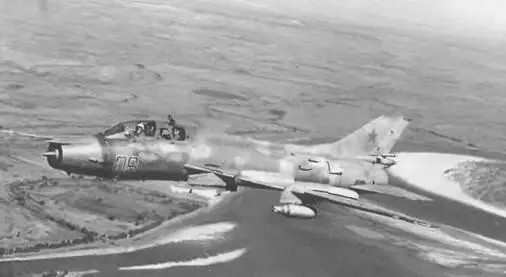

В 1965 г. ОКБ им. П.О. Сухого приступило к созданию нового истребителя-бомбардировщика с изменяемой геометрией крыла на базе хорошо зарекомендовавшего себя Су-7. Главным отличием от своего предшественника стало крыло изменяемой геометрии. Для упрощения конструкции и быстрейшего запуска в серийное производство поворотными выполнили только концевые части крыльев (подвижная часть крыла была установлена примерно на половине каждой консоли). В результате проведенные доработки (в сравнении с Су-7) не привели к существенному изменению технологии производства. В августе 1966 г. опытный образец, получивший обозначение С-22И (МС-19), совершил первый полет. Серийное производство самолета под обозначением Су-17 было развернуто в 1970 г.

В процессе эксплуатации разработаны следующие модификации самолета.

Су-17М – истребитель-бомбардировщик с новым двигателем АЛ-21ФЗ и топливными баками увеличенной емкости. Установлен автоматический радиокомплекс АРК-10; радионавигационная станция СП-50, радиовысотомер РВ-УМ, доплеровский измеритель скорости и сноса ДИСС-7, маркер МРП-56П, ответчик СОД-57, радиостанции Р-831 и РСИУ-5. В кабинете летчика установлен коллиматорный прицел АСП-5НД, сопряженный с радиодальномером. Вооружение состоит из двух пушек НР-30 (кроме того, могут подвешиваться контейнеры СППУ-22 с пушками ГШ-23), свободнопадающих бомб массой до 500 кг на шести узлах внешней подвески, УР Х-23, НУР С-24 или С-5. В дальнейшем вооружение самолетов последовательно усиливалось.

Су-17М2 – истребитель-бомбардировщик. Модификация Су-17М с удлиненной на 200 мм носовой частью, в которой установлен лазерный дальномер-це- леуказатель «Клен» и доплеровский измеритель скорости и сноса ДИСС-7.

Су-17МЗ – истребитель-бомбардировщик. Создан на базе серийного самолета Су-17М2. На нем установлен один двигатель АЛ-21ФЗ с максимальной тягой на форсаже 11200 кгс. Отличительной внешней особенностью Су-17МЗ по сравнению с предыдущей модификацией (Су-17М2) является опущенная вниз носовая часть фюзеляжа и наличие десяти точек внешней подвески. Кроме того, на нем на 0,5 ед. возросла максимально допустимая эксплуатационная перегрузка, на 350 кг увеличен запас топлива во внутренних баках и на 350 кг – в подвесных. Повышение запаса топлива на борту позволило на 6% увеличить тактический радиус полета самолета.

В результате проведенных доработок на Су-17МЗ по сравнению с Су-17М2 повышена точность применения управляемого и неуправляемого вооружения, обеспечена возможность применения УР класса «воздух-РЛС» Х-27ПС и Х-58, увеличена точность навигации и определения высоты полета, повышена выживаемость самолета за счет модернизации комплекса РЭП и установки устройства выброса радиолокационных и инфракрасных помех.

Размещенный на Су-17МЗ прицельно-навигационный комплекс КН-23, включающий в себя лазерный дальномер «Клен-ПС», стрелково-бомбардировоч- ный прицел АСЛ-17БЦ-8 и радиовысотомер РВ-5, позволяет выполнять полет со сверхзвуковой скоростью на малых высотах в автоматическом режиме. Бортовая РЛС на Су-17МЗ так же, как и на всех самолетах семейства Су-17, отсутствует.

В результате проведенной модернизации масса пустого самолета возросла на 430 кг, что привело к увеличению на 50-100 м длины взлетно-посадочной дистанции и уменьшению на 400 м практического потолка. На Су-17МЗ повышена боевая живучесть за счет бронирования кабины экипажа, взрывобезопастности топливных баков с помощью нейтрального газа и поропласта, противопожарной защиты двигателя и топливной системы. Суммарная масса средств боевой живучести на Су-17МЗ составляет 195 кг, что на 30 кг превышает массу этих средств на Су-17М2.

В состав вооружения самолета Су-17МЗ входят УР класса «воздух-поверхность» Х-23, Х-25, Х-29Л, С-25Л, ракеты «воздух-РЛС» Х-28, Х-58, Х-27ПС, ракеты «воздух-воздух» Р-60, НУР С-24, С-25, С-8, С-5, авиабомбы, зажигательные баки массой до 500 кг, 2 встроенные пушки НР-30 калибра 30 мм с боезапасом 320 патронов, 2 двуствольные подвесные пушечные установки СППУ-22 калибра 23 мм с боезапасом 260 патронов.

На самолет могут подвешиваться до четырех подвесных баков ПТБ-800Л или до двух подвесных баков ПТБ-1150Л. Су-17МЗ по эффективности на 20% превосходит самолет Су-17М2.

Су-17М4 – истребитель-бомбардировщик. Последняя серийная модификация Су-17 с усовершенствованным бортовым оборудованием и нерегулируемым воздухозаборником. Разработан на базе серийного истребителя-бомбардировщика Су-17МЗ с учетом опыта боевого применения и эксплуатации экспортных вариантов Су-20, Су-22 и имеет модернизированное прицельно-навигационное оборудование и расширенный состав вооружения.

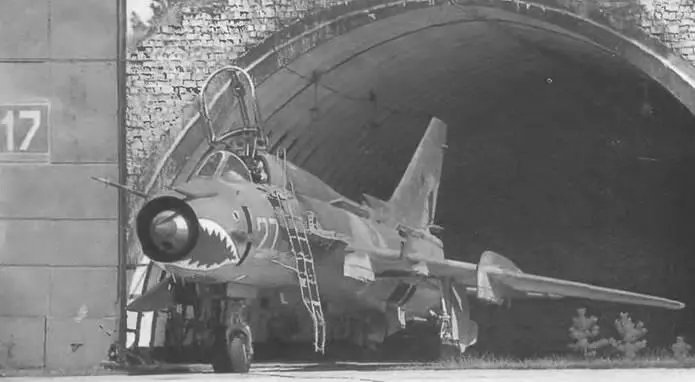

Отличительной внешней особенностью самолета Су-17М4 по сравнению с Су-17МЗ выступает наличие круглого воздухозаборника, расположенного в верхней части фюзеляжа перед килем. Истребитель-бомбардировщик имеет трехстоечное шасси с одинарными баллонами на колесах. Применение пневматиков низкого давления позволило эксплуатировать машину с аэродромов с травяным покрытием.

Кабина пилота оснащена катапультным креслом К-36 Фонарь кабины открывается вверх и назад. На нем расположен перископ для обзора задней полусферы. Для уменьшения длины пробега служит тормозной парашют.

На самолете установлен 1 двигатель АЛ-21ФЗ с максимальной тягой на форсаже 11200 кгс.

Основное принципиальное отличие самолета от предыдущих вариантов модернизации – наличие на борту цифрового прицельно-навигационного комплекса ПрНК-54 в составе системы управления оружием, станции подсвета и определения дальности «Клен», радиотехнической системы ближней навигации, вычислителя, доплеровского измерителя скорости и угла сноса, инерциальной курсовертикали и визирной головки Самолет оборудован оптическим прицелом АСП-17, индикатором прямой видимости, системой обнаружения радиолокационного облучения «Сире- на-3» (обеспечивает обзор на 360°) и др.

Для выполнения разведывательных задач Су-17М4 оснащен контейнером комплексной разведки ККР (подвешивается на самолетах более ранних модификаций), в котором размещаются аэрофотоаппараты плановой, панорамной и перспективной съемки, РЛС бокового обзора, ИК-система, а также осветительные патроны для фотографирования в ночных условиях.

Кроме того, на Су-17М4 по сравнению с Су-17МЗ внесены дополнительные изменения в состав бортового оборудования, которые позволили улучшить качество управления самолетом за счет модернизации системы автоматического управления, повысить качество радиосвязи путем установки современной радиостанции, увеличить точность навигации и определения высоты полета путем модернизации навигационной системы, повысить выживаемость самолета за счет модернизации комплекса РЭП и станции предупреждения об облучении. Бортовая РЛС на Су-17М4, как и на всех самолетах семейства Су-17, отсутствует.
