В состав оборудования входит импульсно-доплеровская РЛС «Жук», оптико-локационная станция, облегченный нашлемный прицел, ИНС, усовершенствованный ИЛС. Самолет оборудован защищенной линией передачи данных, обеспечивающей взаимодействие с наземными автоматизированными системами управления. Аналоговая ЭДСУ с четырехкратным резервированием на продольной оси и трехкратным – по поперечной.

Кабина оборудована двумя многофункциональными большеформатными монохромными индикаторами (в дальнейшем предполагается замена цветными индикаторами). В комплект оборудования радио- и оптико-электронного противодействия входит система радиоэлектронного противодействия «Гардения-1», а также 120 патронов с ложными ИК-целями.

Вооружение МиГ-29М включает пушку ГШ -301 (калибр 30 мм, боекомплект 100 снарядов); до двух УР класса «воздух-воздух» увеличенной дальности Р-27Э, до четырех ракет средней дальности Р-27 или до восьми Р-77, до восьми ракет малой дальности Р-73, до шести ракет класса «воздух-поверхность» Х-29Т(Л) или Х-25 МЛ, до шести ПРЛР Х-25МП или четырех Х-31П, до четь рех противокорабельных ракет Х-31 А, до шести КАБ по 500 кг (КАБ -500КР с ТВ-системой самонаведения могут применяться залпом); до четырех блоков НУР Б- 13 или Б-8; свободнопадаю- щие бомбы на девяти узлах внешней подвески. В дальнейшем возможно оснащение самолета ракетами класса «воздух-воздух» сверхбольшой дальности и другими перспективными типами вооружений.

МиГ-29С – усовершенствованный фронтовой истребитель.

МиГ-29СМ – модификация МиГ-29С Усовершенствована система управления оружием

МиГ-29СМТ – модификация МиГ-29СМ. Увеличен запас топлива и модернизировано оборудование кабины

МиГ-29СЭ – экспортный вариант истребителя МиГ-29С.

МиГ-29УБТ – многоцелевой истребитель для выполнения боевых задач на малых высотах

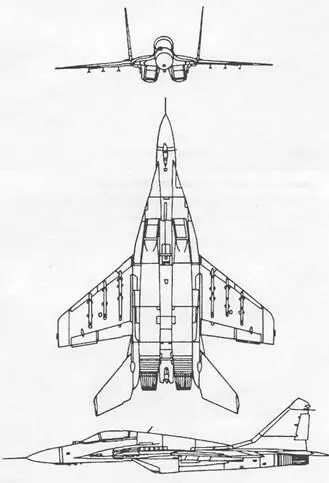

Базовый самолет выполнен по интегральной схеме (крыло плавно переходит в фюзеляж), при этом до 45% подъемной силы приходится на центроплан Фиксированное крыло имеет стреловидность по передней кромке 42° с большими передними наплывами в корневой части, что обеспечивает самолету хорошие взлетно-посадочные характеристики, маневренность и управляемость на дозвуковых скоростях, в том числе на больших углах атаки. Самолет имеет двухкилевое вертикальное оперение. Для сокращения длины пробега используется тормозной парашют

В конструкции МиГ-29 использованы композитные материалы и алюминиево-литиевые сплавы, доля которых (по массе) составляет около 75%. По маневренным характеристикам самолет превосходит все серийные зарубежные истребители. В разобранном виде МиГ-29 можно транспортировать широкофюзеляжными транспортными самолетами.

Силовая установка состоит из двух турбореактивных двигателей РД-33 с тягой 50 кН/5040 кгс (на форсаже 81,8 кН/8340 кгс) каждый. Такие двигатели впервые придают самолету значение тяговооруженности больше единицы и высокие характеристики маневренности в широком диапазоне высот и скоростей полета. На МиГ-29 применены воздухозаборники двигателеи, работающие в двух режимах. Для предотвращения попадания посторонних предметов в двигатели при движении самолета по земле лобовой вход воздухозаборников полностью перекрывается, и двигатели питаются через створки, расположенные на верхней поверхности крыла После взлета при поднятой передней стоике шасси воздухозаборники автоматически переходят на нормальную работу.

Самолет МиГ-29 оснащен радиолокационным прицельным комплексом РЛПК-29, включающим импульс- но-допперовскую РЛС ПО-93 и БЦВМ Ц100.02-06. На МиГ-29С установлен усовершенствованный РЛПК-29С, в котором добавлен режим картографирования местности и увеличены возможности по действию против наземных и надводных целей Дальность обнаружения цели типа истребитель: на фоне свободного пространства – 75 км, на фоне земли на встречном курсе – 65 км, на догонном курсе – 35 км.

В состав оптико-элекронного прицельно-навигационного комплекса ОЭПРНК-29 входит оптико-элек- тронная прицельная система ОЭПС-29, которая состоит из квантовой оптико-локационной станции КОЛС (дальность обнаружения воздушной цели 15 км, дальность действия лазерного дальномера 6 км) и автономной нашлемной системы целеуказания Ш-ЗУМ.

Нашлемная система целеуказания служит для оперативного захвата визуально обнаруживаемых через остекление кабины воздушных целей, позволяет в течение одной секунды выдавать целеуказание либо обзорно-следящему теплопеленгатору, либо напрямую ГСН ракеты с точностью, достаточной для эффективного применения оружия Пилот может переориентировать систему управления огнем на 60°, посмотрев на цель.

Система управления оружием включает 3 прицельных канала, связанных информационным и алгоритмическим взаимодействием. Первый канал – импульсно-доплеровская бортовая РЛС РЛПК-29 (обеспечивает сопровождение до 10 цепей на проходе и обнаружение целей на фоне земли с превышением целей на 13 км или принижением на 6,5 км). Второй канал – датчик-теплопеленгатор (тепловой локатор), позволяющий с высокой точностью определять координаты цели и сопровождать ее днем и ночью. Третии канал – тепловой локатор, связанный с лазерным дальномером. Все системы, связанные через бортовую БЦВМ 100.02-02 с нашлемным визирующим прицелом летчика, могут работать как раздельно, так и совместно.

Самолет оснащен системой автоматического управления САУ-451-04, системой автоматического регулирования управления АРУ-29-2 и системой управления триммерным эффектом. Все они позволяют быстро автоматически выводить самолет из опасного положения, если пилот не справился с управлением.

На МиГ-29 имеется РЛС защиты хвоста «Экран- ОЗМЭ», предупреждающая летчика об опасности атаки сзади. Для наблюдения за задней полусферой на переплете фонаря расположены 3 панорамных зеркала.

В гребнях перед килями установлены автоматические кассеты для выброса тепловых ловушек и ди- польных отражателей (два блока выброса пассивных помех БВП-30-26М с 60 патронами).

Катапультное кресло К-36ДМ обеспечивает возможность покидать самолет в диапазоне скоростей от 0 до соответствующих М=2,65 и высот от 0 до 25000 м.

Вооружение МиГ-29 включает: пушку ГШ-301 (калибр 30 мм, боекомплект 150 патронов); две УР средней дальности Р-27Р(Т); до шести УР малой дальности Р-73 ил УР ближнего боя Р-60М; НУР С-8 (калибр 80 мм, 40 или 80 шт.) и С-24Б (калибр 240 мм, 2 или 4 шт.); бомбы массой 250 и 500 кг на четырех узлах внешней подвески общей массой до 3000 кг; до четырех контейнеров малогабаритных грузов КМГУ-2. На самолет может подвешиваться 3 подвесных топливных бака: подфюзеляжный на 1500 л и 2 подкрыльевых на 800 л.

Вооружение МиГ-29С дополнительно включает УР класса «воздух-воздух» Р-27РЭ/ГЭ увеличенной дальности; до шести УР средней дальности Р-77; бомбы по 250 и 500 кг на шести узлах внешней подвески. Кроме того, на МиГ-29С подвешиваются подкрыль- евые баки увеличенного объема на 1150 л.
