В двухместной кабине размещаются: в первой – обучаемый летчик, в задней – летчик-инструктор Из обеих кабин обеспечено управление самолетом и двигателем, а также пилотажно-навигационным оборудованием, вооружением, средствами связи и системами внутрикабинной сигнализации. В кабине летчика-инструктора имеются пульты имитации отказов основных систем самолета, двигателя и РЛПК, а также имитации пусков ракет.

Учебно-боевой самолет МиГ-23УБ с прицельно- навигационным комплексом, системой управляемого и неуправляемого вооружения способен решать следующие задачи: обучение и тренировка летного состава по применению РЛПК при перехвате воздушных целей с имитацией применения ракет; перехват воздушных целей из передней и задней полусфер; ведение ближнего маневренного воздушного боя; поражение площадных и малоразмерных наземных целей.

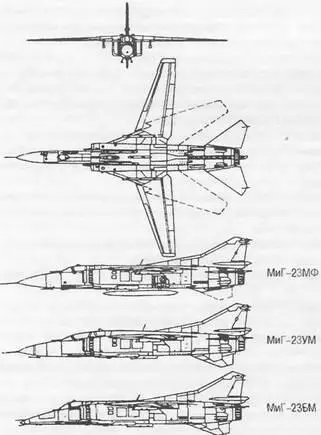

МиГ-23УМ – двухместный учебно-боевой самолет.

МиГ-23БМ – истребитель-бомбардировщик.

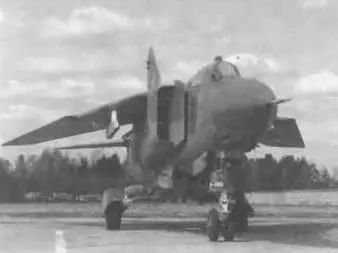

МиГ-23БН – истребитель-бомбардировщик. Предназначен для поражения подвижных и неподвижных наземных целей (в том числе малоразмерных и высокопрочных) с предельно малых, малых и средних высот в условиях визуальной видимости, а также для уничтожения воздушных целей с помощью стрелково-пу- шечной установки. МиГ-23БН был разработан в 1970 г. в ОКБ им. А.И. Микояна на базе истребителя МиГ-23М. Отличается от базовой машины скошенной вниз носовой частью фюзеляжа, увеличенной поверхностью остекления фонаря кабины, наличием по бортам кабины броневых листов. Увеличенный размер колес шасси позволяет действовать с грунтовых ВПП.

В итоге дальнейшей модернизации был создан вариант МиГ-23БМ, оснащенный прицельно-навигационным комплексом ПрНК-23 и лазерным дальномером «Клен», и МиГ-23БК, на котором аналоговый вычислитель ПрНК-23 заменен цифровым, обеспечивающим более широкие возможности по атаке со сложных видов маневра, а также могут подвешиваться контейнеры с разведывательным оборудованием и системой управления противорадиолокационными УР «Вьюга».

МиГ-23БН оснащен лазерным дальномером «Фон», прицельной системой «Сокол-23С», навигационной системой КН-23, станцией наведения УР класса «воздух-поверхность» «Дельта-Н» или «Дельта-НГ», оптическим прицелом С-17ВГ-1, бомбардировочным прицелом РБК-3, инерциальной навигационной системой КН-23, в состав которой входят: доплеровская РЛС ДИСС-7 и БЦВМ В-144, система автоматического управления САУ-23Б, радиовысотомер РВ-5Р, оптический визир, радиостанции Р-802Г, Р-832М и Р-855УМ, система речевых сообщений РИ-65Б, автоматический радиокомпас АРК-15М, маркерный приемник МРП-56П (А-611), самолетный ответчик СОД-57, станция предупреждения о радиолокационном облучении СЗМ.

На самолете установлен вариант двигателя Р-29Б-300 с тягой на форсаже 11500 кгс. Пилоны внешней подвески на самолете МиГ-23БН смещены с фюзеляжа на нижние поверхности воздухозаборников.

Для действия по наземным целям в состав комплекса ракетного вооружения входят: две УР Х-23 или Х-25МР, управляемые по лучу при помощи станции наведения «Дельта-НГ» (смонтирована над левой неподвижной частью крыла), а также до четырех блоков НАР УБ-32А с ракетами С-5 (калибр 57 мм) или четыре блока Б-8М (двадцать НАР С-8, калибр 80 мм).

Бомбовая нагрузка составляет 2000 кг. Это позволяет брать на борт до 18 бомб массой 50-100 кг, 8 – по 250 кг или 4 – по 500 кг. Возможна подвеска бомбовых кассет РБК-250, бетонобойных бомб, баков с напалмом.

Имеется встроенная пушка ГШ-23Л (калибр 23 мм, боезапас 200 патронов). Допускается подвеска под крылом двух пушечных контейнеров УЛК-23-250 с пушкой ГШ-23 (калибр 23 мм, боезапас 250 патронов) МиГ-23БН по эффективности поражения наземных целей превосходит МиГ-23М в 1,5 раза.

Состоял на вооружении ВВС СССР и поставлялся для ВВС Афганистана, Алжира, Анголы, Болгарии Венгрии, Египта, Германии, Ирака Индии, Кубы, Ливии, Нигерии, Чехословакии, КНДР, Эфиопии, Южного Йемена, Сирии и Судана.

Широко применялся в боевых действиях в Анголе, Ливане (1982 г.), а также в ходе ирано-иракскои войны Серийное производство прекращено в конце 70-х годов.

МиГ-23МС – экспортный вариант МиГ-23М с упрощенным БРЭО (в частности, РЛС «Сапфир-21») и вооружением.

МиГ-23БК – истребитель-бомбардировщик в разведывательно-ударном варианте

МиГ-23МФ – экспортный вариант МиГ-23М с РЛС РП-23.

МиГ-23МЛ – облегченный многоцелевой истребитель. Оснащен усовершенствованной системой автоматизированного управления, РЛС «Сапфир-23МЛ, теплопеленгатором ТП-23М, системой опознавания «свой-чужой» СРО-2М ИЛС АСП-17МЛ Установлен двигатель Р-35-300 с тягой 8550/13000 кгс. Укорочен фюзеляж и форкиль, передняя стойка шасси была усилена, модернизирован предкрылок, узлы внешней подвески перенесены на фюзеляж, убран один из фюзеляжных топливных баков.

МиГ-23МЛА – перехватчик ПВО.

МиГ-23П – облегченный перехватчик, вариант МиГ-23МЛ.

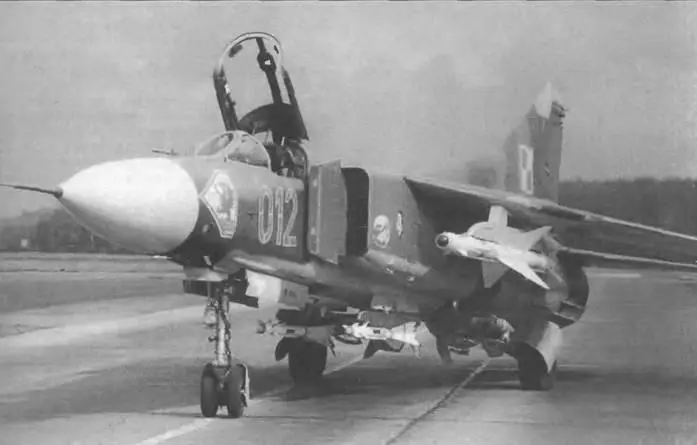

МиГ-23МЛД – многоцелевой истребитель. Модернизировано крыло – установлен второй «клык», на приемнике воздушного давления (ПВД) установлены генераторы вихрей в виде небольшой пластины с острыми кромками, усовершенствован отклоняемый носок крыла. Оснащен новой РЛС, способной одновременно сопровождать до шести целей, АСУ с земли и системой предотвращения сваливания СОС-3-4 На вооружение МиГ-23МЛД поступили УР Р-24Р, Р-24Т и (позднее) Р-73.

Базовый истребитель МиГ-23 выполнен по схеме высокоплана с крылом изменяемой геометрии. Максимальный угол стреловидности – 72°, средний – 45°, минимальный – 16°. Консоли крыла крепятся с помощью узлов поворота к центроплану вблизи фюзеляжа, чем обеспечивается наибольший эффект изменения стреловидности (поворачивается практически все крыло, а не его часть).

На подвижной части крыла расположен пилон для подвески вооружения, который при изменении угла подвижного крыла остается параллельным фюзеляжу (всегда ориентирован по встречному потоку). Вертикальное оперение большой площади с удлиненным форкилем. Подфюзеляжный киль, служащий для повышения путевой устойчивости, складывается при взлете и посадке. В нижней части киля, под рулем направления, расположен контейнер тормозного парашюта.

Кабина пилота оборудована катапультным креслом, которое дает возможность покидать самолет во всем диапазоне высот и скоростей его применения. Фонарь кабины вписан в обводы фюзеляжа, открывается назад и вперед На фонаре смонтирован перископ обзора задней полусферы.
