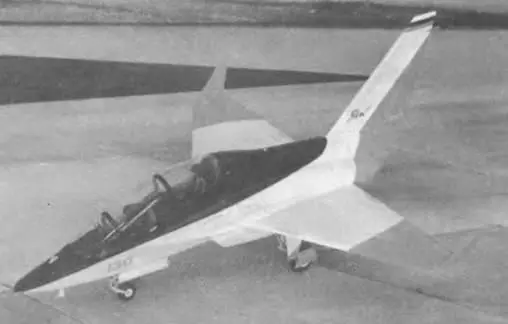

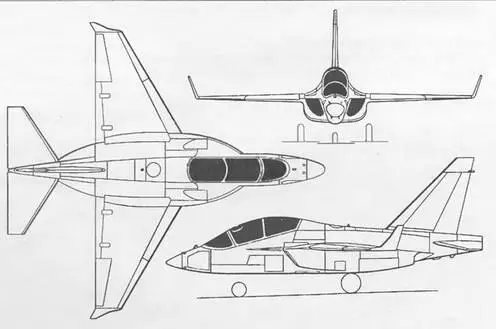

На семи внешних узлах могут подвешиваться пушечные установки, управляемые ракеты, корректируемые и обычные бомбы. Высокая эффективность применения Як-130 обусловлена следующими показателями:

• уникальными для учебного самолета маневренными качествами, позволяющими реализовать перегрузку установившегося виража более 5 g на высоте 4500 м и скорости 700 км/ч, а радиус неустановившегося виража – не более 200 м;

• способностью выполнять маневры и сохранять устойчивость и управляемость при углах атаки до 35°, что позволяет обучать нестандартным маневрам, характерным для истребителей четвертого и пятого поколений;

• возможностью имитации поведения в воздухе самолетов с различной степенью статической устойчивости и разными динамическими характеристиками;

• активной системой безопасности полета;

• возможностью базирования как на грунтовых, так и на бетонных ВПП длиной не более 1000 м;

• возможностью использования самолета в качестве наземного тренажера;

• возможностью имитации на борту работы системы управления оружием и прицельно-навигационных комплексов современных самолетов (возможно также управление поведением цели с места инструктора);

• имитацией применения оружия без его реального использования;

• системой многопараметрического объективного контроля за действиями курсанта;

• высоким уровнем эксплуатационной технологии.

Экипаж, чел. 2

Скорость, км/ч:

максимальная на высоте около 10 км 1000

максимальная на высоте до 3 км 1050

Практический потолок, м 12500

Дальность перегоночная, км 2000

Масса, кг:

максимальная взлетная 8500

нормальная взлетная 6000

Длина разбега (при нормальной взлетной массе), м 380

Длина пробега (при нормальной посадочной массе), м 670

Габариты самолета, м:

размах крыла 10,64

длина 119

высота 4,7

Двигатель: ТРДД ДВ-2С, кгс 2 по 2200

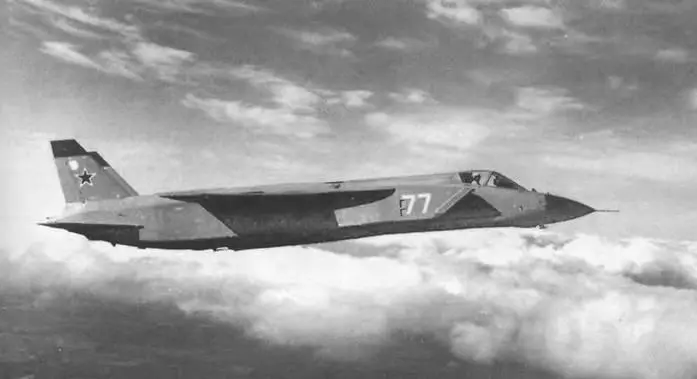

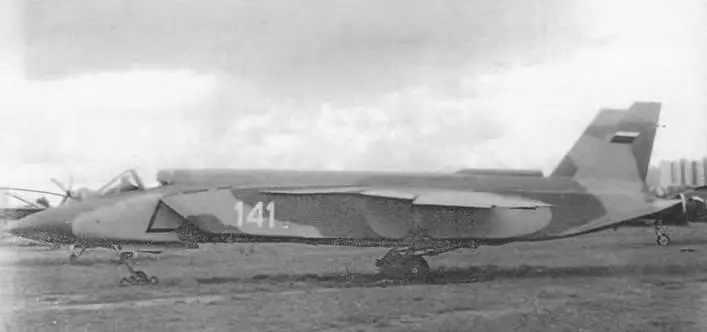

Як-141 (код НАТО – «Freestyle») предназначен для перехвата воздушных целей и ведения ближнего маневренного боя, а также для нанесения штурмовых ударов по наземным и надводным целям в любое время суток и года, в простых и сложных метеоусловиях, на всех географических широтах базирования.

Самолет может эксплуатироваться на взлетно-посадочных площадках ограниченного размера и кораблях. Он способен взлетать без выруливания на ВПП – непосредственно из укрытия по выводной рулежной дорожке. По мнению специалистов, Як-141 опережает зарубежные разработки на 15-20 лет.

Рабочее проектирование самолета началось в 1977 г. на базе истребителя Як-41М. Построено четыре опытных самолета, из них два – для летных испытаний, первый из которых впервые поднялся в воздух в марте 1987 г.

Основными отличиями самолета Як-141 от Як-41М являются: применение нерегулируемых воздухозаборников; увеличение запаса топлива; большая площадь крыла; улучшенная аэродинамика планера, более совершенная система управления вооружением; более низкий уровень радиолокационнои заметности за счет наклона аэродинамических поверхностей относительно источника излучения и применения радиопоглоща ¦ ющих покрытий.

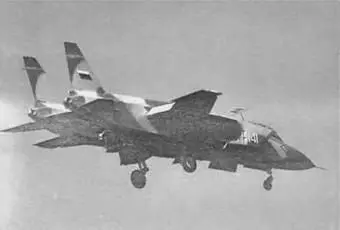

Як-141 – высокоплан нормальной схемы, со складывающимся на стоянке крылом, двухкилевым вертикальным оперением, одним подъемно- маршевым турбореактивным двигателем Р-79 с тягой 15500 кгс на форсаже, находящимся в хвостовой части, и двумя подъемными турбореактивными двигателями РД-41 с тягой по 4260 кгс за кабиной летчика При вертикальном положении сопла подъемно-маршевый двигатель дает 80% горизонтальной тяги Основное сопло может поворачиваться на 95° для отклонения тяги, обеспечивающей торможение, или для движения назад в режиме свободного висения.

Тяга основного двигателя усиливается за счет двух турбореактивных двигателей РД-41, создающих дополнительную подъемную силу и установленных друг за другом с наклоном вперед относительно вертикали примерно на 10°. Их сопла могут поворачиваться в диапазоне от +12,5 до -12,5° в продольной плоскости Во время вертикального взлета для формирования единой струи сопла подъемных двигателей повернуты друг к другу Закрывающиеся створки воздухозаборников и сопла расположены над и под фюзеляжем, сразу за кабиной пилота Для уменьшения рециркуляции выхлопных газов которая значительно снижает тягу, под фюзеляжем имеются 2 гребня и убирающиеся воздушные щитки.

Управление полетом на малых скоростях и в режиме висения осуществляется с помощью струйных рулей на концах крыла (по крену) и хвостовых балках (по рысканию), а также (по тангажу) дозированным изменением тяги подъемно-маршевого и подъемных двигателей. Подача воздуха для струйных рулей обеспечивается компрессором подъемно-маршевого двигателя Расположение основного сопла между высокими хвостовыми балками с титановой теплозащитой позволяет разместить его ближе к центру тяжести самолета (без потери тяги, характерной для раздвоенного сопла), а также снижает температурную яркость для ракет с инфракрасной системой наведения Короткий разбег при взлете возможен благодаря повороту на 65° сопла основного двигателя и максимальному отклонению подъемных двигателей для создания горизонтальной составляющей тяги. Использование форсажного режима при взлете с таким коротким пробегом может привести к температурным повреждениям поверхности ВПП, поэтому вместо бетонной полосы обычно используется покрытие из стальных плит.

Фюзеляж самолета построен по двухбалочной схеме Балки выдаются далеко назад от среза сопла маршевого двигателя Следовательно, вертикальное и горизонтальное оперение расположенное на них, как бы находится за пределами зрительной границы единого корпуса.

Прицельный комплекс Як-141 в своем составе имеет бортовую вычислительную машину, вокруг которой формируется импульсно-доплеровская РЛС, систему управления огнем, нашлемную систему целеуказания и лазерно-телевизионную систему наведения Прицельно-пилотажная информация выводится на ИЛС и многофункциональный экранный индикатор на приборной доске Имеется аппаратура РЭП, устройства выброса тепловых ложных целей или дипольных отражателей.
