Энциклопедия современной военной авиации 1945 – 2002 ч. 1 Самолеты

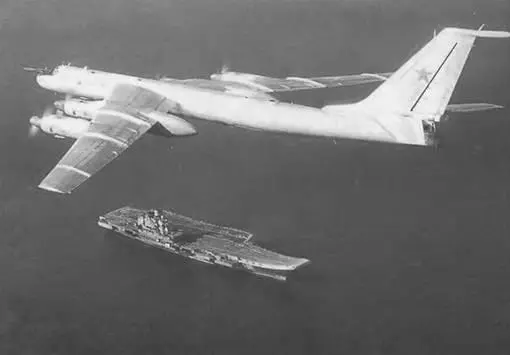

Ту-142МЗ – модификация Ту-142 Самолет имеет модернизированное БРЭО

Ту-142МЭ – экспортный вариант самолета противолодочной обороны

Ту-142МР – предназначен для обеспечения связи с подводными лодками Самолет оснащен буксируемой антенной большой протяженности, позволяющей поддерживать связь с подводными лодками в погруженном состоянии

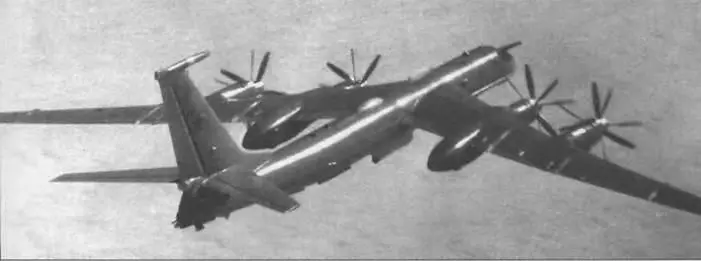

Ту-142М представляет собой цельнометаллический моноплан со среднерасположенным стреловид- нь м крылом. Хвостовое оперение однокилевое, с размещением стабилизатора в нижней части киля Шасси трехопорное, с передним носовым колесом, которое убирается назад

Ту-142 первых серий был оснащен шасси с двенадцатиколесными тележками основных стоек, обеспечивающими эксплуатацию с грунтовых ВПП На самолетах более позднего выпуска шасси унифицировано с бомбардировщиком Ту-95

Самолет оснащен четырьмя турбовинтовыми двигателями НК-12МВ с тянущими соосными четы- рехлопастными винтами Максимальная эквивалентная мощность двигателя у земли составляет 15000 л с Топливо размещается в крыле Для предотвращения взрыва паров топлива в баках при их пробитии применяется система наддува нейтрального газа.

Бортовое оборудование обеспечивает автоматический и полуавтоматический полеты при решении навигационных и тактических задач, радиогидроакустический и магнитометрический поиск подводных лодок, длительное слежение за ними и их уничтожение. Оно включает следующие подсистемы: радиолокационную, радиогидроакустическую, бортовую вычислительную, отображения тактической обстановки, авиационный поисковый магнитометр, аппаратуру гидрологической разведки.

Самолет имеет переднюю и кормовую герметичные кабины и отсек отдыха, оборудованный спальными местами.

В передней кабине размещено оборудование поисково-прицельной системы, радиооборудование, приборное оборудование, а также аппаратура управления и контроля всех систем самолета, в кормовой – пушечная установка, прицельная оптическая и радиолокационные станции.

Ту-142 оснащен ППС «Беркут», в состав которой входит мощная РЛС кругового обзора, установленная в обтекателе под фюзеляжем, датчик магнитных аномалий, большое количество сбрасываемых активных и пассивных гидроакустических буев, газовый анализатор.

Самолеты Ту-142 всех модификаций оборудованы системой дозаправки в полете. Для покидания самолета в воздухе используется транспортер с подвижной лентой.

Комплекс вооружения включает размещенные внутри фюзеляжа противолодочные и другие ракеты, а также бомбы. Кроме того, на двух подкрыльевых узлах могут подвешиваться восемь ПКР Х-35. Оружие, находящееся на борту, позволяет уничтожить подводную лодку в надводном и подводном положении, движущуюся с любой скоростью или лежащую неподвижно на грунте. Оборонительное вооружение состоит из двух пушек ГШ-23 в кормовой установке и комплекса радиопротиводействия.

Ту-142 различных модификаций широко используются морской авиацией России. В середине 80-х годов 8 самолетов Ту-142М приобрели ВМС Индии.

Экипаж, чел. 10

Скорость, км/ч:

максимальная на высоте около 10 км 855

крейсерская 740

Практический потолок, м 10600

Дальность, км:

перегоночная 12000

действия 5000 Масса, кг:

максимальная взлетная 182000

пустого самолета 91800

Максимальная боевая нагрузка, кг 17000

Длина разбега на сухой ВПП, м 2540

Габариты самолета, м

размах крыла 50,04

длина 53,07

высота 13,60

Двигатель ТВД НК-12MB, кгс 4 по 15000

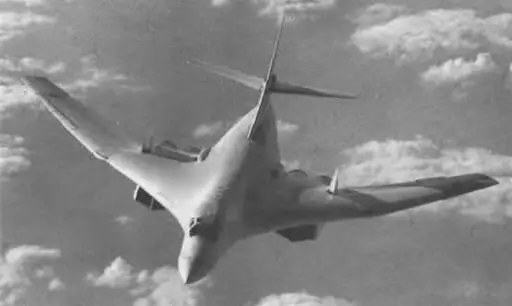

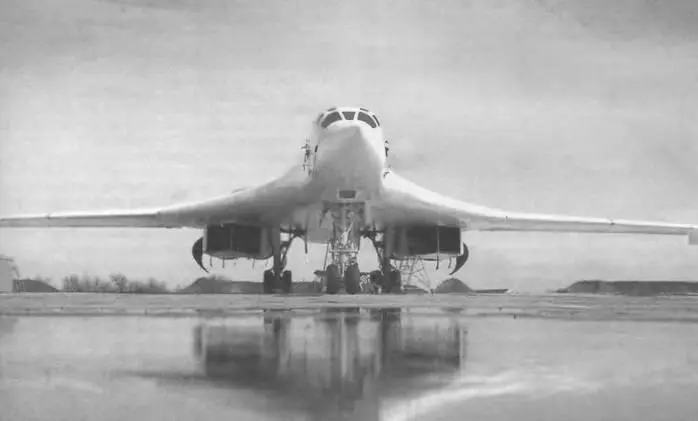

Ту-160 (код НАТО – «Black Jack») предназначен для поражения ядерным и обычным оружием наиболее важных целей в удаленных военно-географических районах и глубоком тылу континентальных театров военных действий.

Работа по формированию облика перспективного многорежимного бомбардировщика с межконтинентальной дальностью началась в начале 70-х годов. Была выбрана конфигурация самолета с крылом изменяемой стреловидности. Первый полет опытного самолета состоялся 19 декабря 1981 г. В 1987 г. первая серийная машина поступила в войска. Ту-160 – самый крупный изо всех ранее созданных как в СССР, так и за рубежом бомбардировщиков.

Самолет выполнен по интегральной схеме, с плавным сопряжением крыла и фюзеляжа. Планер в основном изготовлен из алюминиевых сплавов. Его центральная часть включает в себя фюзеляж, неподвижную секцию крыла, встроенную балку центроплана и мотогондолы двигателей. За оживальным обтекателем носовой РЛС находится отсек БРЭО и герметичная кабина экипажа. Два унифицированных отсека вооружения расположены сразу за кабиной экипажа. Они имеют длину 11 м и ширину 1,9 м. Отсеки вооружения оснащены узлами для подвески необходимой номенклатуры авиационных средств поражения и системами монтажа вооружения. Топливные кессон-баки размещены в неподвижной части крыла и в хвосте самолета. Крыло изменяемой геометрии (от 20 до 65°) обеспечивает полет на различных режимах, сохраняя высокие характеристики как на сверхзвуковой, так и на дозвуковой скорости.

Бомбардировщик имеет цельноповоротное вертикальное и горизонтальное оперение и аналоговую электродистанционную систему управления, что в сочетании с интегральной компоновкой и низким расположением экипажа значительно снижает радиолокационную заметность.

Особенностью конструкции планера является титановая балка, представляющая собой цельносварной кессон с узлами поворота консолей крыла. К балке, проходящей через весь самолет, крепятся все основные силовые элементы планера.

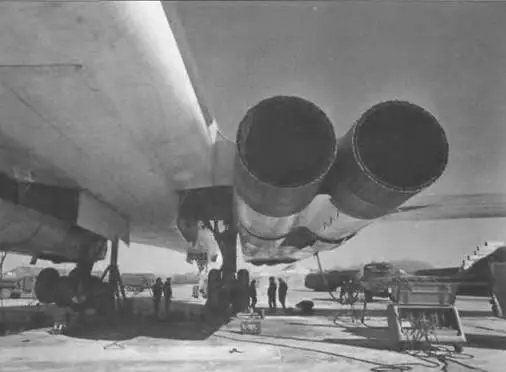

Шасси трехстоечное, со сдвоенными баллонами на колесах, дополняемое хвостовым колесом и тормозным парашютом.

Бомбардировщик оснащен системой дозаправки в воздухе «шланг-конус». Приемная штанга топливо- приемника в нерабочем положении убирается в носовую часть фюзеляжа перед кабиной летчиков. Экипаж Ту-160 располагается в двух двухместных кабинах, оснащенных креслами К-36ЛМ. Система катапультирования позволяет при авариях автоматически покидать машину на любых высотах и скоростях, включая и нулевые.
