Силовая установка состоит из четырех двухконтур- ных турбореактивных форсированных двигателей НК-32 с максимальной тягой 25000 кгс, размещенных в двух гондолах под неподвижными частями крыла и имеющих регулируемые воздухозаборники с вертикальным клином. Двигатели разделены противопожарными перегородками и полностью автономны.

Самолет оснащен комплексной прицельно-навигационной системой, обеспечивающей автоматический полет и применение оружия независимо от времени суток и метеоусловий и включающей дублированную ИНС, астронавигационную систему, РЛС для обнаружения наземных и морских целей на большом удалении, оптоэлектронный бомбардировочный прицел. Имеется комплекс РЭП: в хвостовом конусе размещены контейнеры с ИК-ловушками и дипольными отражателями, а тепловой локатор, размещенный в задней части фюзеляжа, обнаруживает приближающиеся с задней полусферы УР и самолеты противника. Автоматизированная цифровая система связи обеспечивает устойчивую связь на любом удалении от баз вылета. Применены средства снижения радиолокационной заметности самолета. Машина имеет автоматическую систему ограничения и предупреждения о выходе на предельные режимы.

Кабины экипажа оснащены электромеханическими индикаторами и индикаторами на мониторах. Рабочее место штурмана оборудовано восемью ЦВМ (общее их число на борту самолета – более 100).

Традиционный для больших машин штурвал заменен на ручку управления самолетом, как на истребителях. Имеется место для отдыха летчиков, туалет, шкаф для разогрева пищи.

В двух отсеках вооружения может размещаться различная целевая нагрузка общей массой до 45000 кг, в том числе 2 барабанные пусковые установки, каждая из которых может нести 6 стратегических КР типа Х-55 и Х-55М (дальность полета более 3000 км), барабанные пусковые установки с 12 аэробаллистическими УР малой дальности Х-15 на каждой с ядерными и неядерными боевыми частями, КАБ различных типов, термоядерные и обычные бомбы, мины.

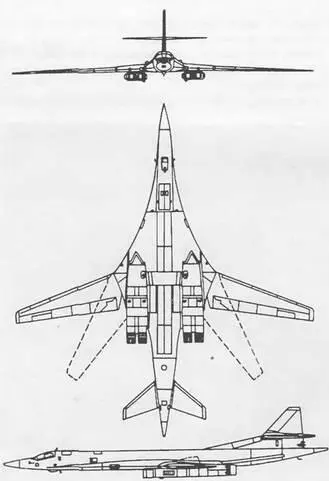

Конструктивно Ту-160 близок к американскому стратегическому бомбардировщику Ј3-1, но в отличие от него всю боевую нагрузку несет на внутренней подвеске, что значительно снижает ЭПР самолета. Тяжелый многорежимный, многоцелевой стратегический бомбардировщик-ракетоносец Ту-160, по единодушной оценке специалистов, является самым мощным ударным авиационным комплексом в мире.

Под фюзеляжем предусмотрено размещение твердотопливной ракеты-носителя «Бурлак», предназначенной для выведения на околоземную орбиту высотой 500-700 км легких искусственных спутников Земли массой до 500 кг.

Состоит на вооружении ВВС России.

Экипаж, чел. 4

Скорость, км/ч:

максимальная на высоте около 10 км 2200

максимальная на высоте до 3 км 1500

крейсерская 960

Практический потолок, м 15000

Дальность, км:

перегоночная 13950

практическая с боевой нагрузкой 12300

Масса, кг:

максимальная взлетная 275000

пустого самолета 110000

Максимальная полезная нагрузка, кг 45000

Длина разбега (при нормальной взлетной массе), м 2200

Длина пробега (при нормальной посадочной массе), м 1800

Габариты самолета, м:

размах крыла 35,6/55,7

длина 54,1

высота 13,1

Двигатель: ТРДДФ НК-32, кгс 4 по 25000

Предназначен для подготовки летного состава фронтовой авиации и к 2000 г должен заменить находящиеся в эксплуатации устаревшие самолеты L-39. Запуск самолета в серию намечался на 1998 г.

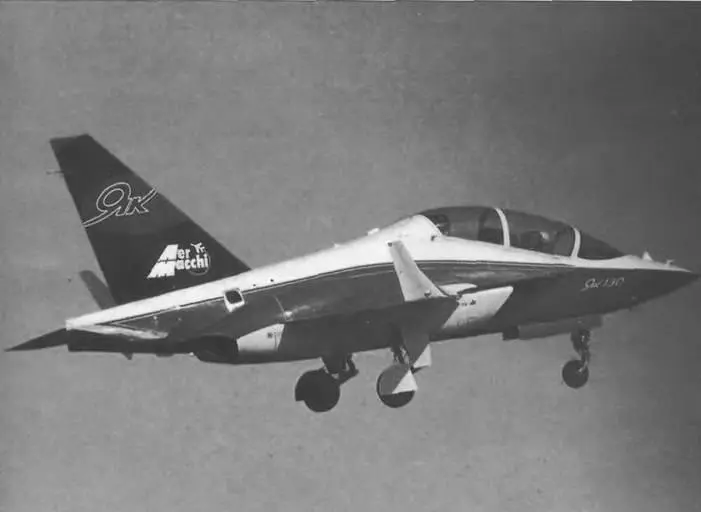

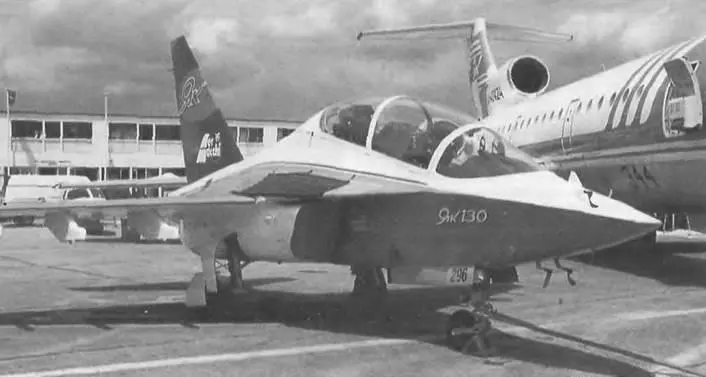

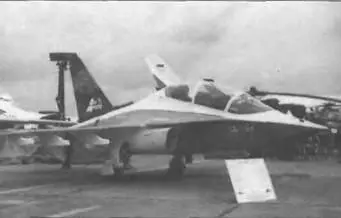

Як-130 (первоначальное обозначение УТС-Як) разрабатывается совместно с итальянской фирмой «Аэрмакки» и входит в состав учебно-тренировочного комплекса, включающего также дисплейные классы, процедурные и функциональные тренажеры, а также самолет Як-54 для начальной подготовки. Первый полет опытного Як-130 состоялся в 1995 г.

Как модификация разрабатывается Як-130Д – демонстрационный образец, который по конфигурации и системе управления будет близок к серийной версии машины На основе базового учебно-тренировочного варианта создается палубный учебно-тренировочный самолет, снабженный складным крылом, усиленными стойками шасси и тормозным гаком, а также экспортный одноместный ударный вариант, имеющий усилен

ное вооружение и оснащенный бортовой РЛС.

Як-130 выполнен по нормальный аэродинамической схеме с крыльями, имеющими развитые наплывы и концевые шайбы, и размещенными под ними воздухозаборниками. Кабина с тандемным расположением сидений и фонарем. Гарантированный безопасный ресурс планера – 10000 ч; он может быть увеличен до 15000 ч, что примерно соответствует выполнению 20000 посадок и календарному сроку службы 30 лет.

На самолете установлены 2 ТРД с цифровой системой управления.

Электродистанционная трехканальная система управления полетом имеет четырехкратное резервирование с ограничением опасных режимов и обладает возможностью перепрограммирования характеристик устойчивости и управляемости для имитации поведения тяжелого самолета и маневренного истребителя. Самолет оборудован инерциальной навигационной системой, радионавигационной системой, радиовысотомером, приемником спутниковой навигационной системы.

Основной отличительной особенностью самолета является наличие системы объективного контроля как бортового оборудования, так и действий летчиков. Предусмотрен контроль видеокамерой положения рук летчиков, их глаз, внутри- и внекабинного пространства. На видеомагнитофон также постоянно записывается информация об индикации на ИЛС. Для отработки действий по воздушным целям используется лазерная пушка-имитатор, а также приемники лазерного излучения. Компоновка приборных досок и пультов близка к истребителям четвертого и пятого поколений. Акцент сделан на реализацию тренировочных задач с имитацией применения оружия в условиях игрового движения целей, изменения помеховой обстановки, с возможностью анализа и разбора ошибок непосредственно в полете и воспроизведения полета на наземном тренажере.

Установлены катапультные кресла К-36. Приборные доски инструктора и курсанта могут оснащаться двумя многофункциональными экранными индикаторами. В кабине курсанта установлен ИЛС. Возможно использование нашлемной системы индикации.
