Под фюзеляжем в полуутопленном положении и под крылом могут разместиться до трех УР типа Х-22М, до 10 аэробаллистических УР класса «воздух-поверхность» малой дальности типа Х-15 (6 – на многопозиционной пусковой установке в фюзеляже и 4 – на внешних узлах подвески).

Бомбовое вооружение общей массой до 24000 кг (69 бомб по 250 кг или 8 бомб по 1500 кг) находится в отсеке вооружения, на двух подфюзеляжных и двух подкрыльевых многозамковых бомбодержателях.

Оборонительное вооружение включает установленные в хвостовой части фюзеляжа две пушки ГШ-23 (калибр 23 мм, 4000 выстр./мин) на Ту-22М-1 и Ту-22М-2 (на Ту-22М-3 – одна) с дистанционной системой управления, имеющие телевизионный и радиолокационный каналы (на Ту-22М-0 вместо пушек размещены блоки системы РЭП и контейнер с тормозным парашютом).

Ту-22М-2 и Ту-22М-3 находятся на вооружении ВВС и ВМС России, выпускаются серийно. На 1992 г. в ВВС СНГ насчитывалось 380 Ту-22М-2 и Ту-22М-3 Самолеты Ту-22М-2 и Ту-22М-3 с большим успехом применялись в боевых действиях в Афганистане в 1987-1989 гг. (боевых потерь не имелось).

Ту-22М2 Ту-22МЗ

Экипаж, чел. 4 4

Скорость максимальная, км/ч 1800 2300

Практический потолок, м 13000 14000

Дальность, км:

перегоночная 5100 -

действия 2200 2200

Максимальная взлетная масса, кг 122000 124000

Максимальная боевая нагрузка, кг 24000 24000

Габариты самолета, м:

размах крыла 34,28/25,0 34,28/23,3

длина 41,46 42,46

высота 11,05 11,05

Двигатель: ТРДДФ НК-22, кгс 2 по 22000 2 по 25000

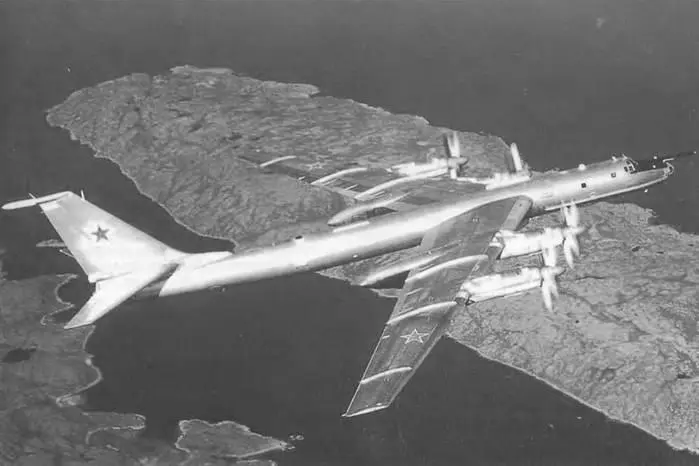

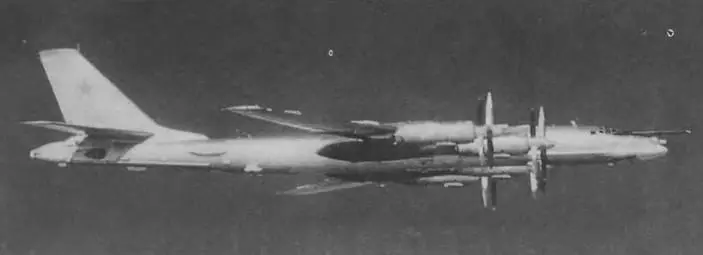

Ту-95 (код НАТО – «Веаг») предназначен для поражения крылатыми ракетами и бомбовым вооружением важных стационарных объектов днем и ночью, в любых метеоусловиях и в любой точке земного шара.

Работы по созданию скоростного стратегического бомбардировщика с межконтинентальной дальностью полета начались в начале 50-х годов в ОКБ А.Н. Туполева. Первый полет опытного образца «95/1» состоялся 12 ноября 1952 г. Второй опытный самолет «95/2» был построен в июле 1954 г. и первый раз поднялся в воздух 16 февраля 1955 г. В 1956 г. Ту-95 принят на вооружение частей дальней авиации.

Было создано большое количество модификаций этого самолета.

Ту-95 – серийный стратегический бомбардировщик с бомбовым вооружением. Двигатели НК-12. Впоследствии все эти самолеты были модернизированы в Ту-95М и оснащены двигателями НК-12М и НК-12МВ.

Ту-95М – серийный стратегический бомбардировщик с бомбовым вооружением. Двигатели НК-12М. Взлетная масса и запас топлива увеличены.

Ту-95А и Ту-95МА – стратегические бомбардировщики для доставки ядерных боеприпасов. Разработаны на базе Ту-95 и Ту-95М. Имели термостатированный грузоотсек, противолучевое покрытие белого цвета и светозащитные шторки в кабинах экипажа.

Ту-96 – опытный высотный бомбардировщик Самолет имел увеличенные размеры крыла (размах и площадь), была изменена конструкция кабины и центроплана Установлены двигатели НК-12М. Предполагалось построить высотный бомбардировщик с потолком 17000 м и дальностью полета на этой высоте 9000-10000 км (с 5000 кг бомб при скорости 800 850 км/ч). Увеличена передняя кабина экипажа. Использовался в качестве летающей лаборатории.

Ту-95К (Ту-95К-20) – носитель управляемой ракеты Х-20. Ракета обладала сверхзвуковой скоростью и была снабжена ядерной боеголовкой; имела дальность полета 600 км и могла поражать наземные и морские радиоконтрастные цели. Ракета размещалась в полуутопленном положении под фюзеляжем самолета Наведение на цель осуществлялось по радиокомандам с борта самолета с помощью РЛС или в программном режиме. Самолеты модификации «К» часто использовались для различных экспериментальных работ Так, один из них участвовал в программе испытаний аналога пилотируемого орбитального воздушно- космического самолета ЭПОС, представлявшего собой орбитальный корабль двухступенчатой воздушно-ко- смической системы «Спираль» Ту-95К широко привлекались для отработки перспективных силовых установок. Некоторые самолеты были модернизированы в учебные.

Ту-95КД – подобен Ту-95К. Часть самолетов были модернизированы из Ту-95К. Имел топливоприем- ник системы дозаправки топливом в полете методом «шланг-конус». Самолет мог принимать в полете до 50 т топлива.

Ту-95КМ – модернизация всех Ту-95К и Ту-95КД. Модернизировано БРЭО: радиолокационный стрелковый прицел ПРС-1 заменили на ПРС-4, станцию радиолокационного противодействия СПС-2 – на СПС-3, станцию предупреждения СПО-2 – на СПО-3, автоматический радиокомпас АРК-5 – на АРК-11, радиовысотомер РВ-2 – на РВ-УМ, радиостанцию РСИУ-4 – на РСИУ-5. Установлена новая пилотажно- навигационная система «Путь-1Б», доплеровский указатель скорости и угла сноса ДИСС-1 и др. На части самолетов под крылом разместили по две фильтро- гондолы, предназначенные для взятия проб воздуха.

Ту-95КУ – учебный вариант Ту-95К.

Ту-95К-22 – модернизация Ту-95КМ. Оснащен ракетой Х-22, которая была способна поражать наземные и морские цели как ядерными, так и обычными боеголовками. Самолет мог нести одну (под фюзеляжем) или две (под крылом) ракеты типа Х-22. Кормовая стрелковая установка заменена аппаратурой РЭП. На части самолетов под крылом находилось по две фильтрогондолы, предназначенные для взятия проб воздуха.

Ту-95МС – носитель УР Х-15, Х-55. Самолет предназначен для поражения крылатыми ракетами важных стационарных объектов днем и ночью в любых метеоусловиях и в любой точке земного шара. В отличие от Ту-95, модернизированная машина имеет новое крыло с более скоростным профилем. Полностью заменено БРЭО. В состав последнего включены две бортовые ЭВМ. Модернизируются бортовые средства РЭБ. Самолет оснащен барабанной внутрифюзеляжной ПУ ПКУ-6-5, рассчитанной на 6 крылатых ракет большой дальности. На внешних узлах подвески могут размещаться 10 или 8 крылатых ракет.

Ту-95МР – стратегический разведчик. Создан на базе Ту-95М. Оснащался станцией радиотехнической разведки и фотооборудованием, а также РЛС «Рубин- 1Д» с фотоприставкой.

Ту-95РЦ – разведчик-целеуказатель для ВМФ. Предназначен для взаимодействия с кораблями и подводными лодками; для радиолокационной, радиотехнической и фоторазведки надводных целей и целеуказания подводным лодкам, кораблям и береговым батареям, оснащенным управляемым ракетным оружием. На самолетах убраны створки грузоотсека, а в самом грузоотсеке установлена часть аппаратуры радиотехнической разведки. Под грузоотсеком размещена антенна РЛС.
