Нормальный взлётный вес вертолёта -1500 кг, дальность – 600 км. По лицензии вертолёт производился в Италии и Южной Корее.

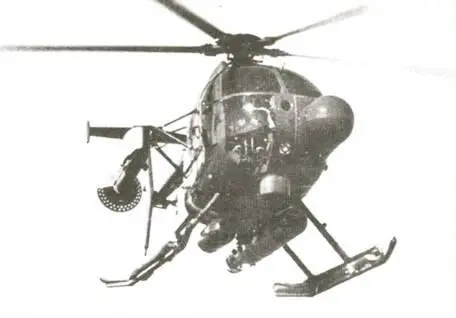

Вертолёт 500MD/ASW "Дефендер", оборудованный для поиска и уничтожения ПЛ

Вертолёт SA 365 F «Дофэн 2» фирмы Аэроспасьяль (Франция) является дальнейшей модификацией однодвигательного вертолёта «Дофэн», появившегося в 1978 г. В отличие от прототипа в состав силовой установки вошли два турбоваль- ных двигателя «Ариель» фирмы Турбоме- ка мощностью по 640 л.с., отличающиеся высокой экономичностью. Особенностями конструкции вертолёта являются убирающееся в полёте трехопорное шасси, стабилизатор с двумя килями, рулевой винт (вентилятор) заключён в тоннель (фенес- трон). Вертолёт снабжён РЛС «Агрион» или ORB 32-14 фирмы Омега, в систему управления включен четырехканальный автопилот с устройством автоматического перехода от висения к горизонтальному полёту фирмы SFIM. Органы управления размещены на дверных стойках, что позволило убрать пульт управления из центральной части кабины.

Противолодочное оборудование вертолёта состоит из магнитометра фирмы Крузе с лебедкой, смонтированной в передней части хвостовой балки. Вместо магнитометра может устанавливаться ОГАС типа HS.12 фирмы Алькатель в сочетании с системой обработки данных Navtac фирмы Томсон-CSF. В качестве средств поражения по бортам фюзеляжа могут подвешиваться две торпеды.

Вертолёт снабжён швартующим устройством типа «Гарпун», обеспечивающим возможность посадки на корабль при кренах до 25 град. Обращает внимание, что при достаточно ограниченном полётном весе вертолёт имеет самое современное оборудование.

Полётный вес вертолёта составляет 3800 кг, запас топлива 660 кг обеспечивает тактический радиус 90 км с продолжительностью поиска в течение 1 ч 40 мин с одной подвешенной торпедой и 40 мин с двумя торпедами.

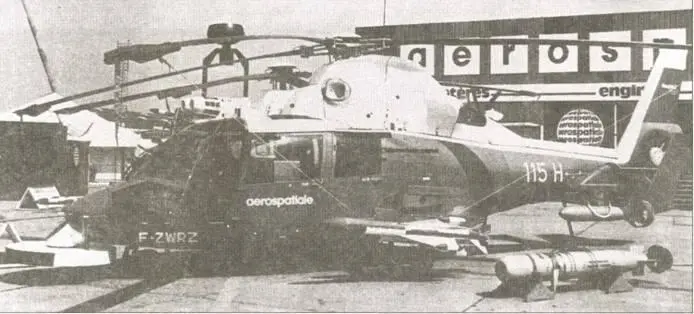

Вертолет SA 365F "Дофэн" 2

Вертолёт А. 109А разработан фирмой Агуста (Италия). Силовая установка состоит из двух турбовальных двигателей фирмы Аллисон 250-С20В по 420 л.с., четырехлопастного несущего и двухлопастного рулевого винтов. Вертолёт способен продолжать полёт при отказе одного из двигателей.

Полетный вес вертолёта составляет 2600 кг, дальность полёта до 600 км, вооружение – две торпеды, для поиска ПЛ используется магнитометр.

Из приведенных данных можно заключить, что лёгкие противолодочные вертолёты первоначально создавались как носители средств поражения, которые они должны применять по целеуказанию корабельных гидроакустических средств, а в отдельных случаях с предварительным уточнением места цели с помощью магнитометров. И только с начала 60-х годов, когда вертолёты снабдили турбовальными двигателями, увеличился их полётный вес и были созданы более-менее надёжные опускаемые гидроакустические станции с удовлетворительными весовыми характеристиками, возможности вертолётов и круг решаемых с их применением задач расширился.

Противолодочные вертолёты среднего класса отличаются существенным разнообразием и соответственно более высокими возможностями решения задач. К этому классу принадлежат английские вертолёты «Уэссекс» HAS Mk.1, разработанные на базе американского вертолёта Сикорекий SH-34, «Линкс 3», АВ 212 ASW, «Супер Пума», «Си Кинг», вертолёты SH-2F и SH-60B системы «Лэмпс», Ка-25ПЛ.

Вертолёт «Линкс» английской фирмы Уэстленд и французской Аэроспасьяль принят на вооружение ВМС Англии в первой половине 1977 г., в следующем году начались поставки вертолётов во Францию. Имеет ряд модификаций. Первые морские машины имели обозначение «Линкс» HAS Mk.2. В марте 1982 г. начат выпуск новой модификации «Линкс» HAS Mk.3 с более мощными, по сравнению с первыми вариантами, двигателями фирмы Роллс-Ройс GEM-41-1 по 1120 л.с. каждый. Втулка несущего винта выполнена из титановых сплавов, передние кромки лопастей – из нержавеющей стали, а задние – из композиционных материалов, усилена трансмиссия, установлен рулевой винт от вертолёта Уэстленд W.30. Лопасти несущего винта и хвостовая балка складываются.

Специальное устройство обеспечивает возможность перевода лопастей несущего винта на отрицательные углы атаки после касания шасси вертолёта посадочной площадки с последующей автоматической фиксацией гидравлическим гаком за решётку. Шасси вертолёта трехопорное. Средств поиска на этом вертолёте нет, предусмотрена лишь подвеска двух торпед Мк.44 или Мк.46. Средства связи вертолёта позволяли получать данные о подводной обстановке от вертолётов «Си Кинг» или от кораблей. С 1988 г. вертолёты снабжаются датчиками с системами управления бортовым электронным оборудованием, обеспечивающими централизованное управление всеми подсистемами вертолёта

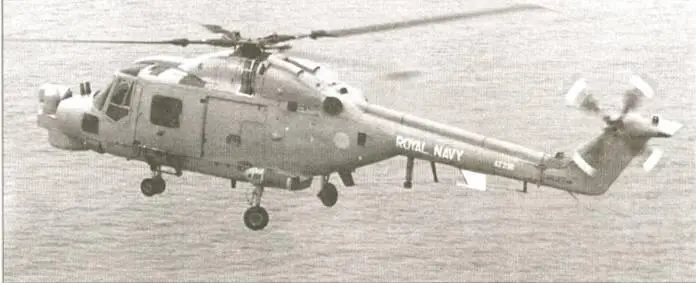

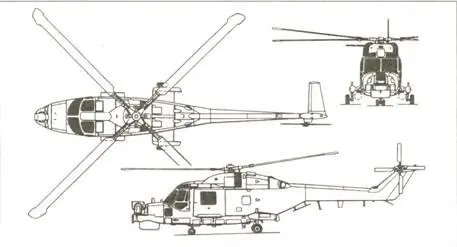

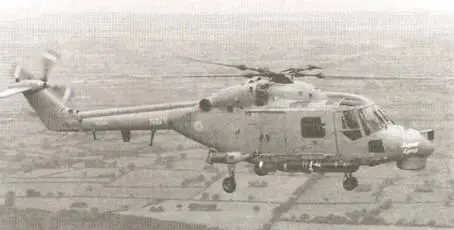

Вертолёт "Супер Линкс" с подвешенной противолодочной торпедой (вверху) Схема вертолёта "Супер Линкс" (выше)

Подготовлен экспортный вариант вертолёта «Супер Линкс», в состав противолодочного вооружения которого входят: ОГАС AN/ASQ-18, магнитометр AN/ASQ-81 (AN/ASQ-504).

Нормальный полётный вес вертолётов последних модификации достигал 5900 кг. С одной торпедой и ОГАС поиск ПЛ может осуществляться в течение 2 ч 25 мин на удалении до 50 км от корабля. В ударном варианте (две торпеды) радиус действия достигает 300 км.

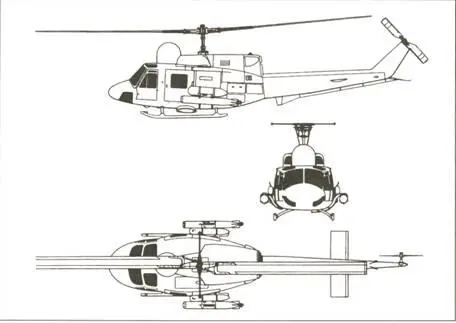

Схема вертолёта АВ 212 ASW

Итальянский вертолёт АВ 212 ASW фирмы Агуста-Белл имеет силовую установку из двух турбовальных двигателей мощностью по 1875 л.с. каждый. В состав оборудования входят автопилот, обеспечивающий автоматическое зависание вертолёта при поиске с применением ОГАС и последующий разгон с переходом в горизонтальный полёт, доплеровская навигационная РЛС AN/APN-208, обзорная РЛС серии APS, навигационная ЭВМ и другая современная аппаратура.

Противолодочное оборудование вертолёта представлено низкочастотной ОГАС AN/AQS-13B фирмы Бендикс, кабель-трос которой обеспечивает заглубление прием- но-излучающего устройства на 137 м. Автоматическое зависание вертолёта с последующей стабилизацией его на висении обеспечивается автоматически с помощью доплеровской навигационной РЛС AN/APN-208, станции AN/APN-91 навигационной системы «Такан», навигационной ЭВМ, радиовысотомера и аппаратуры указания положения кабель-троса ОГАС, сигналы которых поступают на автопилот.
